FestoБлок датчиков

SRBE-CA3-YR90-N-20N-ZC-C2N12-C1

GTIN 4052568273965 Оригинал Festo

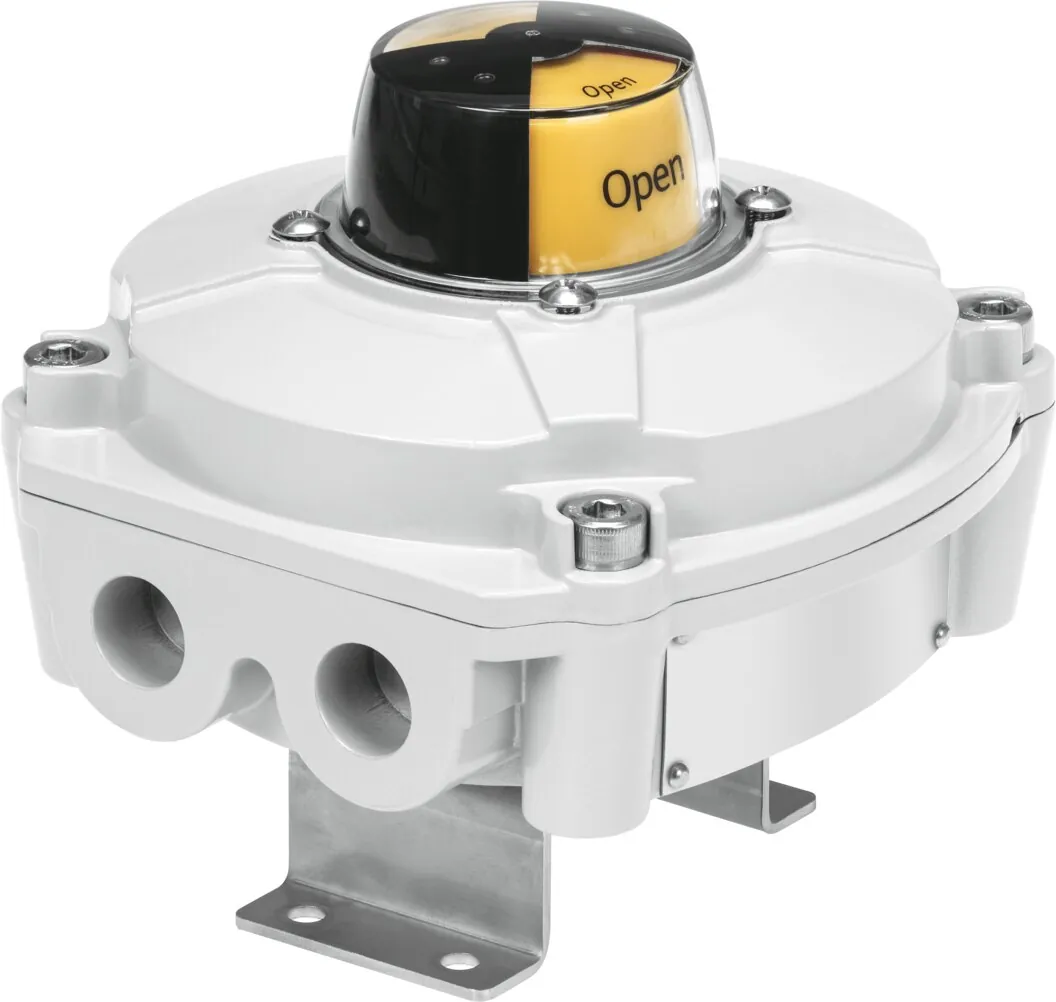

Блок датчиков Festo SRBE-CA3-YR90-N-20N-ZC-C2N12-C1: for electrical feedback and position monitoring of process valves actuated with pneumatic quarter turn actuators, inductive measuring principle.

Электрическое подключение
10-пин; Вворачиваемый терминал
Выход переключателя
NAMUR
Резьбовое подключение кабеля
1/2 NPT
Форма
Угловой
Авторизация
Знак RCM
Масса
1,70 кг

Цена и срок — в коммерческом предложении: считаем авиа- и наземную доставку.

Резьбовое подключение кабеля

Характеристики

Технические данные SRBE-CA3-YR90-N-20N-ZC-C2N12-C1

Основные

Форма
Угловой
Основан на стандарте
EN 60947-5-6; ISO 5211; VDI/VDE 3845
Авторизация
Знак RCM
Обозначение CE (см. заявление о соответствии)
В соответствии с директивой EU по электромагнитной совместимости EMC; в соответствии с директивой EU RoHS
Взрывозащита типа "Газ"
AEx nA IIC T5 Gc; Ex nA IIC T5 Gc
Взрывозащита типа "Пыль"
AEx tb IIIC T108°C Db; Ex tb IIIC T108°C Db
Сертификация взрывозащиты за пределами Евросоюза
Class I, Div. 1 (CA); Class I, Div. 1 (US); Class I, Div. 2 (CA); Class I, Div. 2 (US); Class II, Div. 1 (CA); Class II, Div. 1 (US); Class III (CA); Class III (US); EPL Db (CA); EPL Db (US); EPL Gb (CA); EPL Gb (US); EPL Gc (CA); EPL Gc (US)
Взрывобезопасная температура окружающей среды
−20°C <= Ta <= +60°C
Сертификационный департамент
CSA 263311
Уровень полноты безопасности (SIL)
SIL 2
Принцип измерения
Индуктивный
Выход переключателя
NAMUR
Функция переключающего элемента
Нормально замкнутый контакт
Макс. выходной ток DC
3 мА
Диапазон рабочего напряжения DC
8,2 В
Электрическое подключение
10-пин; Вворачиваемый терминал
Номинальное поперечное сечение соединяемого проводника
0,25 … 2,5 mm2
Резьбовое подключение кабеля
1/2 NPT
Тип крепления
На фланце по ISO 5211; Без монтажной скобы
Подключение позиционера и датчика положения соответствует стандарту
VDI/VDE 3845 размер AA 1
Положение при сборке
Любое
Цвет корпуса
Серебряный
Материа линдикатора
PC
Индикатор позиции
Желтый/красный
Диапазон уставок, запись угла
0 … 90 °
Класс защиты
IP67; NEMA 4/4X
Сопротивление ударной нагрузке
Шоковый тест с уровнем опасности 2 в соответствии с FN 942017-5; и EN 60068-2-27
Стойкость к вибрации
Тест траспортного применения на уровне жесткости 2 в соответствии с FN 942017-4 и EN 60068-2-6
Степень загрязнения
3

Условия работы

Температура окружающей среды
−20 … 60 °C
Температура хранения
−20 … 60 °C
Соответствие PWIS (вещества, мешающие окраске)
VDMA24364 zone III

Масса

Вес продукта
1700 г

Материалы

Замечания по материалу
Соответствует директиве по ограничению использования опасных веществ (RoHS)
Материал корпуса
Алюминиевое литье, с покрытием
Материал уплотнений
NBR
Материал вала
Легированная сталь, нержавеющая
Материал винтов
Легированная сталь, нержавеющая
Материал монтажной скобы
Легированная сталь, нержавеющая
Материал стопорного кольца
Легированная сталь, нержавеющая
Материал диска
Легированная сталь, нержавеющая

Принадлежности

Что подходит к SRBE-CA3-YR90-N-20N-ZC-C2N12-C1

По разделу «Принадлежности» каталога Festo этой серии.

Крепление1

Документы

Документация

PDFТаблица данных SRBE-CA3-YR90-N-20N-ZC-C2N12-C1PDF · Festo · на русскомPDFКаталог Festo SRBEPDF · на английском · Festo, 2026SRBEВсе исполнения серии11 позиций, подбор по параметрам

FAQ

Частые вопросы

SRBE-CA3-YR90-N-20N-ZC-C2N12-C1: цены, сроки, документы.

Не нашли ответ?

Задайте вопрос инженеру — ответим в течение рабочего дня.

Задать вопрос +7 (812) 907-45-64
01Какие характеристики у SRBE-CA3-YR90-N-20N-ZC-C2N12-C1?

Блок датчиков Festo SRBE-CA3-YR90-N-20N-ZC-C2N12-C1, артикул 3998919: электрическое подключение — 10-пин, вворачиваемый терминал; выход переключателя — NAMUR; резьбовое подключение кабеля — 1/2 NPT; форма — угловой; авторизация — знак RCM; масса — 1,70 кг. Все характеристики — в таблице на этой странице, они взяты из таблицы данных Festo.

02В каких условиях можно использовать SRBE-CA3-YR90-N-20N-ZC-C2N12-C1?

По таблице данных Festo: температура окружающей среды — −20 … 60 °C; класс защиты — IP67, NEMA 4/4X.

03Из каких материалов изготовлен SRBE-CA3-YR90-N-20N-ZC-C2N12-C1?

Материал корпуса — алюминиевое литье, с покрытием; материал уплотнений — NBR; материал вала — легированная сталь, нержавеющая; материал винтов — легированная сталь, нержавеющая. Материалы указаны по таблице данных Festo.

04Какие исполнения есть в серии SRBE, кроме SRBE-CA3-YR90-N-20N-ZC-C2N12-C1?

В серии «Блок датчиков SRBE» — 11 позиций. У SRBE-CA3-YR90-N-20N-ZC-C2N12-C1: резьбовое подключение кабеля — 1/2 NPT. Другие варианты (резьбовое подключение кабеля: M20x1,5) переключаются на этой странице. Все позиции серии с отбором по параметрам — на странице серии.

05Какие принадлежности подходят к SRBE-CA3-YR90-N-20N-ZC-C2N12-C1?

В блоке «Принадлежности» на этой странице: крепление (1). Например: DARQ-K-X1-A2-F05-30-R1. Подобраны по каталогу Festo для этого размера.

06Есть ли на SRBE-CA3-YR90-N-20N-ZC-C2N12-C1 документация и 3D-модель?

На этой странице: таблица данных Festo в PDF; каталог Festo SRBE; 3D-модель Festo — во вкладке «3D». Скачивание без регистрации.

07Сколько стоит SRBE-CA3-YR90-N-20N-ZC-C2N12-C1 и какой срок поставки?

Цену и срок сообщаем в коммерческом предложении: добавьте SRBE-CA3-YR90-N-20N-ZC-C2N12-C1 в список и отправьте запрос. Срок указываем для авиа- и наземной доставки, обычно отвечаем в течение рабочего дня.

08SRBE-CA3-YR90-N-20N-ZC-C2N12-C1 — это оригинальная продукция Festo?

Да. Поставляем оригинальную продукцию Festo, артикул производителя — 3998919; ввоз официальный, с грузовой таможенной декларацией.
