FestoБлок датчиков

SRBE-CA3-YR90-R-2A-1W-C2N12-EX

GTIN 4052568269739 Оригинал Festo

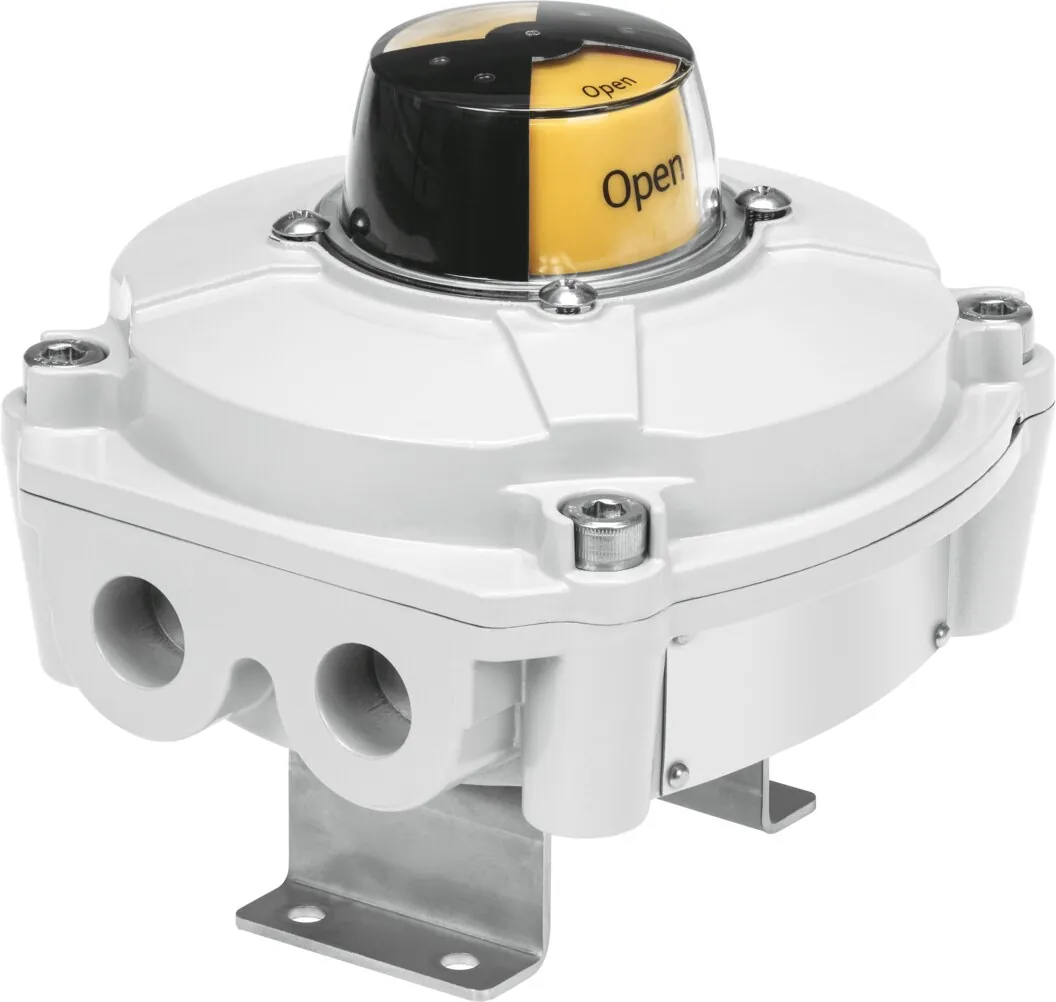

Блок датчиков Festo SRBE-CA3-YR90-R-2A-1W-C2N12-EX: for electrical feedback and position monitoring of process valves actuated with pneumatic quarter turn actuators, magnetic reed measuring principle.

Электрическое подключение
10-пин; Вворачиваемый терминал
Выход переключателя
Контактного типа
Резьбовое подключение кабеля
1/2 NPT
Форма
Угловой
Категория ATEX Газ
II 2G
Масса
1,70 кг

Цена и срок — в коммерческом предложении: считаем авиа- и наземную доставку.

Основан на стандарте

Характеристики

Технические данные SRBE-CA3-YR90-R-2A-1W-C2N12-EX

Основные

Форма
Угловой
Основан на стандарте
EN 60947-5-2; ISO 5211; VDI/VDE 3845
Обозначение CE (см. заявление о соответствии)
В соответствии с директивой EU по взрывозащите (ATEX); в соответствии с директивой EU по оборудованию низкого напряжения в соответствии с директивой EU RoHS
Маркировка UKCA (см. декларацию о соответствии)
По британским нормам для электрооборудования; По британским нормам взрывозащиты; По британским нормам RoHS
Категория ATEX Газ
II 2G
Взрывозащита типа "Газ"
Ex db IIC T6 Gb
Категория ATEX Пыль
II 2D
Взрывозащита типа "Пыль"
Ex tb IIIC T...°C Db
Сертификация взрывозащиты за пределами Евросоюза
EPL Db (BR); EPL Db (CN); EPL Db (IEC-EX); EPL Db (IN); EPL Db (KR); EPL Gb (BR); EPL Gb (CN); EPL Gb (IEC-EX); EPL Gb (IN); EPL Gb (KR)
Взрывобезопасная температура окружающей среды
−20°C <= Ta <= +60°C
Макс. температура поверхности
61 °C
Сертификационный департамент
18-GA4BO-0518X; 18-GA4BO-0519X; DNV 16.0067X; FTZU 15 ATEX 0095X; GYJ 16.1497X; IECEx FTZU 15.0014X; KCC-18-GA4BO
Уровень полноты безопасности (SIL)
SIL 2
Принцип измерения
Магнитный, геркон
Выход переключателя
Контактного типа
Функция переключающего элемента
Тумблер, однополюсный
Макс. выходной ток AC
0,416 А
Макс. выходной ток DC
3 А
Макс. характеристика контакта AC
100 Вт
Макс. характеристика контакта DC
100 Вт
Диапазон рабочего напряжения АС
0 … 240 В
Диапазон рабочего напряжения DC
0 … 30 В
Электрическое подключение
10-пин; Вворачиваемый терминал
Номинальное поперечное сечение соединяемого проводника
0,25 … 2,5 mm2
Резьбовое подключение кабеля
1/2 NPT
Тип крепления
На фланце по ISO 5211; Без монтажной скобы
Подключение позиционера и датчика положения соответствует стандарту
VDI/VDE 3845 размер AA 1
Положение при сборке
Любое
Цвет корпуса
Серебряный
Материа линдикатора
PC
Индикатор позиции
Желтый/красный
Диапазон уставок, запись угла
0 … 90 °
Класс защиты
IP67
Сопротивление ударной нагрузке
Шоковый тест с уровнем опасности 2 в соответствии с FN 942017-5; и EN 60068-2-27
Стойкость к вибрации
Тест траспортного применения на уровне жесткости 2 в соответствии с FN 942017-4 и EN 60068-2-6
Степень загрязнения
3

Условия работы

Температура окружающей среды
−20 … 60 °C
Температура хранения
−20 … 60 °C
Соответствие PWIS (вещества, мешающие окраске)
VDMA24364 zone III

Масса

Вес продукта
1700 г

Материалы

Замечания по материалу
Соответствует директиве по ограничению использования опасных веществ (RoHS)
Материал корпуса
Алюминиевое литье, с покрытием
Материал уплотнений
NBR
Материал вала
Легированная сталь, нержавеющая
Материал винтов
Легированная сталь, нержавеющая
Материал монтажной скобы
Легированная сталь, нержавеющая
Материал стопорного кольца
Легированная сталь, нержавеющая
Материал диска
Легированная сталь, нержавеющая

Принадлежности

Что подходит к SRBE-CA3-YR90-R-2A-1W-C2N12-EX

По разделу «Принадлежности» каталога Festo этой серии.

Крепление1

Документы

Документация

PDFТаблица данных SRBE-CA3-YR90-R-2A-1W-C2N12-EXPDF · Festo · на русскомPDFКаталог Festo SRBEPDF · на английском · Festo, 2026SRBEВсе исполнения серии11 позиций, подбор по параметрам

FAQ

Частые вопросы

SRBE-CA3-YR90-R-2A-1W-C2N12-EX: цены, сроки, документы.

Не нашли ответ?

Задайте вопрос инженеру — ответим в течение рабочего дня.

Задать вопрос +7 (812) 907-45-64
01Какие характеристики у SRBE-CA3-YR90-R-2A-1W-C2N12-EX?

Блок датчиков Festo SRBE-CA3-YR90-R-2A-1W-C2N12-EX, артикул 3471020: электрическое подключение — 10-пин, вворачиваемый терминал; выход переключателя — контактного типа; резьбовое подключение кабеля — 1/2 NPT; форма — угловой; категория ATEX Газ — II 2G; масса — 1,70 кг. Все характеристики — в таблице на этой странице, они взяты из таблицы данных Festo.

02В каких условиях можно использовать SRBE-CA3-YR90-R-2A-1W-C2N12-EX?

По таблице данных Festo: температура окружающей среды — −20 … 60 °C; класс защиты — IP67.

03Из каких материалов изготовлен SRBE-CA3-YR90-R-2A-1W-C2N12-EX?

Материал корпуса — алюминиевое литье, с покрытием; материал уплотнений — NBR; материал вала — легированная сталь, нержавеющая; материал винтов — легированная сталь, нержавеющая. Материалы указаны по таблице данных Festo.

04Какие исполнения есть в серии SRBE, кроме SRBE-CA3-YR90-R-2A-1W-C2N12-EX?

В серии «Блок датчиков SRBE» — 11 позиций. У SRBE-CA3-YR90-R-2A-1W-C2N12-EX: основан на стандарте — EN 60947-5-2, ISO 5211, VDI/VDE 3845. Другие варианты (основан на стандарте: EN 60947-5-1, ISO 5211; ISO 5211, VDI/VDE 3845) переключаются на этой странице. Все позиции серии с отбором по параметрам — на странице серии.

05Какие принадлежности подходят к SRBE-CA3-YR90-R-2A-1W-C2N12-EX?

В блоке «Принадлежности» на этой странице: крепление (1). Например: DARQ-K-X1-A2-F05-30-R1. Подобраны по каталогу Festo для этого размера.

06Есть ли на SRBE-CA3-YR90-R-2A-1W-C2N12-EX документация и 3D-модель?

На этой странице: таблица данных Festo в PDF; каталог Festo SRBE; 3D-модель Festo — во вкладке «3D». Скачивание без регистрации.

07Сколько стоит SRBE-CA3-YR90-R-2A-1W-C2N12-EX и какой срок поставки?

Цену и срок сообщаем в коммерческом предложении: добавьте SRBE-CA3-YR90-R-2A-1W-C2N12-EX в список и отправьте запрос. Срок указываем для авиа- и наземной доставки, обычно отвечаем в течение рабочего дня.

08SRBE-CA3-YR90-R-2A-1W-C2N12-EX — это оригинальная продукция Festo?

Да. Поставляем оригинальную продукцию Festo, артикул производителя — 3471020; ввоз официальный, с грузовой таможенной декларацией.
