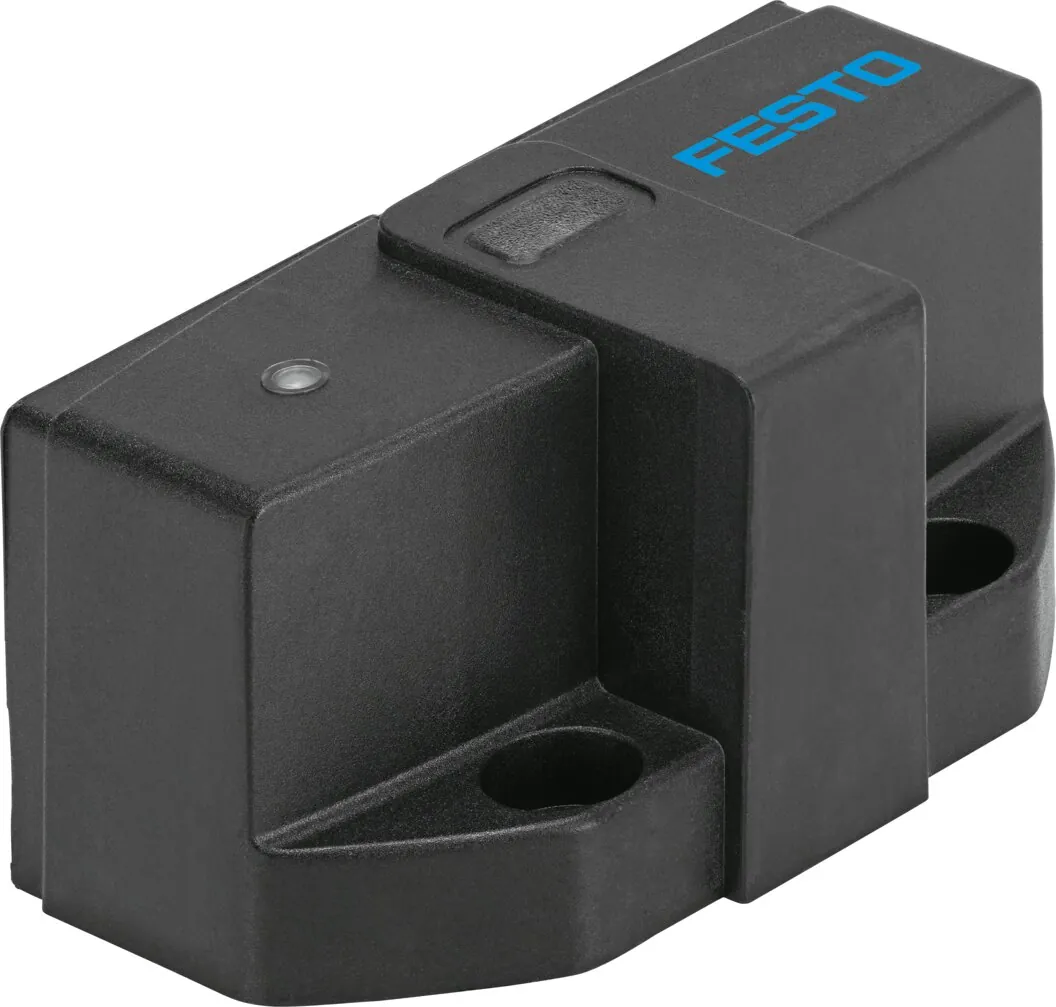

FestoБлок концевых выключателей

SRBG-C1-N-20N-ZC-M12-EX5

GTIN 4052568271398 Оригинал Festo

Блок концевых выключателей Festo SRBG-C1-N-20N-ZC-M12-EX5: for electrical feedback and position monitoring of process valves actuated with pneumatic quarter turn actuators, inductive measuring principle.

Выход переключателя
NAMUR
Основан на стандарте
EN 60947-5-6; VDI/VDE 3845
Электрическое подключение 1, количество контактов/проводов
4
Форма
Угловой
Авторизация
Знак RCM; c UL us (OL)
Масса
70 г

Цена и срок — в коммерческом предложении: считаем авиа- и наземную доставку.

Характеристики

Технические данные SRBG-C1-N-20N-ZC-M12-EX5

Основные

Форма
Угловой
Основан на стандарте
EN 60947-5-6; VDI/VDE 3845
Авторизация
Знак RCM; c UL us (OL)
Обозначение CE (см. заявление о соответствии)
В соответствии с директивой EU по электромагнитной совместимости EMC; в соответствии с директивой EU по взрывозащите (ATEX); в соответствии с директивой EU RoHS
Маркировка UKCA (см. декларацию о соответствии)
По британским нормам ЭМС; По британским нормам взрывозащиты; По британским нормам RoHS
Категория ATEX Газ
II 1G
Взрывозащита типа "Газ"
Ex ia IIC T6...T1 Ga
Категория ATEX Пыль
II 1D
Взрывозащита типа "Пыль"
Ex ia IIIC T200 135°C Da
Сертификация взрывозащиты за пределами Евросоюза
EPL Da (GB); EPL Ga (GB)
Взрывобезопасная температура окружающей среды
См. АТЕХ сертификат; См. IECEx сертификат
Эффективная индуктивность
100 µH
Эффективная мощность
100 nF
Максю параметры входов для искробезопасной цепи
См. IECEx сертификат; См. АТЕХ сертификат
Сертификационный департамент
CML22UKEX2263X
Уровень полноты безопасности (SIL)
SIL 2
Принцип измерения
Индуктивный
Выход переключателя
NAMUR
Функция переключающего элемента
Нормально замкнутый контакт
Макс. частота переключения
3000 Гц
Макс. выходной ток DC
3 мА
Защита от короткого замыкания
Да
Диапазон рабочего напряжения DC
8,2 В
Защищен от смены полярности
Для всех электрических соединений
Электрическое подключение 1, тип подключения
Разъем
Электрическое подключение 1, выход кабеля
Прямой
Электрическое подключение 1, исполнение
Круглый
Электрическое подключение 1, технология подключения
M12x1, A-код в соответствии с EN 61076-2-101
Электрическое подключение 1, количество контактов/проводов
4
Тип крепления
Резьбовой
Положение при сборке
Любое
Рабочий режим дисплея
Жёлтый светодиод
Класс защиты
IP67
Сопротивление ударной нагрузке
Шоковый тест с уровнем опасности 2 в соответствии с FN 942017-5; и EN 60068-2-27
Стойкость к вибрации
Тест траспортного применения на уровне жесткости 2 в соответствии с FN 942017-4 и EN 60068-2-6
Степень загрязнения
3

Условия работы

Температура окружающей среды
−25 … 100 °C
Температура хранения
−40 … 100 °C
Соответствие PWIS (вещества, мешающие окраске)
VDMA24364 zone III

Масса

Вес продукта
70 г

Материалы

Замечания по материалу
Соответствует директиве по ограничению использования опасных веществ (RoHS)
Материал корпуса
PBT
Материал винтов
Легированная сталь, нержавеющая

Принадлежности

Что подходит к SRBG-C1-N-20N-ZC-M12-EX5

По разделу «Принадлежности» каталога Festo этой серии.

Катушки и управление2
Датчики и кабели11

Документы

Документация

PDFТаблица данных SRBG-C1-N-20N-ZC-M12-EX5PDF · Festo · на русскомPDFКаталог Festo SRBGPDF · на английском · Festo, 2026SRBGВсе исполнения серии7 позиций, подбор по параметрам

FAQ

Частые вопросы

SRBG-C1-N-20N-ZC-M12-EX5: цены, сроки, документы.

Не нашли ответ?

Задайте вопрос инженеру — ответим в течение рабочего дня.

Задать вопрос +7 (812) 907-45-64
01Какие характеристики у SRBG-C1-N-20N-ZC-M12-EX5?

Блок концевых выключателей Festo SRBG-C1-N-20N-ZC-M12-EX5, артикул 3568057: выход переключателя — NAMUR; основан на стандарте — EN 60947-5-6, VDI/VDE 3845; электрическое подключение 1, количество контактов/проводов — 4; форма — угловой; авторизация — знак RCM, c UL us (OL); масса — 70 г. Все характеристики — в таблице на этой странице, они взяты из таблицы данных Festo.

02В каких условиях можно использовать SRBG-C1-N-20N-ZC-M12-EX5?

По таблице данных Festo: температура окружающей среды — −25 … 100 °C; класс защиты — IP67.

03Из каких материалов изготовлен SRBG-C1-N-20N-ZC-M12-EX5?

Материал корпуса — PBT; материал винтов — легированная сталь, нержавеющая. Материалы указаны по таблице данных Festo.

04Какие исполнения есть в серии SRBG, кроме SRBG-C1-N-20N-ZC-M12-EX5?

В серии «Блок концевых выключателей SRBG» — 7 позиций. Все позиции серии с отбором по параметрам — на странице серии.

05Какие принадлежности подходят к SRBG-C1-N-20N-ZC-M12-EX5?

В блоке «Принадлежности» на этой странице: катушки и управление (2), датчики и кабели (11). Например: SASF-S2-B-F-A34, ASI-KK-FK. Подобраны по каталогу Festo для этого размера.

06Есть ли на SRBG-C1-N-20N-ZC-M12-EX5 документация и 3D-модель?

На этой странице: таблица данных Festo в PDF; каталог Festo SRBG; 3D-модель Festo — во вкладке «3D». Скачивание без регистрации.

07Сколько стоит SRBG-C1-N-20N-ZC-M12-EX5 и какой срок поставки?

Цену и срок сообщаем в коммерческом предложении: добавьте SRBG-C1-N-20N-ZC-M12-EX5 в список и отправьте запрос. Срок указываем для авиа- и наземной доставки, обычно отвечаем в течение рабочего дня.

08SRBG-C1-N-20N-ZC-M12-EX5 — это оригинальная продукция Festo?

Да. Поставляем оригинальную продукцию Festo, артикул производителя — 3568057; ввоз официальный, с грузовой таможенной декларацией.
