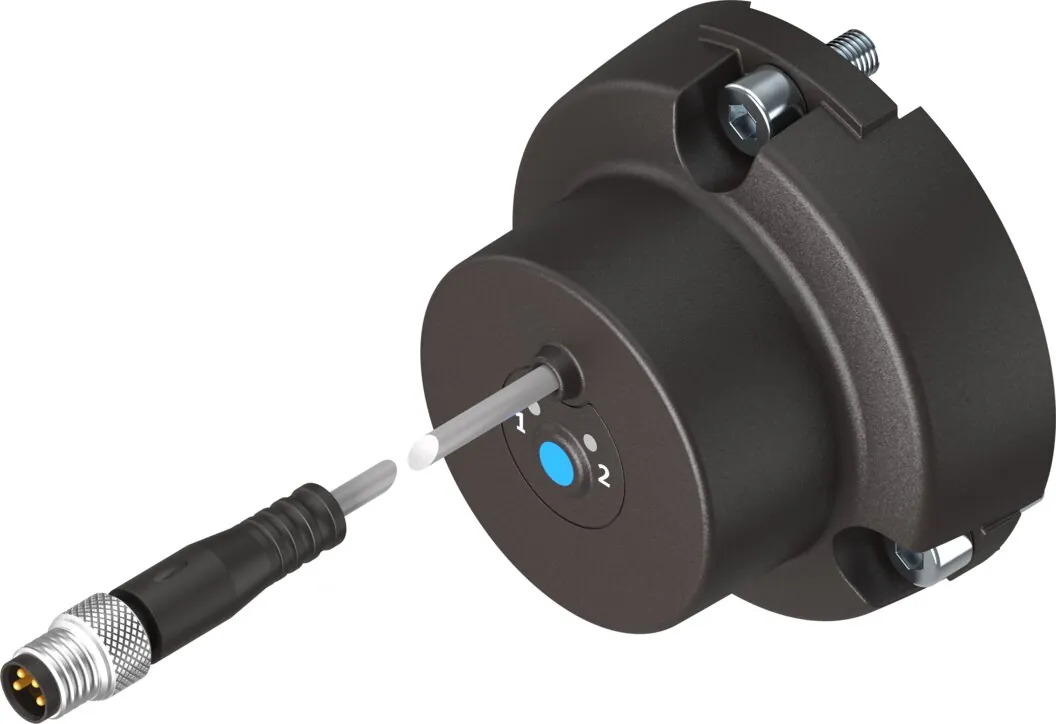

FestoДатчик положения

SRBS-Q12-25-E270-EP-1-S-M8

GTIN 4052568264918 Оригинал Festo

Датчик положения Festo SRBS-Q12-25-E270-EP-1-S-M8: используется для определения поворота вала четвертьоборотных приводов, определение положения магнитное и бесконтактное.

Форма
Круглый
Основан на стандарте
EN 60947-5-2
Авторизация
Знак RCM; c UL us — Listed (OL)
Знак KC
KC-EMV
Специальные характеристики
Стойкий к маслу
Масса
60 г

Цена и срок — в коммерческом предложении: считаем авиа- и наземную доставку.

Обозначение

Что означает SRBS-Q12-25-E270-EP-1-S-M8

  1. SRBSСерия

    Датчик положения

  2. Q12Назначение

    Исполнение Q12

  3. 25Типоразмер

    25

  4. E270Тип индикации и диапазон измерения

    Светодиод; 0 … 270°

  5. EPПринцип действия датчика

    Бесконтактный, программируемая функция переключения

  6. 1Номинальное напряжение

    24 В пост. тока

  7. SЭлектрический выход 1

    PNP или NPN

  8. M8Электрическое подключение

    Разъём M8, кодировка A

Характеристики

Технические данные SRBS-Q12-25-E270-EP-1-S-M8

Основные

Форма
Круглый
Основан на стандарте
EN 60947-5-2
Авторизация
Знак RCM; c UL us — Listed (OL)
Обозначение CE (см. заявление о соответствии)
В соответствии с директивой EU по электромагнитной совместимости EMC; в соответствии с директивой EU RoHS
Маркировка UKCA (см. декларацию о соответствии)
По британским нормам ЭМС; По британским нормам RoHS
Знак KC
KC-EMV
Специальные характеристики
Стойкий к маслу
Измеряемая величина
Угол поворота
Принцип измерения
Магнитный, Холла
Диапазон срабатывания
> 270 °
Средний интервал сканирования
3 мс
Выход переключателя
Допускающие переключение 2 х PNP или 2 х NPN
Функция переключающего элемента
Н.З. или Н.О. контакт, переключаемый
Повторяемость порога переключения
<= 1 °
Время включения
< 4 мс
Время выключения
< 4 мс
Макс. частота переключения
125 Гц
Макс. выходной ток
50 мА
Макс. характеристика контакта DC
1,5 Вт
Падение напряжения
< 1 В
Остаточный ток
< 0,05 мА
Защита от короткого замыкания
Да
Способность выдерживать перегрузку
Имеется в наличии
Номинальное рабочее напряжение пост. тока
24 В
Диапазон рабочего напряжения DC
10 … 30 В
Остаточная пульсация
10 %
Холостой ток
<= 20 мА
Защищен от смены полярности
Для всех электрических соединений
Электрическое подключение 1, тип подключения
Кабель с разъемом
Электрическое подключение 1, технология подключения
M8x1, A-код по EN 61076-2-104
Электрическое подключение 1, количество контактов/проводов
4
Электрическое подключение 1, тип монтажа
Фиксация винта
Направление выхода
Аксиальный
Условия испытания кабеля
Прочность на изгиб в соответствии со стандартом Festo; Стойкость к скручиванию: > 300 000 циклов, ±270°/0.1 м; В кабельной цепи: более 5 млн циклов, радиус изгиба 28 мм
Длина кабеля
0,3 м
Атрибуты кабеля
Для кабельных цепей и роботов
Цвет оплетки кабеля
Серый
Диаметр кабеля
2,9 мм
Тип крепления
Затянутый
Положение при сборке
Любое
Цвет корпуса
Черный
Рабочий режим дисплея
Жёлтый светодиод
Опции настройки
Кнопка
Класс защиты
IP65; IP68
Класс безопасности
III
Сопротивление ударной нагрузке
Шоковый тест с уровнем опасности 2 в соответствии с FN 942017-5; и EN 60068-2-27
Стойкость к вибрации
Тест траспортного применения на уровне жесткости 3 в соответствии с FN 942017-4 и EN 60068-2-6

Условия работы

Температура хранения
−30 … 70 °C
Температура окружающей среды
−20 … 70 °C
Классификация сопротивления коррозии CRC
2 — Средняя стойкость к коррозии
Соответствие PWIS (вещества, мешающие окраске)
VDMA24364-B2-L

Масса

Вес продукта
60 г

Материалы

Замечания по материалу
Соответствует директиве по ограничению использования опасных веществ (RoHS); Не содержит галоген
Материал электрического контакта
Позолоченный медный сплав
Материал оплетки кабеля
TPE-U(PUR)
Материал корпуса
PA с армированием; Полиэстер
Материал накидной гайки
Никелированная латунь
Материал фольги
Полиэстер

Документы

Документация

PDFТаблица данных SRBS-Q12-25-E270-EP-1-S-M8PDF · Festo · на русскомPDFКаталог Festo SRBSPDF · на английском · Festo, 2026SRBSВсе исполнения серии8 позиций, подбор по параметрам

FAQ

Частые вопросы

SRBS-Q12-25-E270-EP-1-S-M8: цены, сроки, документы.

Не нашли ответ?

Задайте вопрос инженеру — ответим в течение рабочего дня.

Задать вопрос +7 (812) 907-45-64
01Какие характеристики у SRBS-Q12-25-E270-EP-1-S-M8?

Датчик положения Festo SRBS-Q12-25-E270-EP-1-S-M8, артикул 2393548: форма — круглый; основан на стандарте — EN 60947-5-2; авторизация — знак RCM, c UL us — Listed (OL); знак KC — KC-EMV; специальные характеристики — стойкий к маслу; масса — 60 г. Все характеристики — в таблице на этой странице, они взяты из таблицы данных Festo.

02Что делает датчик положения?

Сообщает системе управления, что поршень цилиндра или другой объект находится в заданной точке. Принцип измерения и способ установки указаны в характеристиках.

03В каких условиях можно использовать SRBS-Q12-25-E270-EP-1-S-M8?

По таблице данных Festo: температура окружающей среды — −20 … 70 °C; класс защиты — IP65, IP68.

04Из каких материалов изготовлен SRBS-Q12-25-E270-EP-1-S-M8?

Материал электрического контакта — позолоченный медный сплав; материал оплетки кабеля — TPE-U(PUR); материал корпуса — PA с армированием, полиэстер; материал накидной гайки — никелированная латунь. Материалы указаны по таблице данных Festo.

05Как расшифровать обозначение SRBS-Q12-25-E270-EP-1-S-M8?

SRBS — датчик положения; Q12 — назначение: исполнение Q12; 25 — типоразмер: 25; E270 — тип индикации и диапазон измерения: светодиод, 0 … 270°; EP — принцип действия датчика: бесконтактный, программируемая функция переключения; 1 — номинальное напряжение: 24 В пост. тока; S — электрический выход 1: PNP или NPN; M8 — электрическое подключение: разъём M8, кодировка A.

06Какие исполнения есть в серии SRBS, кроме SRBS-Q12-25-E270-EP-1-S-M8?

В серии «Датчик положения SRBS» — 8 позиций. Все позиции серии с отбором по параметрам — на странице серии.

07Есть ли на SRBS-Q12-25-E270-EP-1-S-M8 документация и 3D-модель?

На этой странице: таблица данных Festo в PDF; каталог Festo SRBS; 3D-модель Festo — во вкладке «3D». Скачивание без регистрации.

08Сколько стоит SRBS-Q12-25-E270-EP-1-S-M8 и какой срок поставки?

Цену и срок сообщаем в коммерческом предложении: добавьте SRBS-Q12-25-E270-EP-1-S-M8 в список и отправьте запрос. Срок указываем для авиа- и наземной доставки, обычно отвечаем в течение рабочего дня.

09SRBS-Q12-25-E270-EP-1-S-M8 — это оригинальная продукция Festo?

Да. Поставляем оригинальную продукцию Festo, артикул производителя — 2393548; ввоз официальный, с грузовой таможенной декларацией.
