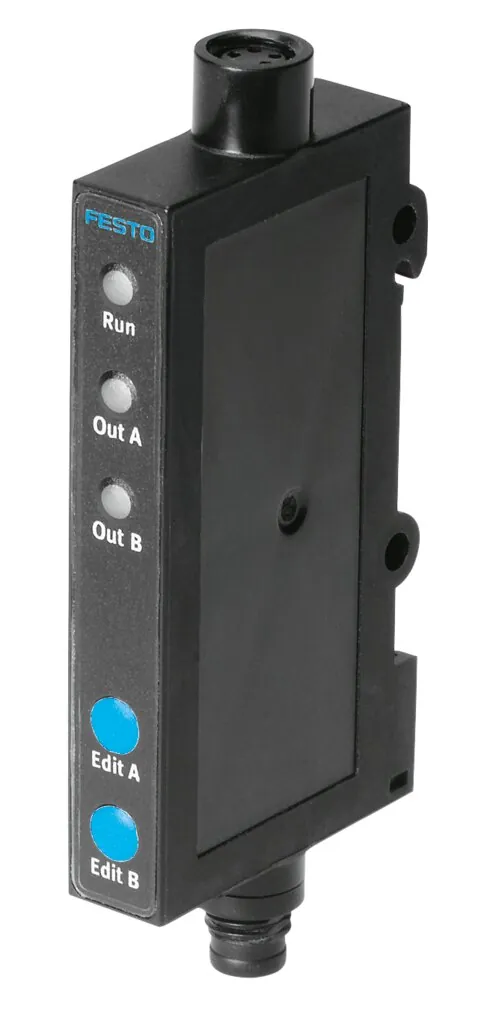

FestoПреобразователь сигнала

SVE4-US-R-HM8-2P-M8

GTIN 4052568183998 Оригинал Festo

Преобразователь сигнала Festo SVE4-US-R-HM8-2P-M8: конвертация аналогового выходного сигнала от сенсора в точки переключения.

Выход переключателя
2xPNP
Диапазон сигнала
0 — 10 В +/−0,3 В
Авторизация
Знак RCM; c UL us — Listed (OL)
UL окружающая температура
−20 … 60 °C
Функция переключения
Свободно программируемый
Масса
19 г

Цена и срок — в коммерческом предложении: считаем авиа- и наземную доставку.

Выход переключателя

Диапазон сигнала

Обозначение

Что означает SVE4-US-R-HM8-2P-M8

  1. SVE4Серия

    Преобразователь сигнала

  2. USДиапазон сигнала

    0 … 10 В

  3. RИндикация и управление

    Светодиод состояния и кнопки обучения

  4. HM8Монтаж и электрическое подключение (вход сигнала)

    Монтаж на DIN-рейку; розетка M8x1, 4 конт.

  5. 2PДискретный выход

    2 × PNP

  6. M8Электрическое подключение (дискретный выход)

    Разъём M8x1, 4 конт.

Характеристики

Технические данные SVE4-US-R-HM8-2P-M8

Основные

Авторизация
Знак RCM; c UL us — Listed (OL)
UL окружающая температура
−20 … 60 °C
Обозначение CE (см. заявление о соответствии)
В соответствии с директивой EU по электромагнитной совместимости EMC; в соответствии с директивой EU RoHS
Маркировка UKCA (см. декларацию о соответствии)
По британским нормам ЭМС; По британским нормам RoHS
Диапазон сигнала
0 — 10 В +/−0,3 В
Выход переключателя
2xPNP
Функция переключения
Свободно программируемый
Функция переключающего элемента
Переключаемый
Защита от короткого замыкания
Пульсирующий
Способность выдерживать перегрузку
Имеется в наличии
Диапазон рабочего напряжения DC
10 … 30 В
Электрическое подключение 1, тип подключения
Розетка разъема
Электрическое подключение 1, технология подключения
M8x1, A-код по EN 61076-2-104
Электрическое подключение 1, количество контактов/проводов
4
Электрическое подключение 1, тип монтажа
Фиксация винта
Электрическое подключение 2, тип подключения
Разъем
Электрическое подключение 2, технология подключения
M8x1, A-код по EN 61076-2-104
Электрическое подключение 2, количество контактов/проводов
4
Электрическое подключение 2, тип монтажа
Фиксация винта
Опции настройки
Обучение (Teach-In)
Класс защиты
IP65

Условия работы

Температура окружающей среды
−20 … 70 °C
Классификация сопротивления коррозии CRC
2 — Средняя стойкость к коррозии
Соответствие PWIS (вещества, мешающие окраске)
VDMA24364-B2-L

Масса

Вес продукта
19 г

Материалы

Замечания по материалу
Соответствует директиве по ограничению использования опасных веществ (RoHS)
Материал корпуса
ABS

Принадлежности

Что подходит к SVE4-US-R-HM8-2P-M8

По разделу «Принадлежности» каталога Festo — для размера 4.

Плиты и коллекторы1
Крепление1

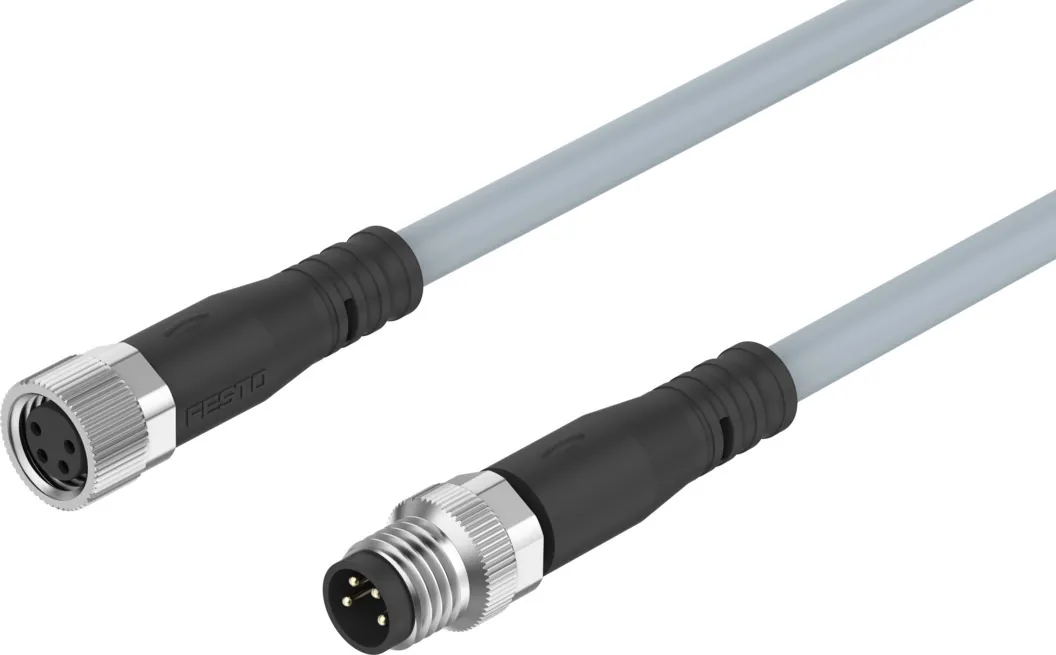

Датчики и кабели7

Документы

Документация

PDFТаблица данных SVE4-US-R-HM8-2P-M8PDF · Festo · на русскомPDFКаталог Festo SVE4PDF · на английском · Festo, 2026SVE4Все исполнения серии6 позиций, подбор по параметрам

FAQ

Частые вопросы

SVE4-US-R-HM8-2P-M8: цены, сроки, документы.

Не нашли ответ?

Задайте вопрос инженеру — ответим в течение рабочего дня.

Задать вопрос +7 (812) 907-45-64
01Какие характеристики у SVE4-US-R-HM8-2P-M8?

Преобразователь сигнала Festo SVE4-US-R-HM8-2P-M8, артикул 544217: выход переключателя — 2xPNP; диапазон сигнала — 0 — 10 В +/−0,3 В; авторизация — знак RCM, c UL us — Listed (OL); UL окружающая температура — −20 … 60 °C; функция переключения — свободно программируемый; масса — 19 г. Все характеристики — в таблице на этой странице, они взяты из таблицы данных Festo.

02В каких условиях можно использовать SVE4-US-R-HM8-2P-M8?

По таблице данных Festo: температура окружающей среды — −20 … 70 °C; класс защиты — IP65.

03Из каких материалов изготовлен SVE4-US-R-HM8-2P-M8?

Материал корпуса — ABS. Материалы указаны по таблице данных Festo.

04Как расшифровать обозначение SVE4-US-R-HM8-2P-M8?

SVE4 — преобразователь сигнала; US — диапазон сигнала: 0 … 10 В; R — индикация и управление: светодиод состояния и кнопки обучения; HM8 — монтаж и электрическое подключение (вход сигнала): монтаж на DIN-рейку, розетка M8x1, 4 конт.; 2P — дискретный выход: 2 × PNP; M8 — электрическое подключение (дискретный выход): разъём M8x1, 4 конт.

05Какие исполнения есть в серии SVE4, кроме SVE4-US-R-HM8-2P-M8?

В серии «Преобразователь сигнала SVE4» — 6 позиций. У SVE4-US-R-HM8-2P-M8: выход переключателя — 2xPNP; диапазон сигнала — 0 (10 В +/−0,3 В). Другие варианты (выход переключателя: 2xNPN) переключаются на этой странице. Все позиции серии с отбором по параметрам — на странице серии.

06Какие принадлежности подходят к SVE4-US-R-HM8-2P-M8?

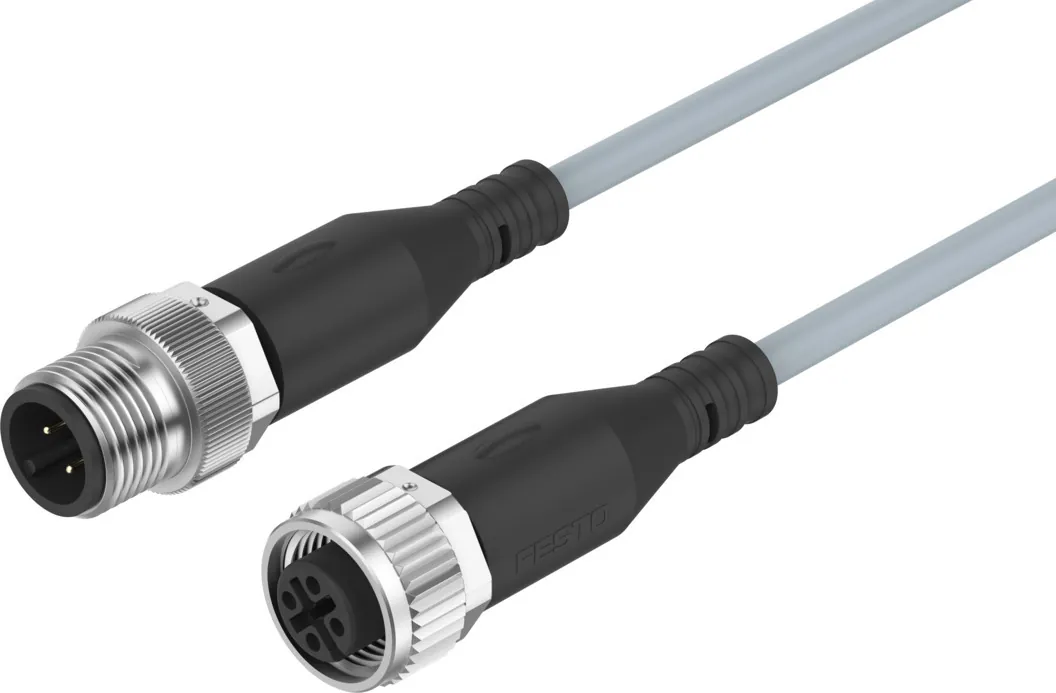

В блоке «Принадлежности» на этой странице: плиты и коллекторы (1), крепление (1), датчики и кабели (7). Например: SXE3-W, NRH-35-2000, NEBU-M12G5-E-2.5-W2-M8G4-V1. Подобраны по каталогу Festo для этого размера.

07Есть ли на SVE4-US-R-HM8-2P-M8 документация и 3D-модель?

На этой странице: таблица данных Festo в PDF; каталог Festo SVE4; 3D-модель Festo — во вкладке «3D». Скачивание без регистрации.

08Сколько стоит SVE4-US-R-HM8-2P-M8 и какой срок поставки?

Цену и срок сообщаем в коммерческом предложении: добавьте SVE4-US-R-HM8-2P-M8 в список и отправьте запрос. Срок указываем для авиа- и наземной доставки, обычно отвечаем в течение рабочего дня.

09SVE4-US-R-HM8-2P-M8 — это оригинальная продукция Festo?

Да. Поставляем оригинальную продукцию Festo, артикул производителя — 544217; ввоз официальный, с грузовой таможенной декларацией.
