FestoТройник с накидной гайкой

TCK-M5-PK-4

GTIN 4052568019068 Оригинал Festo

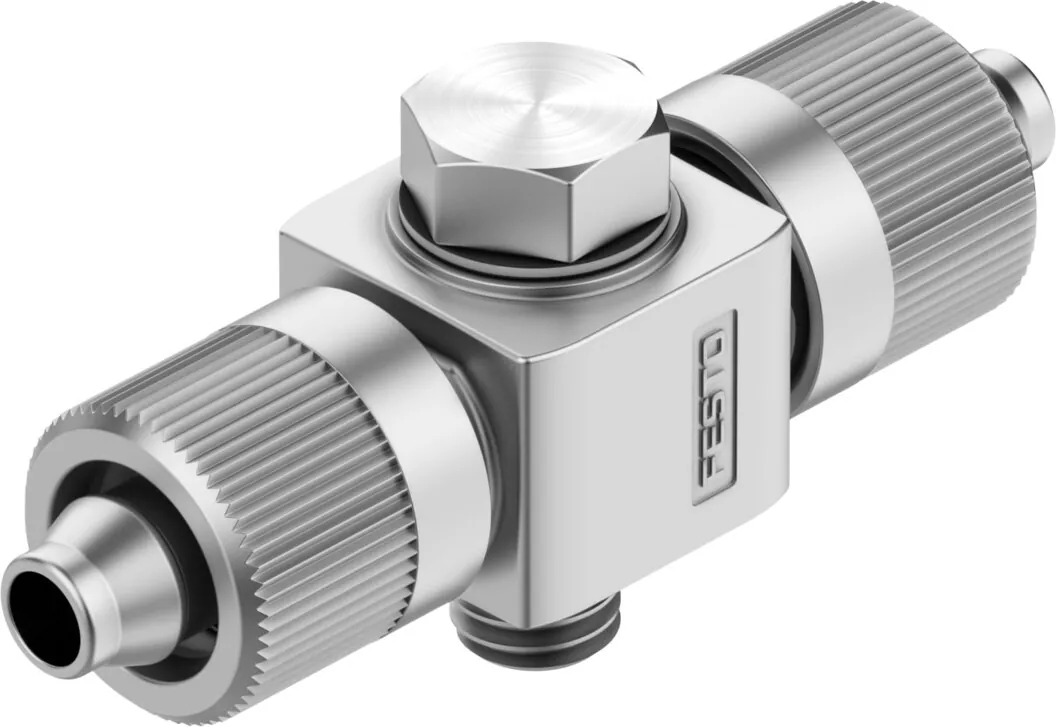

Тройник с накидной гайкой Festo TCK-M5-PK-4: поворотный, с 2 уплотнительными кольцами.

Присоединение 1
Наружная резьба M5
Условный проход
2 мм
Тип уплотнения резьбового соединения
Уплотнительное кольцо
Положение при сборке
Любое
Форма
Т-образный
Масса
14 г

Цена и срок — в коммерческом предложении: считаем авиа- и наземную доставку.

Присоединение 1

  • Наружная резьба G1/2
  • Наружная резьба G1/4
  • Наружная резьба G1/8
  • Наружная резьба G3/8
  • Наружная резьба M5

Характеристики

Технические данные TCK-M5-PK-4

Основные

Условный проход
2 мм
Тип уплотнения резьбового соединения
Уплотнительное кольцо
Положение при сборке
Любое
Форма
Т-образный
Размер контейнера
10
Номинальный момент затяжки
1,33 Н·м
Допуск для номинального момента затяжки
± 20 %
Пневматическое подключение, канал 1
Наружная резьба M5
Пневматическое подключение, канал 2
Для шлангов с наружным диаметром 6 мм; для штуцеров с накидной гайкой под шланг с внутренним диаметром 4 мм

Условия работы

Рабочее давление во всём диапазоне температур
−0,095 … 1 МПа
Полный диапазон температур рабочего давления
−0,95 … 10 бар
Рабочая среда
Сжатый воздух в соответствии с ISO8573-1:2010 [7:-:-]
Примечание по рабочей среде
Возможна работа со смазкой
Классификация сопротивления коррозии CRC
1 — Низкая стойкость к коррозии
Соответствие PWIS (вещества, мешающие окраске)
VDMA24364-B1/B2-L
Температура окружающей среды
−10 … 60 °C

Материалы

Материал накидной гайки
Анодированный алюминий
Замечания по материалу
Соответствует директиве по ограничению использования опасных веществ (RoHS)
Материал уплотнительного кольца
NBR; Легированная сталь, нержавеющая
Материал корпуса
Цинковая штамповка
Материал пустотелого болта
Гальванизированная сталь
Материал поворотного фитинга
Цинковая штамповка

Документы

Документация

PDFТаблица данных TCK-M5-PK-4PDF · Festo · на русскомTCKВсе исполнения серии14 позиций, подбор по параметрам

FAQ

Частые вопросы

TCK-M5-PK-4: цены, сроки, документы.

Не нашли ответ?

Задайте вопрос инженеру — ответим в течение рабочего дня.

Задать вопрос +7 (812) 907-45-64
01Какие характеристики у TCK-M5-PK-4?

Тройник с накидной гайкой Festo TCK-M5-PK-4, артикул 4563: присоединение 1 — наружная резьба M5; условный проход — 2 мм; тип уплотнения резьбового соединения — уплотнительное кольцо; положение при сборке — любое; форма — Т-образный; масса — 14 г. Все характеристики — в таблице на этой странице, они взяты из таблицы данных Festo.

02В каких условиях можно использовать TCK-M5-PK-4?

По таблице данных Festo: температура окружающей среды — −10 … 60 °C; рабочая среда — сжатый воздух в соответствии с ISO8573-1:2010 [7:-:-].

03Из каких материалов изготовлен TCK-M5-PK-4?

Материал накидной гайки — анодированный алюминий; материал уплотнительного кольца — NBR, легированная сталь, нержавеющая; материал корпуса — цинковая штамповка; материал пустотелого болта — гальванизированная сталь. Материалы указаны по таблице данных Festo.

04Какие исполнения есть в серии TCK, кроме TCK-M5-PK-4?

В серии «Тройник с накидной гайкой TCK» — 14 позиций. У TCK-M5-PK-4: присоединение 1 — наружная резьба M5. Другие варианты (присоединение 1: наружная резьба G1/8) переключаются на этой странице. Все позиции серии с отбором по параметрам — на странице серии.

05Есть ли на TCK-M5-PK-4 документация и 3D-модель?

На этой странице: таблица данных Festo в PDF; 3D-модель Festo — во вкладке «3D». Скачивание без регистрации.

06Сколько стоит TCK-M5-PK-4 и какой срок поставки?

Цену и срок сообщаем в коммерческом предложении: добавьте TCK-M5-PK-4 в список и отправьте запрос. Срок указываем для авиа- и наземной доставки, обычно отвечаем в течение рабочего дня.

07TCK-M5-PK-4 — это оригинальная продукция Festo?

Да. Поставляем оригинальную продукцию Festo, артикул производителя — 4563; ввоз официальный, с грузовой таможенной декларацией.
