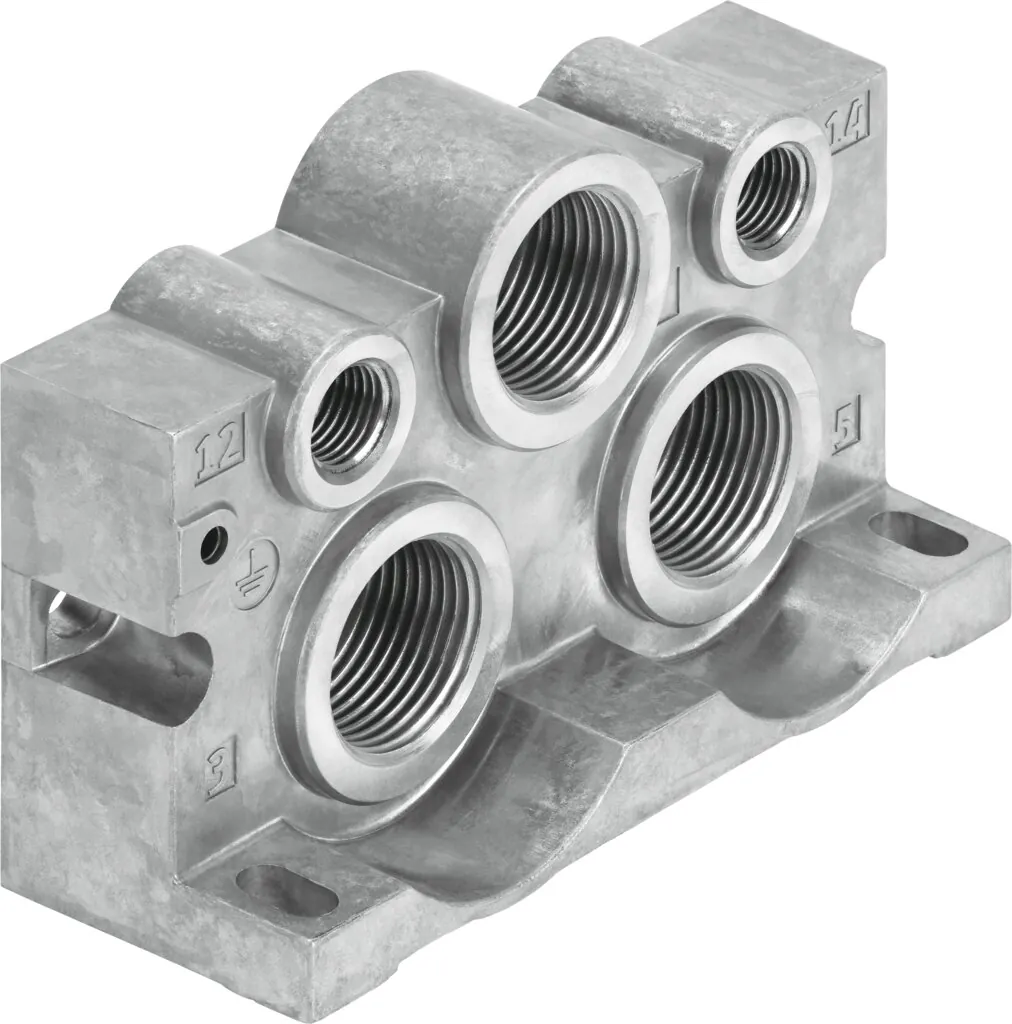

FestoТорцевая плита

VABE-S1-2RZ-N34

GTIN 4052568428839 Оригинал Festo

Торцевая плита Festo VABE-S1-2RZ-N34: 3/4 NPT; ISO 5599-1.

Присоединение 1
3/4 NPT
Основан на стандарте
ISO 5599-1
Ширина
44 мм
Функция быстрого выхлопа
Через дроссельную плиту
Пригодность для работы с вакуумом
Да
Масса
370 г

Цена и срок — в коммерческом предложении: считаем авиа- и наземную доставку.

Присоединение 1

Основан на стандарте

Характеристики

Технические данные VABE-S1-2RZ-N34

Основные

Ширина
44 мм
Функция быстрого выхлопа
Через дроссельную плиту
Основан на стандарте
ISO 5599-1
Пригодность для работы с вакуумом
Да
Обозначение CE (см. заявление о соответствии)
В соответствии с директивой EU по оборудованию низкого напряжения
Тип крепления
Через сквозное отверстие под винт M6
Подвод пилотного воздуха 12/14
1/4 NPT
Пневматическое подключение, канал 1
3/4 NPT
Пневматическое подключение, канал 3
3/4 NPT
Пневматическое присоединение, канал 5
3/4 NPT

Условия работы

Рабочее давление
0 … 10 бар
Рабочая среда
Сжатый воздух в соответствии с ISO8573-1:2010 [7:4:4]
Примечание по рабочей среде
Возможна работа со смазкой (впоследствии требуется постоянная смазка)
Классификация сопротивления коррозии CRC
0 — Нет стойкости к коррозии
Соответствие PWIS (вещества, мешающие окраске)
VDMA24364-B1/B2-L
Температура хранения
−20 … 60 °C
Температура среды
−10 … 50 °C
Рабочая среда пилотного каскада
Сжатый воздух в соответствии с ISO8573-1:2010 [7:4:4]
Температура окружающей среды
−10 … 50 °C

Масса

Вес продукта
370 г

Материалы

Замечания по материалу
Соответствует директиве по ограничению использования опасных веществ (RoHS)
Материал концевой плиты
Алюминиевое литье под давление

Документы

Документация

PDFТаблица данных VABE-S1-2RZ-N34PDF · Festo · на русскомVABEВсе исполнения серии25 позиций, подбор по параметрам

FAQ

Частые вопросы

VABE-S1-2RZ-N34: цены, сроки, документы.

Не нашли ответ?

Задайте вопрос инженеру — ответим в течение рабочего дня.

Задать вопрос +7 (812) 907-45-64
01Какие характеристики у VABE-S1-2RZ-N34?

Торцевая плита Festo VABE-S1-2RZ-N34, артикул 8032673: присоединение 1 — 3/4 NPT; основан на стандарте — ISO 5599-1; ширина — 44 мм; функция быстрого выхлопа — через дроссельную плиту; пригодность для работы с вакуумом — да; масса — 370 г. Все характеристики — в таблице на этой странице, они взяты из таблицы данных Festo.

02При каком давлении и температуре работает VABE-S1-2RZ-N34?

По таблице данных Festo: рабочее давление — 0 … 10 бар; температура окружающей среды — −10 … 50 °C; температура среды — −10 … 50 °C; рабочая среда — сжатый воздух в соответствии с ISO8573-1:2010 [7:4:4].

03Из каких материалов изготовлен VABE-S1-2RZ-N34?

Материал концевой плиты — алюминиевое литье под давление. Материалы указаны по таблице данных Festo.

04Какие исполнения есть в серии VABE, кроме VABE-S1-2RZ-N34?

В серии «Торцевая плита VABE» — 25 позиций. У VABE-S1-2RZ-N34: присоединение 1 — 3/4 NPT; основан на стандарте — ISO 5599-1. Другие варианты (присоединение 1: 1/2 NPT, G1/2, G3/4) переключаются на этой странице. Все позиции серии с отбором по параметрам — на странице серии.

05Есть ли на VABE-S1-2RZ-N34 документация и 3D-модель?

На этой странице: таблица данных Festo в PDF; 3D-модель Festo — во вкладке «3D». Скачивание без регистрации.

06Сколько стоит VABE-S1-2RZ-N34 и какой срок поставки?

Цену и срок сообщаем в коммерческом предложении: добавьте VABE-S1-2RZ-N34 в список и отправьте запрос. Срок указываем для авиа- и наземной доставки, обычно отвечаем в течение рабочего дня.

07VABE-S1-2RZ-N34 — это оригинальная продукция Festo?

Да. Поставляем оригинальную продукцию Festo, артикул производителя — 8032673; ввоз официальный, с грузовой таможенной декларацией.
