FestoМонтажная плита

VABS-P16-10S-M5

GTIN 4052568459413 Оригинал Festo

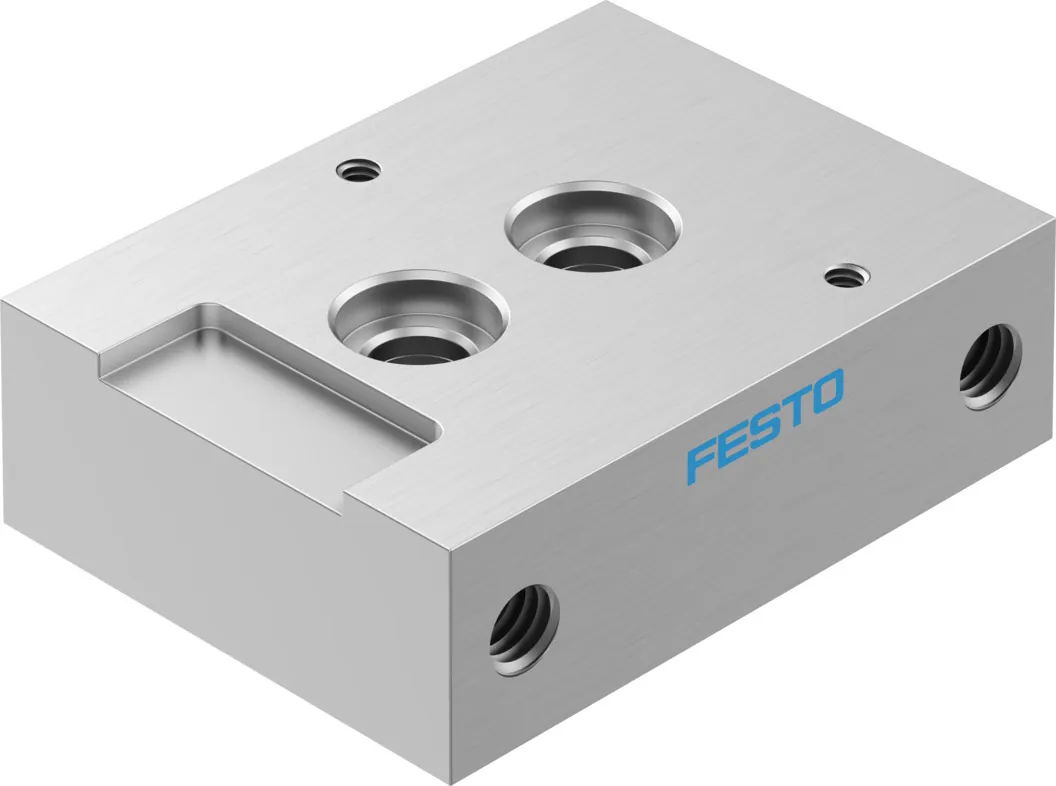

Монтажная плита Festo VABS-P16-10S-M5: со сквозным отверстием; с внутренней резьбой.

Ширина
26 мм
Положение при сборке
Любое
Макс. количество распределителей
1
Относительная влажность воздуха
0 — 60 %; не конденсирующий
Пневматическое подключение, канал 1
M5
Масса
25 г

Цена и срок — в коммерческом предложении: считаем авиа- и наземную доставку.

Тип крепления

Подходит к: VEAE всех размеров

Характеристики

Технические данные VABS-P16-10S-M5

Основные

Ширина
26 мм
Положение при сборке
Любое
Специальные характеристики
Совместим с кислородом по DIN EN 1797
Макс. количество распределителей
1
Относительная влажность воздуха
0 — 60 %; не конденсирующий
Тип крепления
Со сквозным отверстием; с внутренней резьбой
Пневматическое подключение, канал 1
M5
Пневматическое подключение, канал 2
M5

Условия работы

Рабочее давление
0 … 7 бар
Рабочая среда
Сжатый воздух по ISO 8573-1:2010 [6:3:4]; Инертные газы; Воздух; Кислород; Азот
Примечание по рабочей среде
Операция смазывания невозможна; Максимальный размер частиц: 5 мкм
Классификация сопротивления коррозии CRC
2 — Средняя стойкость к коррозии
Соответствие PWIS (вещества, мешающие окраске)
VDMA24364-B2-L
Температура хранения
−20 … 70 °C
Температура среды
−10 … 60 °C
Температура окружающей среды
−10 … 60 °C

Масса

Вес продукта
25 г

Материалы

Замечания по материалу
Соответствует директиве по ограничению использования опасных веществ (RoHS)
Материал соединительной плиты
Алюминиевый сплав

Документы

Документация

PDFТаблица данных VABS-P16-10S-M5PDF · Festo · на русскомVABSВсе исполнения серии30 позиций, подбор по параметрам

FAQ

Частые вопросы

VABS-P16-10S-M5: цены, сроки, документы.

Не нашли ответ?

Задайте вопрос инженеру — ответим в течение рабочего дня.

Задать вопрос +7 (812) 907-45-64
01Какие характеристики у VABS-P16-10S-M5?

Монтажная плита Festo VABS-P16-10S-M5, артикул 8097804: ширина — 26 мм; положение при сборке — любое; макс. количество распределителей — 1; относительная влажность воздуха — 0 — 60 %, не конденсирующий; пневматическое подключение, канал 1 — M5; масса — 25 г. Все характеристики — в таблице на этой странице, они взяты из таблицы данных Festo.

02При каком давлении и температуре работает VABS-P16-10S-M5?

По таблице данных Festo: рабочее давление — 0 … 7 бар; температура окружающей среды — −10 … 60 °C; температура среды — −10 … 60 °C; рабочая среда — сжатый воздух по ISO 8573-1:2010 [6:3:4], инертные газы, воздух, кислород, азот.

03Из каких материалов изготовлен VABS-P16-10S-M5?

Материал соединительной плиты — алюминиевый сплав. Материалы указаны по таблице данных Festo.

04Какие исполнения есть в серии VABS, кроме VABS-P16-10S-M5?

В серии «Монтажная плита VABS» — 30 позиций. У VABS-P16-10S-M5: тип крепления — со сквозным отверстием, с внутренней резьбой. Другие варианты (тип крепления: со сквозным отверстием, через сквозное отверстие под винт M5, через сквозное отверстие под винт M6) переключаются на этой странице. Все позиции серии с отбором по параметрам — на странице серии.

05К каким изделиям подходит VABS-P16-10S-M5?

По каталогам Festo: VEAE всех размеров.

06Есть ли на VABS-P16-10S-M5 документация и 3D-модель?

На этой странице: таблица данных Festo в PDF; 3D-модель Festo — во вкладке «3D». Скачивание без регистрации.

07Сколько стоит VABS-P16-10S-M5 и какой срок поставки?

Цену и срок сообщаем в коммерческом предложении: добавьте VABS-P16-10S-M5 в список и отправьте запрос. Срок указываем для авиа- и наземной доставки, обычно отвечаем в течение рабочего дня.

08VABS-P16-10S-M5 — это оригинальная продукция Festo?

Да. Поставляем оригинальную продукцию Festo, артикул производителя — 8097804; ввоз официальный, с грузовой таможенной декларацией.
