FestoКатушка электромагнитная

VACN-N-A1-1

GTIN 4052568280482 Оригинал Festo

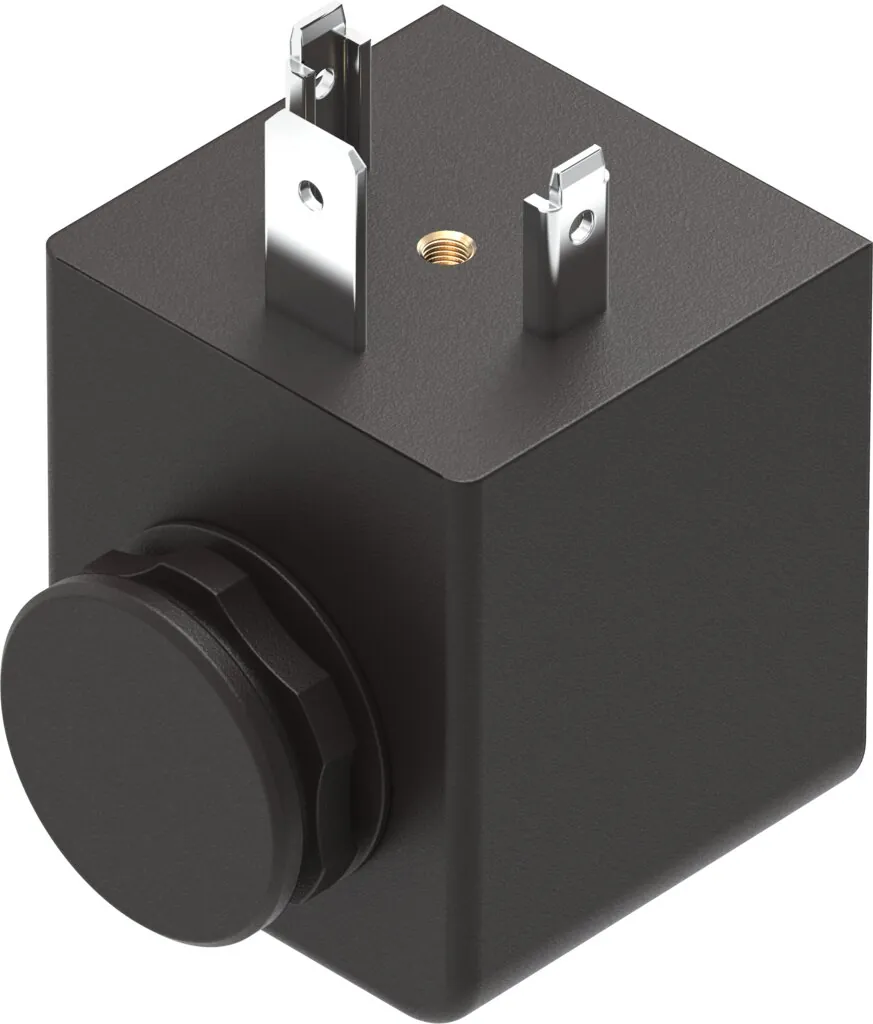

Катушка электромагнитная Festo VACN-N-A1-1: for armature system FN, connection pattern type A, to EN 175 301, 24 V DC.

Тип крепления
С рифленой гайкой
Тип управления
Электрический
Положение при сборке
Любое
Рабочий цикл
100 %
Класс изоляции
F
Масса
95 г

Цена и срок — в коммерческом предложении: считаем авиа- и наземную доставку.

Тип крепления

Обозначение

Что означает VACN-N-A1-1

  1. VACNСерия

    Катушка электромагнитная

  2. NТип катушки

    Катушка N для якорной трубки 9 мм

  3. A1Электрическое подключение

    Разъём, форма A по EN 175301-803

  4. 1Номинальное напряжение

    24 В пост. тока

Характеристики

Технические данные VACN-N-A1-1

Основные

Тип управления
Электрический
Положение при сборке
Любое
Рабочий цикл
100 %
Класс изоляции
F
Класс изоляции эмалированног опровода
F
Характеристики катушки
24 В пост. тока: 0.7 Вт
Допустимые колебания напряжения
+/- 10 %
Сертификационный департамент
DNV TAA000011 Дж
Класс защиты
IP65
Электрическое подключение
Расположение контактов тип А по EN 175301-803; По DIN EN 175301-803
Тип крепления
С рифленой гайкой

Условия работы

Классификация сопротивления коррозии CRC
2 — Средняя стойкость к коррозии
Соответствие PWIS (вещества, мешающие окраске)
VDMA24364-B2-L
Температура окружающей среды
−20 … 60 °C

Масса

Вес продукта
95 г

Материалы

Замечания по материалу
Соответствует директиве по ограничению использования опасных веществ (RoHS)
Материал корпуса
Пластик; Сталь
Материал электрического контакта
Латунь
Материал оплетки
Медь

Документы

Документация

PDFТаблица данных VACN-N-A1-1PDF · Festo · на русскомPDFКаталог Festo VACNPDF · на английском · Festo, 2026VACNВсе исполнения серии14 позиций, подбор по параметрам

FAQ

Частые вопросы

VACN-N-A1-1: цены, сроки, документы.

Не нашли ответ?

Задайте вопрос инженеру — ответим в течение рабочего дня.

Задать вопрос +7 (812) 907-45-64
01Какие характеристики у VACN-N-A1-1?

Катушка электромагнитная Festo VACN-N-A1-1, артикул 8029144: тип крепления — с рифленой гайкой; тип управления — электрический; положение при сборке — любое; рабочий цикл — 100 %; класс изоляции — F; масса — 95 г. Все характеристики — в таблице на этой странице, они взяты из таблицы данных Festo.

02Как подобрать катушку к распределителю?

По напряжению питания и типу разъёма — они указаны в характеристиках.

03В каких условиях можно использовать VACN-N-A1-1?

По таблице данных Festo: температура окружающей среды — −20 … 60 °C; класс защиты — IP65.

04Из каких материалов изготовлен VACN-N-A1-1?

Материал корпуса — пластик, сталь; материал электрического контакта — латунь; материал оплетки — медь. Материалы указаны по таблице данных Festo.

05Как расшифровать обозначение VACN-N-A1-1?

VACN — катушка электромагнитная; N — тип катушки: катушка N для якорной трубки 9 мм; A1 — электрическое подключение: разъём, форма A по EN 175301-803; 1 — номинальное напряжение: 24 В пост. тока.

06Какие исполнения есть в серии VACN, кроме VACN-N-A1-1?

В серии «Катушка электромагнитная VACN» — 14 позиций. У VACN-N-A1-1: тип крепления — с рифленой гайкой. Другие варианты (тип крепления: с контргайкой) переключаются на этой странице. Все позиции серии с отбором по параметрам — на странице серии.

07Есть ли на VACN-N-A1-1 документация и 3D-модель?

На этой странице: таблица данных Festo в PDF; каталог Festo VACN; 3D-модель Festo — во вкладке «3D». Скачивание без регистрации.

08Сколько стоит VACN-N-A1-1 и какой срок поставки?

Цену и срок сообщаем в коммерческом предложении: добавьте VACN-N-A1-1 в список и отправьте запрос. Срок указываем для авиа- и наземной доставки, обычно отвечаем в течение рабочего дня.

09VACN-N-A1-1 — это оригинальная продукция Festo?

Да. Поставляем оригинальную продукцию Festo, артикул производителя — 8029144; ввоз официальный, с грузовой таможенной декларацией.
