FestoКатушка электромагнитная

VACN-N-A1-3A

GTIN 4052568280390 Оригинал Festo

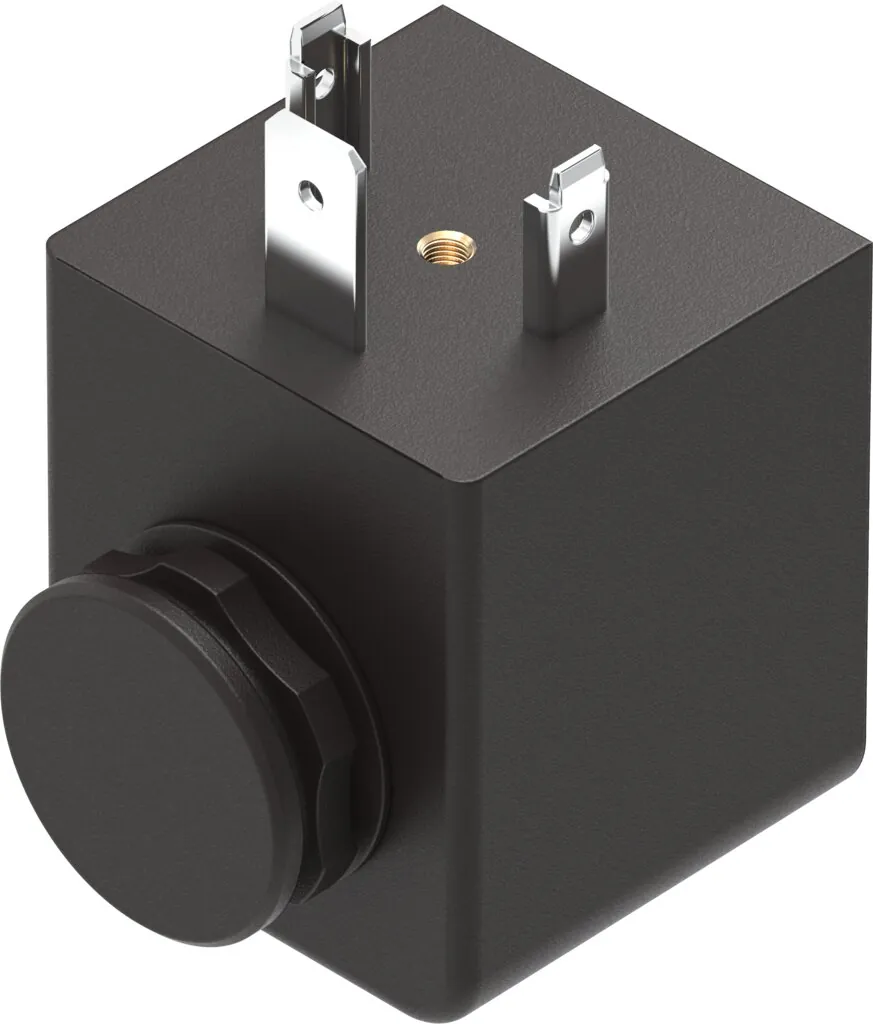

Катушка электромагнитная Festo VACN-N-A1-3A: for armature system FN, connection pattern type A, to EN 175 301, 230V AC/50-60 Hz.

Тип крепления
С рифленой гайкой
Тип управления
Электрический
Положение при сборке
Любое
Рабочий цикл
100 %
Класс изоляции
F
Масса
95 г

Цена и срок — в коммерческом предложении: считаем авиа- и наземную доставку.

Тип крепления

Обозначение

Что означает VACN-N-A1-3A

  1. VACNСерия

    Катушка электромагнитная

  2. NТип катушки

    Катушка N для якорной трубки 9 мм

  3. A1Электрическое подключение

    Разъём, форма A по EN 175301-803

  4. 3AНоминальное напряжение

    230 В перем. тока, 50-60 Гц

Характеристики

Технические данные VACN-N-A1-3A

Основные

Тип управления
Электрический
Положение при сборке
Любое
Рабочий цикл
100 %
Класс изоляции
F
Класс изоляции эмалированног опровода
F
Характеристики катушки
230 В перем. тока: 50 Гц, мощность переключения 6.2 В·А, мощность удержания 3.7 В·А; 230 В перем. тока: 60 Гц, мощность переключения 4.9 В·А, мощность удержания 2.9 В·А
Импульсная мощность
4 кВ
Степень загрязнения
3
Допустимые колебания напряжения
+/- 10 %
Обозначение CE (см. заявление о соответствии)
В соответствии с директивой EU по оборудованию низкого напряжения
Маркировка UKCA (см. декларацию о соответствии)
По британским нормам для электрооборудования
Сертификационный департамент
DNV TAA000011 Дж
Класс защиты
IP65
Электрическое подключение
Расположение контактов тип А по EN 175301-803; По DIN EN 175301-803
Тип крепления
С рифленой гайкой

Условия работы

Классификация сопротивления коррозии CRC
2 — Средняя стойкость к коррозии
Соответствие PWIS (вещества, мешающие окраске)
VDMA24364-B2-L
Температура окружающей среды
−20 … 60 °C

Масса

Вес продукта
95 г

Материалы

Замечания по материалу
Соответствует директиве по ограничению использования опасных веществ (RoHS)
Материал корпуса
Пластик; Сталь
Материал электрического контакта
Латунь
Материал оплетки
Медь

Документы

Документация

PDFТаблица данных VACN-N-A1-3APDF · Festo · на русскомPDFКаталог Festo VACNPDF · на английском · Festo, 2026VACNВсе исполнения серии14 позиций, подбор по параметрам

FAQ

Частые вопросы

VACN-N-A1-3A: цены, сроки, документы.

Не нашли ответ?

Задайте вопрос инженеру — ответим в течение рабочего дня.

Задать вопрос +7 (812) 907-45-64
01Какие характеристики у VACN-N-A1-3A?

Катушка электромагнитная Festo VACN-N-A1-3A, артикул 8029135: тип крепления — с рифленой гайкой; тип управления — электрический; положение при сборке — любое; рабочий цикл — 100 %; класс изоляции — F; масса — 95 г. Все характеристики — в таблице на этой странице, они взяты из таблицы данных Festo.

02Как подобрать катушку к распределителю?

По напряжению питания и типу разъёма — они указаны в характеристиках.

03В каких условиях можно использовать VACN-N-A1-3A?

По таблице данных Festo: температура окружающей среды — −20 … 60 °C; класс защиты — IP65.

04Из каких материалов изготовлен VACN-N-A1-3A?

Материал корпуса — пластик, сталь; материал электрического контакта — латунь; материал оплетки — медь. Материалы указаны по таблице данных Festo.

05Как расшифровать обозначение VACN-N-A1-3A?

VACN — катушка электромагнитная; N — тип катушки: катушка N для якорной трубки 9 мм; A1 — электрическое подключение: разъём, форма A по EN 175301-803; 3A — номинальное напряжение: 230 В перем. тока, 50-60 Гц.

06Какие исполнения есть в серии VACN, кроме VACN-N-A1-3A?

В серии «Катушка электромагнитная VACN» — 14 позиций. У VACN-N-A1-3A: тип крепления — с рифленой гайкой. Другие варианты (тип крепления: с контргайкой) переключаются на этой странице. Все позиции серии с отбором по параметрам — на странице серии.

07Есть ли на VACN-N-A1-3A документация и 3D-модель?

На этой странице: таблица данных Festo в PDF; каталог Festo VACN; 3D-модель Festo — во вкладке «3D». Скачивание без регистрации.

08Сколько стоит VACN-N-A1-3A и какой срок поставки?

Цену и срок сообщаем в коммерческом предложении: добавьте VACN-N-A1-3A в список и отправьте запрос. Срок указываем для авиа- и наземной доставки, обычно отвечаем в течение рабочего дня.

09VACN-N-A1-3A — это оригинальная продукция Festo?

Да. Поставляем оригинальную продукцию Festo, артикул производителя — 8029135; ввоз официальный, с грузовой таможенной декларацией.
