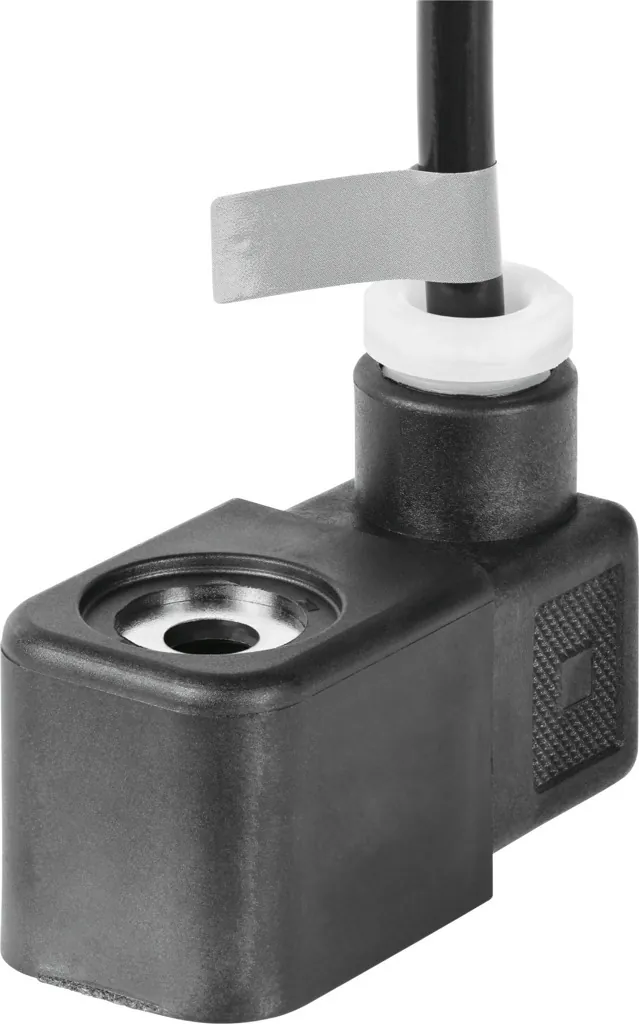

FestoКатушка электромагнитная

VACN-N-K1-16B-EX4-M

GTIN 4052568280468 Оригинал Festo

Катушка электромагнитная Festo VACN-N-K1-16B-EX4-M: for armature system FN, 3m cable, 120V AC/60 Hz and 110V AC/50-60 Hz, encapsulation solenoid coil for armature system FN, 3m cable, 120V AC/60 Hz and 110V AC/50-60 Hz, encapsulation.

Тип крепления
С рифленой гайкой
Тип управления
Электрический
Положение при сборке
Любое
Рабочий цикл
100 %
Класс изоляции
F
Масса
353 г

Цена и срок — в коммерческом предложении: считаем авиа- и наземную доставку.

Тип крепления

Обозначение

Что означает VACN-N-K1-16B-EX4-M

  1. VACNСерия

    Катушка электромагнитная

  2. NТип катушки

    Катушка N для якорной трубки 9 мм

  3. K1Электрическое подключение

    Кабель

  4. 16BНоминальное напряжение

    120 В перем. тока, 60 Гц и 110 В перем. тока, 50-60 Гц

  5. EX4Взрывозащита

    По директиве ATEX, категория II 2GD

  6. MВид взрывозащиты

    Герметизация компаундом

Характеристики

Технические данные VACN-N-K1-16B-EX4-M

Основные

Тип управления
Электрический
Положение при сборке
Любое
Рабочий цикл
100 %
Класс изоляции
F
Класс изоляции эмалированног опровода
H
Характеристики катушки
110 В перем. тока: 50/60 Гц, мощность: 2.4 В·А
Допустимые колебания напряжения
+/- 10 %
Обозначение CE (см. заявление о соответствии)
В соответствии с директивой EU по взрывозащите (ATEX); в соответствии с директивой EU RoHS
Маркировка UKCA (см. декларацию о соответствии)
По британским нормам взрывозащиты; По британским нормам RoHS
Сертификация взрывозащиты за пределами Евросоюза
EPL Db (BR); EPL Db (CN); EPL Db (GB); EPL Db (IEC-EX); EPL Gb (BR); EPL Gb (CN); EPL Gb (GB); EPL Gb (IEC-EX)
Сертификационный департамент
CCC 2021322307003994; DNV 15.0189X; DNV TAA000011 Дж; GYJ21.1327X; IECEx PTB 15.0016X; PTB 14 ATEX 2027 X
Категория ATEX Газ
II 2G
Категория ATEX Пыль
II 2D
Взрывозащита типа "Газ"
Ex mb IIC T6 Gb
Взрывозащита типа "Пыль"
Ex mb tb IIIC T80°C Db
Взрывобезопасная температура окружающей среды
−20°C <= Ta <= +50°C
Класс защиты
IP65
Электрическое подключение
Кабель
Диаметр кабеля
7 мм
Длина кабеля
3 м
Тип крепления
С рифленой гайкой

Условия работы

Классификация сопротивления коррозии CRC
2 — Средняя стойкость к коррозии
Соответствие PWIS (вещества, мешающие окраске)
VDMA24364-B2-L
Температура окружающей среды
−20 … 50 °C

Масса

Вес продукта
353 г

Материалы

Замечания по материалу
Соответствует директиве по ограничению использования опасных веществ (RoHS)
Материал корпуса
Пластик; Сталь
Материал оплетки
Медь

Документы

Документация

PDFТаблица данных VACN-N-K1-16B-EX4-MPDF · Festo · на русскомPDFКаталог Festo VACNPDF · на английском · Festo, 2026VACNВсе исполнения серии14 позиций, подбор по параметрам

FAQ

Частые вопросы

VACN-N-K1-16B-EX4-M: цены, сроки, документы.

Не нашли ответ?

Задайте вопрос инженеру — ответим в течение рабочего дня.

Задать вопрос +7 (812) 907-45-64
01Какие характеристики у VACN-N-K1-16B-EX4-M?

Катушка электромагнитная Festo VACN-N-K1-16B-EX4-M, артикул 8029142: тип крепления — с рифленой гайкой; тип управления — электрический; положение при сборке — любое; рабочий цикл — 100 %; класс изоляции — F; масса — 353 г. Все характеристики — в таблице на этой странице, они взяты из таблицы данных Festo.

02Как подобрать катушку к распределителю?

По напряжению питания и типу разъёма — они указаны в характеристиках.

03В каких условиях можно использовать VACN-N-K1-16B-EX4-M?

По таблице данных Festo: температура окружающей среды — −20 … 50 °C; класс защиты — IP65.

04Из каких материалов изготовлен VACN-N-K1-16B-EX4-M?

Материал корпуса — пластик, сталь; материал оплетки — медь. Материалы указаны по таблице данных Festo.

05Как расшифровать обозначение VACN-N-K1-16B-EX4-M?

VACN — катушка электромагнитная; N — тип катушки: катушка N для якорной трубки 9 мм; K1 — электрическое подключение: кабель; 16B — номинальное напряжение: 120 В перем. тока, 60 Гц и 110 В перем. тока, 50-60 Гц; EX4 — взрывозащита: по директиве ATEX, категория II 2GD; M — вид взрывозащиты: герметизация компаундом.

06Какие исполнения есть в серии VACN, кроме VACN-N-K1-16B-EX4-M?

В серии «Катушка электромагнитная VACN» — 14 позиций. У VACN-N-K1-16B-EX4-M: тип крепления — с рифленой гайкой. Другие варианты (тип крепления: с контргайкой) переключаются на этой странице. Все позиции серии с отбором по параметрам — на странице серии.

07Есть ли на VACN-N-K1-16B-EX4-M документация и 3D-модель?

На этой странице: таблица данных Festo в PDF; каталог Festo VACN; 3D-модель Festo — во вкладке «3D». Скачивание без регистрации.

08Сколько стоит VACN-N-K1-16B-EX4-M и какой срок поставки?

Цену и срок сообщаем в коммерческом предложении: добавьте VACN-N-K1-16B-EX4-M в список и отправьте запрос. Срок указываем для авиа- и наземной доставки, обычно отвечаем в течение рабочего дня.

09VACN-N-K1-16B-EX4-M — это оригинальная продукция Festo?

Да. Поставляем оригинальную продукцию Festo, артикул производителя — 8029142; ввоз официальный, с грузовой таможенной декларацией.
