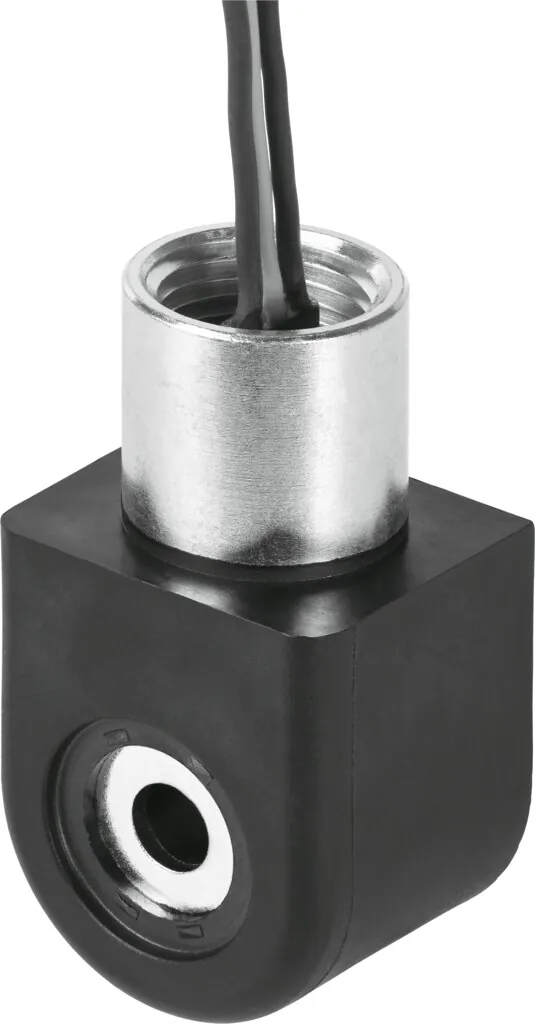

FestoКатушка электромагнитная

VACN-N-K11-1-0.5-U4-M

GTIN 4052568280505 Оригинал Festo

Катушка электромагнитная Festo VACN-N-K11-1-0.5-U4-M: for armature system FN, line with insulating conduit connection, 24 V DC, encapsulation.

Тип крепления
С рифленой гайкой
Тип управления
Электрический
Положение при сборке
Любое
Рабочий цикл
100 %
Класс изоляции
H
Масса
207 г

Цена и срок — в коммерческом предложении: считаем авиа- и наземную доставку.

Тип крепления

Обозначение

Что означает VACN-N-K11-1-0.5-U4-M

  1. VACNСерия

    Катушка электромагнитная

  2. NТип катушки

    Катушка N для якорной трубки 9 мм

  3. K11Электрическое подключение

    Кабель с присоединением защитной трубки

  4. 1Номинальное напряжение

    24 В пост. тока

  5. 0.5Длина кабеля, м

    0,5

  6. U4Сертификация

    Class 1 Div 1 по NEC 500

  7. MВид взрывозащиты

    Герметизация компаундом

Характеристики

Технические данные VACN-N-K11-1-0.5-U4-M

Основные

Тип управления
Электрический
Положение при сборке
Любое
Рабочий цикл
100 %
Класс изоляции
H
Класс изоляции эмалированног опровода
H
Характеристики катушки
24 В пост. тока: 4.6 Вт
Допустимые колебания напряжения
+/- 10 %
Сертификация взрывозащиты за пределами Евросоюза
Class I, Div. 1 (CA); Class I, Div. 1 (US); Class I, Div. 2 (CA); Class II, Div. 1 (CA); Class II, Div. 1 (US); Class III, Div. 1 (CA); Class III, Div. 1 (US); EPL Gb (US)
Сертификационный департамент
CSA 265489; DNV TAA000011 Дж; FM 3053936
Взрывозащита типа "Газ"
AEx m II T4; Ex m II T4
Взрывобезопасная температура окружающей среды
−20°C <= Ta <= +60°C
Класс защиты
IP65
Электрическое подключение
Кабель
Длина кабеля
0,61 м
Тип крепления
С рифленой гайкой

Условия работы

Классификация сопротивления коррозии CRC
2 — Средняя стойкость к коррозии
Соответствие PWIS (вещества, мешающие окраске)
VDMA24364 zone III
Температура окружающей среды
−20 … 60 °C

Масса

Вес продукта
207 г

Материалы

Замечания по материалу
Соответствует директиве по ограничению использования опасных веществ (RoHS)
Материал корпуса
Пластик; Сталь
Материал оплетки
Медь

Документы

Документация

PDFТаблица данных VACN-N-K11-1-0.5-U4-MPDF · Festo · на русскомPDFКаталог Festo VACNPDF · на английском · Festo, 2026VACNВсе исполнения серии14 позиций, подбор по параметрам

FAQ

Частые вопросы

VACN-N-K11-1-0.5-U4-M: цены, сроки, документы.

Не нашли ответ?

Задайте вопрос инженеру — ответим в течение рабочего дня.

Задать вопрос +7 (812) 907-45-64
01Какие характеристики у VACN-N-K11-1-0.5-U4-M?

Катушка электромагнитная Festo VACN-N-K11-1-0.5-U4-M, артикул 8029146: тип крепления — с рифленой гайкой; тип управления — электрический; положение при сборке — любое; рабочий цикл — 100 %; класс изоляции — H; масса — 207 г. Все характеристики — в таблице на этой странице, они взяты из таблицы данных Festo.

02Как подобрать катушку к распределителю?

По напряжению питания и типу разъёма — они указаны в характеристиках.

03В каких условиях можно использовать VACN-N-K11-1-0.5-U4-M?

По таблице данных Festo: температура окружающей среды — −20 … 60 °C; класс защиты — IP65.

04Из каких материалов изготовлен VACN-N-K11-1-0.5-U4-M?

Материал корпуса — пластик, сталь; материал оплетки — медь. Материалы указаны по таблице данных Festo.

05Как расшифровать обозначение VACN-N-K11-1-0.5-U4-M?

VACN — катушка электромагнитная; N — тип катушки: катушка N для якорной трубки 9 мм; K11 — электрическое подключение: кабель с присоединением защитной трубки; 1 — номинальное напряжение: 24 В пост. тока; 0.5 — длина кабеля, м: 0,5; U4 — сертификация: Class 1 Div 1 по NEC 500; M — вид взрывозащиты: герметизация компаундом.

06Какие исполнения есть в серии VACN, кроме VACN-N-K11-1-0.5-U4-M?

В серии «Катушка электромагнитная VACN» — 14 позиций. У VACN-N-K11-1-0.5-U4-M: тип крепления — с рифленой гайкой. Другие варианты (тип крепления: с контргайкой) переключаются на этой странице. Все позиции серии с отбором по параметрам — на странице серии.

07Есть ли на VACN-N-K11-1-0.5-U4-M документация и 3D-модель?

На этой странице: таблица данных Festo в PDF; каталог Festo VACN; 3D-модель Festo — во вкладке «3D». Скачивание без регистрации.

08Сколько стоит VACN-N-K11-1-0.5-U4-M и какой срок поставки?

Цену и срок сообщаем в коммерческом предложении: добавьте VACN-N-K11-1-0.5-U4-M в список и отправьте запрос. Срок указываем для авиа- и наземной доставки, обычно отвечаем в течение рабочего дня.

09VACN-N-K11-1-0.5-U4-M — это оригинальная продукция Festo?

Да. Поставляем оригинальную продукцию Festo, артикул производителя — 8029146; ввоз официальный, с грузовой таможенной декларацией.
