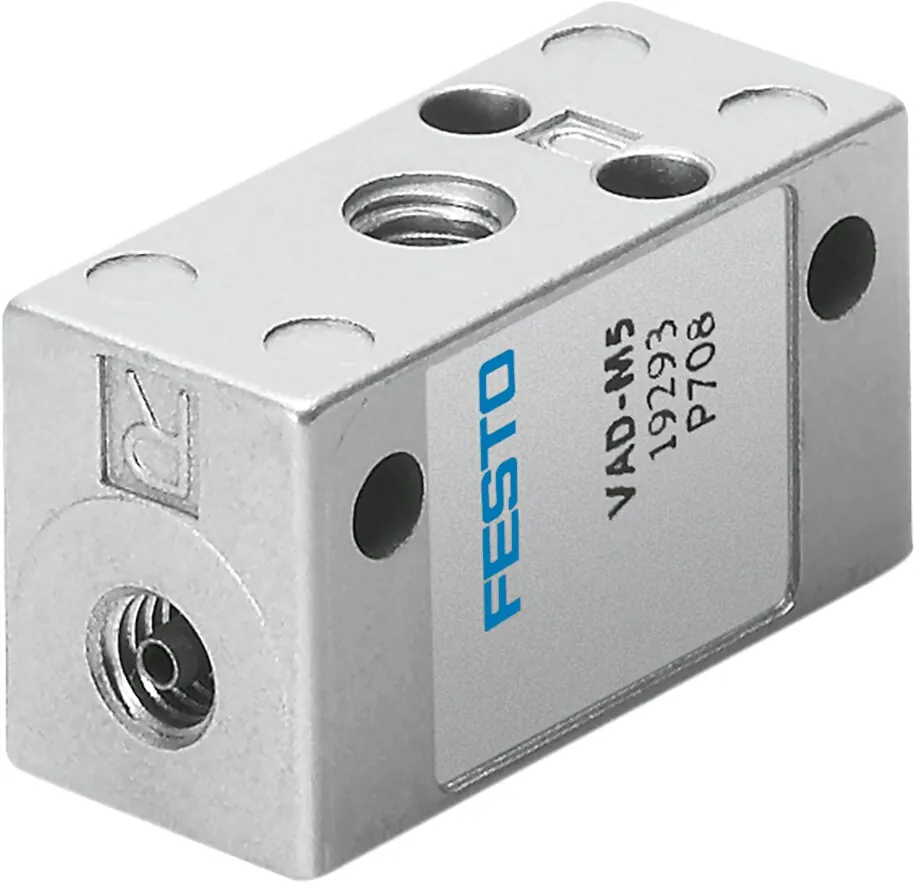

FestoГенератор вакуума

VAD-M5

GTIN 4052568067267 Оригинал Festo

Генератор вакуума Festo VAD-M5: m5; m5; со сквозным отверстием; 0,5 мм.

Присоединение 1
M5
Подключение вакуума
M5
Тип крепления
Со сквозным отверстием
Условный проход, сопло Лаваля
0,5 мм
Положение при сборке
Любое
Масса
14 г

Цена и срок — в коммерческом предложении: считаем авиа- и наземную доставку.

Обозначение

Что означает VAD-M5

  1. VADСерия

    Генератор вакуума

  2. M5Пневматическое присоединение

    Внутренняя резьба M5

Характеристики

Технические данные VAD-M5

Основные

Условный проход, сопло Лаваля
0,5 мм
Положение при сборке
Любое
Характеристика эжектора
Высокий вакуум
Тип конструкции
Т-образный
Макс. вакуум
80 %
Тип крепления
Со сквозным отверстием
Пневматическое подключение, канал 1
M5
Пневматическое подключение, канал 3
M5
Подключение вакуума
M5

Условия работы

Рабочее давление
1,5 … 10 бар
Рабочая среда
Сжатый воздух в соответствии с ISO8573-1:2010 [7:4:4]
Примечание по рабочей среде
Возможна работа со смазкой (впоследствии требуется постоянная смазка)
Соответствие PWIS (вещества, мешающие окраске)
VDMA24364-B1/B2-L
Температура среды
−20 … 80 °C
Температура окружающей среды
−20 … 80 °C

Материалы

Материал корпуса
Алюминиевое литье под давление

Принадлежности

Что подходит к VAD-M5

Фитинги, дроссели и шланги — по пневматическому присоединению из таблицы данных.

Подключение воздуха22

Документы

Документация

PDFТаблица данных VAD-M5PDF · Festo · на русскомPDFКаталог Festo VAD-VAKPDF · на английском · Festo, 2026VADВсе исполнения серии12 позиций, подбор по параметрам

FAQ

Частые вопросы

VAD-M5: цены, сроки, документы.

Не нашли ответ?

Задайте вопрос инженеру — ответим в течение рабочего дня.

Задать вопрос +7 (812) 907-45-64
01Какие характеристики у VAD-M5?

Генератор вакуума Festo VAD-M5, артикул 19293: присоединение 1 — M5; подключение вакуума — M5; тип крепления — со сквозным отверстием; условный проход, сопло Лаваля — 0,5 мм; положение при сборке — любое; масса — 14 г. Все характеристики — в таблице на этой странице, они взяты из таблицы данных Festo.

02Как работает генератор вакуума?

Эжекторный генератор создаёт разрежение потоком сжатого воздуха, который проходит через сопло, — без вакуумного насоса и электродвигателя.

03При каком давлении и температуре работает VAD-M5?

По таблице данных Festo: рабочее давление — 1,5 … 10 бар; температура окружающей среды — −20 … 80 °C; температура среды — −20 … 80 °C; рабочая среда — сжатый воздух в соответствии с ISO8573-1:2010 [7:4:4].

04Из каких материалов изготовлен VAD-M5?

Материал корпуса — алюминиевое литье под давление. Материалы указаны по таблице данных Festo.

05Как расшифровать обозначение VAD-M5?

VAD — генератор вакуума; M5 — пневматическое присоединение: внутренняя резьба M5.

06Какие исполнения есть в серии VAD, кроме VAD-M5?

В серии «Генератор вакуума VAD» — 12 позиций. Все позиции серии с отбором по параметрам — на странице серии.

07Какие принадлежности подходят к VAD-M5?

В блоке «Принадлежности» на этой странице: подключение воздуха (22). Например: QSM-M5-6. Подобраны по каталогу Festo для этого размера.

08Есть ли на VAD-M5 документация и 3D-модель?

На этой странице: таблица данных Festo в PDF; каталог Festo VAD-VAK; 3D-модель Festo — во вкладке «3D». Скачивание без регистрации.

09Сколько стоит VAD-M5 и какой срок поставки?

Цену и срок сообщаем в коммерческом предложении: добавьте VAD-M5 в список и отправьте запрос. Срок указываем для авиа- и наземной доставки, обычно отвечаем в течение рабочего дня.

10VAD-M5 — это оригинальная продукция Festo?

Да. Поставляем оригинальную продукцию Festo, артикул производителя — 19293; ввоз официальный, с грузовой таможенной декларацией.
