FestoГенератор вакуума

VADMI-45

GTIN 4052568131289 Оригинал Festo

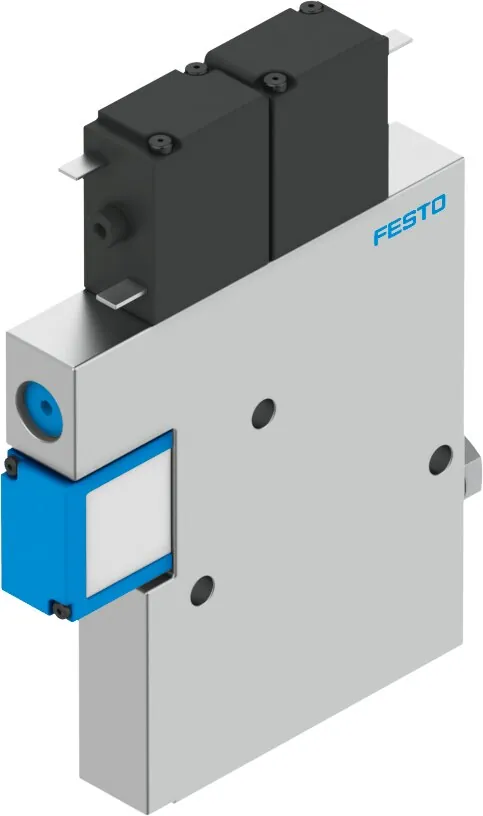

Генератор вакуума Festo VADMI-45: со встроенным распределителем с электромагнитным управлением для включения/выключения вакуума и импульса сброса.

Присоединение 1
M5
Электрическое подключение
Разъем
Монтажный шаг
10 мм
Подключение вакуума
M5
Условный проход, сопло Лаваля
0,45 мм
Масса
85 г

Цена и срок — в коммерческом предложении: считаем авиа- и наземную доставку.

Электрическое подключение

Обозначение

Что означает VADMI-45

  1. VADMIСерия

    Генератор вакуума

  2. 45Диаметр сопла Лаваля

    0,45 мм

Характеристики

Технические данные VADMI-45

Основные

Условный проход, сопло Лаваля
0,45 мм
Монтажный шаг
10 мм
Конструкция, глушитель
Закрыт
Положение при сборке
Любое
Характеристика эжектора
Высокий вакуум
Степень фильтрации
<= 40 мкм
Ручное дублирование
Толкающий
Встроенная функция
Клапан сброса, электрический; Дроссель; Электрический вкл./выкл. Клапан; Фильтр; Обратный клапан
Функция распределителя
Закрыт
Макс. вакуум
85 %
Номинальное рабочее давление
6 бар
Время подачи воздуха при номинальном давлении с импульсом сброса
1,9 с
Диапазон рабочего напряжения DC
21,6 … 26,4 В
Рабочий цикл
100 %
Авторизация
C UL us — Recognized (OL)
Класс защиты
IP65
Электрическое подключение
Разъем
Тип крепления
Со сквозным отверстием; с внутренней резьбой
Пневматическое подключение, канал 1
M5
Пневматическое подключение, канал 3
Встроенный глушитель
Подключение вакуума
M5

Условия работы

Рабочее давление
1,5 … 8 бар
Рабочая среда
Сжатый воздух в соответствии с ISO8573-1:2010 [7:4:4]
Примечание по рабочей среде
Операция смазывания невозможна
Классификация сопротивления коррозии CRC
2 — Средняя стойкость к коррозии
Соответствие PWIS (вещества, мешающие окраске)
VDMA24364-B1/B2-L
Температура среды
0 … 60 °C
Температура окружающей среды
0 … 60 °C

Масса

Вес продукта
85 г

Материалы

Замечания по материалу
Соответствует директиве по ограничению использования опасных веществ (RoHS)
Материал уплотнений
NBR
Материал сопла приемника
Никелированная латунь
Материал фильтра
PA
Материал корпуса фильтра
PC
Материал корпуса
Алюминиевый сплав
Материал глушителя
PE; POM
Материал поршня
POM
Материал сопла передатчика
Никелированная латунь

Принадлежности

Что подходит к VADMI-45

По разделу «Принадлежности» каталога Festo — для размера 45. Фитинги, дроссели и шланги — по пневматическому присоединению из таблицы данных.

Подключение воздуха22
Датчики и кабели15

Документы

Документация

PDFТаблица данных VADMI-45PDF · Festo · на русскомPDFКаталог Festo VADM-VADMIPDF · на английском · Festo, 2026VADMIВсе исполнения серии28 позиций, подбор по параметрам

FAQ

Частые вопросы

VADMI-45: цены, сроки, документы.

Не нашли ответ?

Задайте вопрос инженеру — ответим в течение рабочего дня.

Задать вопрос +7 (812) 907-45-64
01Какие характеристики у VADMI-45?

Генератор вакуума Festo VADMI-45, артикул 162506: присоединение 1 — M5; электрическое подключение — разъем; монтажный шаг — 10 мм; подключение вакуума — M5; условный проход, сопло Лаваля — 0,45 мм; масса — 85 г. Все характеристики — в таблице на этой странице, они взяты из таблицы данных Festo.

02Как работает генератор вакуума?

Эжекторный генератор создаёт разрежение потоком сжатого воздуха, который проходит через сопло, — без вакуумного насоса и электродвигателя.

03При каком давлении и температуре работает VADMI-45?

По таблице данных Festo: рабочее давление — 1,5 … 8 бар; температура окружающей среды — 0 … 60 °C; температура среды — 0 … 60 °C; рабочая среда — сжатый воздух в соответствии с ISO8573-1:2010 [7:4:4]; класс защиты — IP65.

04Из каких материалов изготовлен VADMI-45?

Материал уплотнений — NBR; материал сопла приемника — никелированная латунь; материал фильтра — PA; материал корпуса фильтра — PC. Материалы указаны по таблице данных Festo.

05Как расшифровать обозначение VADMI-45?

VADMI — генератор вакуума; 45 — диаметр сопла Лаваля: 0,45 мм.

06Какие исполнения есть в серии VADMI, кроме VADMI-45?

В серии «Генератор вакуума VADMI» — 28 позиций. У VADMI-45: электрическое подключение — разъем. Другие варианты (электрическое подключение: 4-пин, M8x1, разъем) переключаются на этой странице. Все позиции серии с отбором по параметрам — на странице серии.

07Какие принадлежности подходят к VADMI-45?

В блоке «Принадлежности» на этой странице: подключение воздуха (22), датчики и кабели (15). Например: QSM-M5-6, KMEB-1-24-10-LED. Подобраны по каталогу Festo для этого размера.

08Есть ли на VADMI-45 документация и 3D-модель?

На этой странице: таблица данных Festo в PDF; каталог Festo VADM-VADMI; 3D-модель Festo — во вкладке «3D». Скачивание без регистрации.

09Сколько стоит VADMI-45 и какой срок поставки?

Цену и срок сообщаем в коммерческом предложении: добавьте VADMI-45 в список и отправьте запрос. Срок указываем для авиа- и наземной доставки, обычно отвечаем в течение рабочего дня.

10VADMI-45 — это оригинальная продукция Festo?

Да. Поставляем оригинальную продукцию Festo, артикул производителя — 162506; ввоз официальный, с грузовой таможенной декларацией.
