FestoГенератор вакуума

VADMI-95-N

GTIN 4052568131517 Оригинал Festo

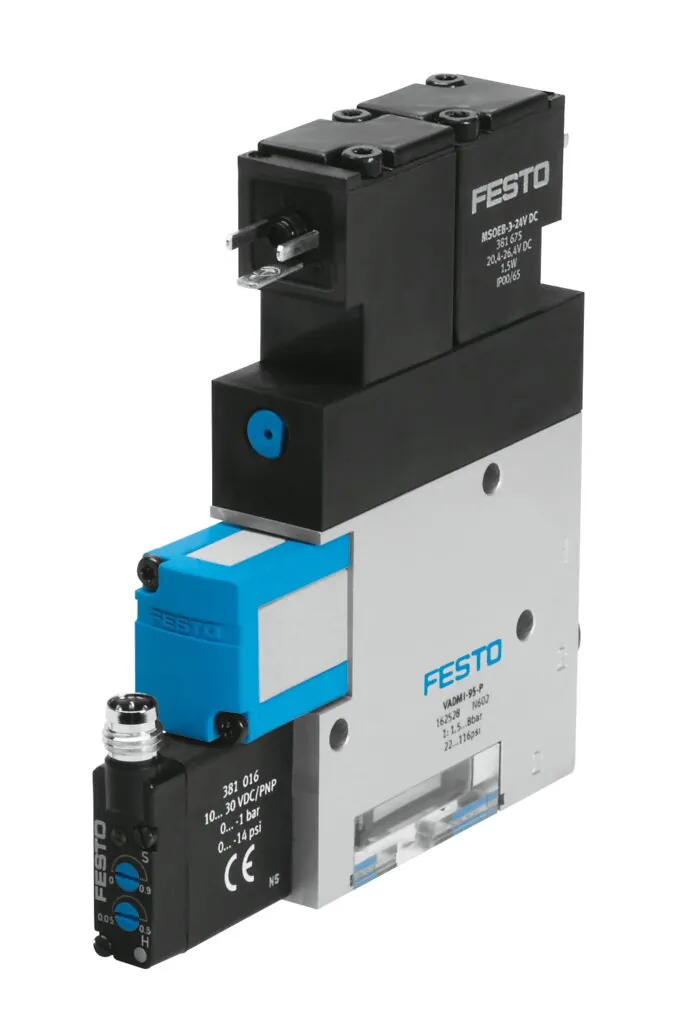

Генератор вакуума Festo VADMI-95-N: со встроенным реле вакуума, в исполнении NPN.

Присоединение 1
G1/8
Электрическое подключение
4-пин; M8x1; Разъем
Монтажный шаг
18 мм
Подключение вакуума
G1/8
Условный проход, сопло Лаваля
0,95 мм
Масса
250 г

Цена и срок — в коммерческом предложении: считаем авиа- и наземную доставку.

Электрическое подключение

Обозначение

Что означает VADMI-95-N

  1. VADMIСерия

    Генератор вакуума

  2. 95Диаметр сопла Лаваля

    0,95 мм

  3. NВыходной сигнал датчика вакуума

    С одним дискретным выходом NPN

Характеристики

Технические данные VADMI-95-N

Основные

Условный проход, сопло Лаваля
0,95 мм
Монтажный шаг
18 мм
Конструкция, глушитель
Закрыт
Положение при сборке
Любое
Характеристика эжектора
Высокий вакуум
Степень фильтрации
<= 40 мкм
Ручное дублирование
Толкающий
Встроенная функция
Клапан сброса, электрический; Дроссель; Электрический вкл./выкл. Клапан; Фильтр; Обратный клапан; Вакуумный переключатель
Измеряемая величина
Избыточное давление
Принцип измерения
Пьезорезистивный
Функция переключающего элемента
Нормально разомкнутый контакт
Функция переключения
Компаратор порогового значения
Функция распределителя
Закрыт
Защищен от смены полярности
Для всех электрических соединений
Тип дисплея
LED
Гистерезис
Диапазон настройки; −50 … −5 kPa
Диапазон настройки гистерезиса (бар)
−0,5 … −0,05 бар
Опции настройки
Потенциометр
Рабочий режим дисплея
Оптический
Диапазон настройки порога
−90 … 0 kPa
Диапазон установки порогового занчения
−0,9 … 0 бар
Макс. вакуум
85 %
Номинальное рабочее давление
6 бар
Диапазон перегрузки
5 бар
Время подачи воздуха при номинальном давлении с импульсом сброса
2,04 с
Диапазон рабочего напряжения DC
21,6 … 26,4 В
Рабочий цикл
100 %
Выход переключателя
NPN
Авторизация
Знак RCM; c UL us — Recognized (OL)
Обозначение CE (см. заявление о соответствии)
В соответствии с директивой EU по электромагнитной совместимости EMC
Маркировка UKCA (см. декларацию о соответствии)
По британским нормам ЭМС
Класс защиты
IP65
Диапазон измерения давления
0 … 1 бар
Электрическое подключение
4-пин; M8x1; Разъем
Тип крепления
Со сквозным отверстием; с внутренней резьбой
Пневматическое подключение, канал 1
G1/8
Пневматическое подключение, канал 3
Встроенный глушитель
Подключение вакуума
G1/8

Условия работы

Рабочее давление
2 … 8 бар
Рабочая среда
Сжатый воздух в соответствии с ISO8573-1:2010 [7:4:4]
Примечание по рабочей среде
Операция смазывания невозможна
Классификация сопротивления коррозии CRC
2 — Средняя стойкость к коррозии
Соответствие PWIS (вещества, мешающие окраске)
VDMA24364-B1/B2-L
Температура среды
0 … 60 °C
Температура окружающей среды
0 … 50 °C

Масса

Вес продукта
250 г

Материалы

Замечания по материалу
Соответствует директиве по ограничению использования опасных веществ (RoHS)
Материал уплотнений
NBR
Материал сопла приемника
Никелированная латунь
Материал фильтра
PA
Материал корпуса фильтра
PC
Материал корпуса
Алюминиевый сплав
Материал глушителя
PE; POM
Материал поршня
POM
Материал сопла передатчика
Никелированная латунь

Принадлежности

Что подходит к VADMI-95-N

По разделу «Принадлежности» каталога Festo — для размера 95. Фитинги, дроссели и шланги — по пневматическому присоединению из таблицы данных.

Подключение воздуха24
Датчики и кабели15

Документы

Документация

PDFТаблица данных VADMI-95-NPDF · Festo · на русскомPDFКаталог Festo VADM-VADMIPDF · на английском · Festo, 2026VADMIВсе исполнения серии28 позиций, подбор по параметрам

FAQ

Частые вопросы

VADMI-95-N: цены, сроки, документы.

Не нашли ответ?

Задайте вопрос инженеру — ответим в течение рабочего дня.

Задать вопрос +7 (812) 907-45-64
01Какие характеристики у VADMI-95-N?

Генератор вакуума Festo VADMI-95-N, артикул 162529: присоединение 1 — G1/8; электрическое подключение — 4-пин, M8x1, разъем; монтажный шаг — 18 мм; подключение вакуума — G1/8; условный проход, сопло Лаваля — 0,95 мм; масса — 250 г. Все характеристики — в таблице на этой странице, они взяты из таблицы данных Festo.

02Как работает генератор вакуума?

Эжекторный генератор создаёт разрежение потоком сжатого воздуха, который проходит через сопло, — без вакуумного насоса и электродвигателя.

03При каком давлении и температуре работает VADMI-95-N?

По таблице данных Festo: рабочее давление — 2 … 8 бар; температура окружающей среды — 0 … 50 °C; температура среды — 0 … 60 °C; рабочая среда — сжатый воздух в соответствии с ISO8573-1:2010 [7:4:4]; класс защиты — IP65.

04Из каких материалов изготовлен VADMI-95-N?

Материал уплотнений — NBR; материал сопла приемника — никелированная латунь; материал фильтра — PA; материал корпуса фильтра — PC. Материалы указаны по таблице данных Festo.

05Как расшифровать обозначение VADMI-95-N?

VADMI — генератор вакуума; 95 — диаметр сопла Лаваля: 0,95 мм; N — выходной сигнал датчика вакуума: с одним дискретным выходом NPN.

06Какие исполнения есть в серии VADMI, кроме VADMI-95-N?

В серии «Генератор вакуума VADMI» — 28 позиций. У VADMI-95-N: электрическое подключение — 4-пин, M8x1, разъем. Другие варианты (электрическое подключение: разъем) переключаются на этой странице. Все позиции серии с отбором по параметрам — на странице серии.

07Какие принадлежности подходят к VADMI-95-N?

В блоке «Принадлежности» на этой странице: подключение воздуха (24), датчики и кабели (15). Например: QS-G1/8-8, KMEB-1-24-10-LED. Подобраны по каталогу Festo для этого размера.

08Есть ли на VADMI-95-N документация и 3D-модель?

На этой странице: таблица данных Festo в PDF; каталог Festo VADM-VADMI; 3D-модель Festo — во вкладке «3D». Скачивание без регистрации.

09Сколько стоит VADMI-95-N и какой срок поставки?

Цену и срок сообщаем в коммерческом предложении: добавьте VADMI-95-N в список и отправьте запрос. Срок указываем для авиа- и наземной доставки, обычно отвечаем в течение рабочего дня.

10VADMI-95-N — это оригинальная продукция Festo?

Да. Поставляем оригинальную продукцию Festo, артикул производителя — 162529; ввоз официальный, с грузовой таможенной декларацией.
