FestoКабель программирования

VAVE-P8-VPS

GTIN 4052568217617 Оригинал Festo

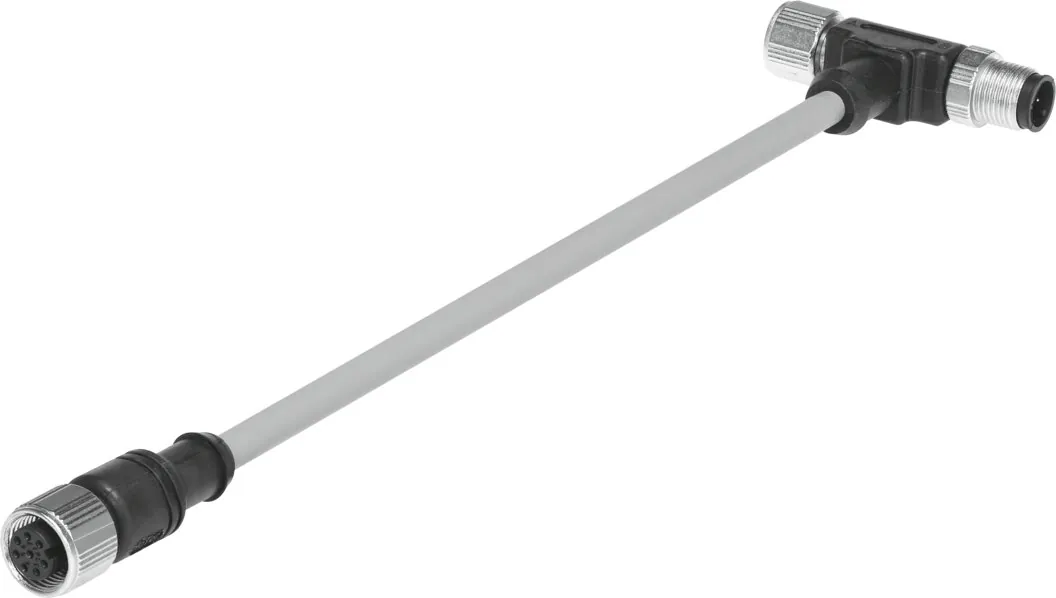

Кабель программирования Festo VAVE-P8-VPS.

Соответствует стандарту
DIN 47100; EN 61076-2-101
Тип разветвителя
1 из 2
Электрическое подключение 1, функция
Сторона полевого устройства
Электрическое подключение 1, исполнение
Круглый
Электрическое подключение 1, тип подключения
Розетка разъема
Масса
44 г

Цена и срок — в коммерческом предложении: считаем авиа- и наземную доставку.

Подходит к: VPPX всех размеров

Характеристики

Технические данные VAVE-P8-VPS

Основные

Соответствует стандарту
DIN 47100; EN 61076-2-101
Тип конструкции
Т-образный разветвитель с кабелем на стороне контроллера
Тип разветвителя
1 из 2
Дополнительные функции
Интерфейс программирования для пропорционального регулятора давления
Идентификация кабеля
Без держателя маркировочных табличек
Электрическое подключение 1, функция
Сторона полевого устройства
Электрическое подключение 1, исполнение
Круглый
Электрическое подключение 1, тип подключения
Розетка разъема
Электрическое подключение 1, выход кабеля
Прямой
Электрическое подключение 1, технология подключения
M12x1, A-код в соответствии с EN 61076-2-101
Электрическое подключение 1, количество контактов/проводов
8
Электрическое подключение 1, занятые контакты/провода
8
Электрическое подключение 1, тип монтажа
Фиксатор винта с SW14
Электрическое подключение 2, функция
Сторона контроллера
Электрическое подключение 2, исполнение
Круглый
Электрическое подключение 2, тип подключения
Разъем
Электрическое подключение 2, выход кабеля
Прямой
Электрическое подключение 2, технология подключения
M12x1, A-код в соответствии с EN 61076-2-101
Электрическое подключение 2, количество контактов/проводов
8
Электрическое подключение 2, занятые контакты/провода
8
Электрическое подключение 2, тип монтажа
Фиксатор винта с SW14
Электрическое подключение 3, функция
Сторона контроллера
Электрическое подключение 3, конструкция
Круглый
Электрическое подключение 3, вывод кабеля
Прямой
Электрическое подключение 3, тип подключения
M12x1, A-код в соответствии с EN 61076-2-101
Электрическое подключение 3, количество контактов/проводов
5
Электрическое подключение 3, занятые контакты/провода
4
Электрическое подключение 3, тип монтажа
Фиксация винта
Диапазон рабочего напряжения DC
0 … 30 В
Диапазон рабочего напряжения АС
0 … 30 В
Допустимая токовая нагрузка при 40°C
2 А
Длина кабеля 1
0,15 м
Атрибуты кабеля
Стандарт
Диаметр кабеля 1
6,3 мм
Допуск для диаметра кабеля 1
± 0,2 мм
Структура кабеля
8x0,25; С защитой
Номинальное сечение провода
0,25 mm2
Класс защиты
IP65; IP67
Примечание по классу защиты
В собранном состоянии
Обозначение CE (см. заявление о соответствии)
В соответствии с директивой EU по электромагнитной совместимости EMC
Маркировка UKCA (см. декларацию о соответствии)
По британским нормам ЭМС
Степень загрязнения
3
Цвет оплетки кабеля
Серый
Цвет корпуса
Черный

Условия работы

Температура окружающей среды
−25 … 80 °C; −5 … 80 °C
Соответствие PWIS (вещества, мешающие окраске)
VDMA24364-B1/B2-L
Классификация сопротивления коррозии CRC
2 — Средняя стойкость к коррозии

Материалы

Замечания по материалу
Соответствует директиве по ограничению использования опасных веществ (RoHS); Не содержит галоген
Материал оплетки кабеля
TPE-U(PUR)
Материал корпуса
TPE-U(PUR)
Материал винтового фиксатора
Никелированное цинковое литье
Материал уплотнений
NBR
Материал электрического контакта
Латунь, позолоченная

Документы

Документация

PDFТаблица данных VAVE-P8-VPSPDF · Festo · на русскомVAVEВсе исполнения серии31 позиция, подбор по параметрам

FAQ

Частые вопросы

VAVE-P8-VPS: цены, сроки, документы.

Не нашли ответ?

Задайте вопрос инженеру — ответим в течение рабочего дня.

Задать вопрос +7 (812) 907-45-64
01Какие характеристики у VAVE-P8-VPS?

Кабель программирования Festo VAVE-P8-VPS, артикул 570971: соответствует стандарту — DIN 47100, EN 61076-2-101; тип разветвителя — 1 из 2; электрическое подключение 1, функция — сторона полевого устройства; электрическое подключение 1, исполнение — круглый; электрическое подключение 1, тип подключения — розетка разъема; масса — 44 г. Все характеристики — в таблице на этой странице, они взяты из таблицы данных Festo.

02В каких условиях можно использовать VAVE-P8-VPS?

По таблице данных Festo: температура окружающей среды — −25 … 80 °C, −5 … 80 °C; класс защиты — IP65, IP67.

03Из каких материалов изготовлен VAVE-P8-VPS?

Материал оплетки кабеля — TPE-U(PUR); материал корпуса — TPE-U(PUR); материал винтового фиксатора — никелированное цинковое литье; материал уплотнений — NBR. Материалы указаны по таблице данных Festo.

04Какие исполнения есть в серии VAVE, кроме VAVE-P8-VPS?

В серии «Электрическая плита VAVE» — 31 позиция. Все позиции серии с отбором по параметрам — на странице серии.

05К каким изделиям подходит VAVE-P8-VPS?

По каталогам Festo: VPPX всех размеров.

06Есть ли на VAVE-P8-VPS документация и 3D-модель?

На этой странице: таблица данных Festo в PDF; 3D-модель Festo — во вкладке «3D». Скачивание без регистрации.

07Сколько стоит VAVE-P8-VPS и какой срок поставки?

Цену и срок сообщаем в коммерческом предложении: добавьте VAVE-P8-VPS в список и отправьте запрос. Срок указываем для авиа- и наземной доставки, обычно отвечаем в течение рабочего дня.

08VAVE-P8-VPS — это оригинальная продукция Festo?

Да. Поставляем оригинальную продукцию Festo, артикул производителя — 570971; ввоз официальный, с грузовой таможенной декларацией.
