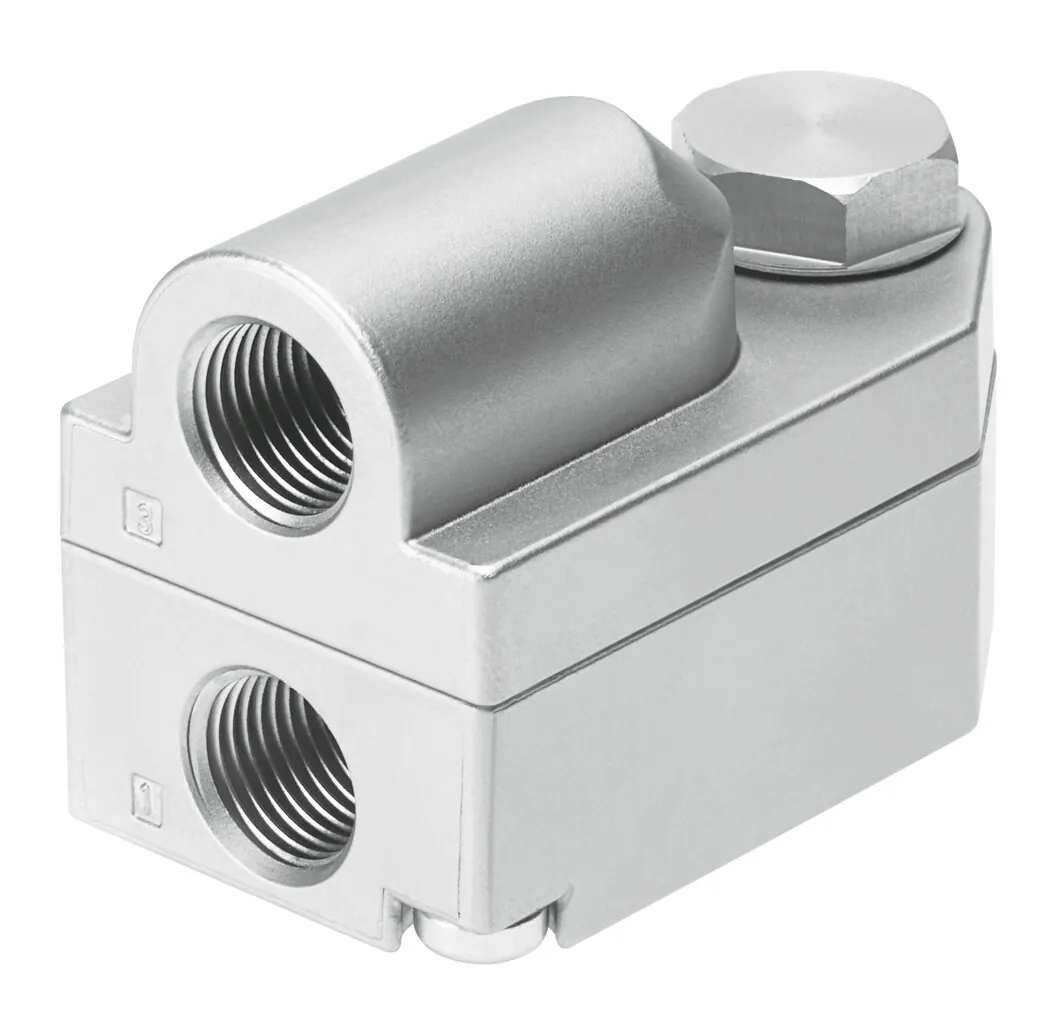

FestoКлапан быстрого выхлопа

VBQF-D-G18-E

GTIN 4052568092856 Оригинал Festo

Клапан быстрого выхлопа Festo VBQF-D-G18-E: g1/8; g1/8; 5 мм.

Присоединение 1
G1/8
Присоединение 2
G1/8
Условный проход
5 мм
Функция распределителя
Быстрый выхлоп
Тип крепления
Резьбовой
Масса
102 г

Цена и срок — в коммерческом предложении: считаем авиа- и наземную доставку.

Присоединение 1

Обозначение

Что означает VBQF-D-G18-E

  1. VBQFСерия

    Клапан быстрого выхлопа

  2. DВыхлоп

    Отводимый

  3. G18Пневматическое присоединение 2

    G1/8

  4. EПневматическое присоединение 1

    Того же размера, что присоединение 2

Характеристики

Технические данные VBQF-D-G18-E

Основные

Функция распределителя
Быстрый выхлоп
Пневматическое подключение, канал 1
G1/8
Пневматическое подключение, канал 2
G1/8
Тип крепления
Резьбовой
Стандартный номинальный расход выхлопа, 6 → 5 бар
850 л/мин
Стандартный расход
Exhaust 0.6->0 МПа (6->0 бар, 87->0 psi); 1300 л/мин
Стандартный номинальный расход подачи, 6 → 5 бар
350 л/мин
Условный проход
5 мм
Положение при сборке
Любое
Пневматическое подключение, канал 3
G1/8

Условия работы

Рабочее давление
0,5 … 10 бар
Температура окружающей среды
−20 … 80 °C
Рабочая среда
Сжатый воздух в соответствии с ISO8573-1:2010 [7:4:4]
Примечание по рабочей среде
Возможна работа со смазкой (впоследствии требуется постоянная смазка)
Классификация сопротивления коррозии CRC
1 — Низкая стойкость к коррозии
Соответствие PWIS (вещества, мешающие окраске)
VDMA24364-B1/B2-L
Класс чистоты помещения
Класс 4 по ISO
Температура среды
−20 … 80 °C

Масса

Вес продукта
102,5 г

Материалы

Материал корпуса
Алюминиевое литье под давление; Цинковая штамповка
Замечания по материалу
Соответствует директиве по ограничению использования опасных веществ (RoHS)
Материал уплотнений
NBR

Принадлежности

Что подходит к VBQF-D-G18-E

Фитинги, дроссели и шланги — по пневматическому присоединению из таблицы данных.

Подключение воздуха24

Документы

Документация

PDFТаблица данных VBQF-D-G18-EPDF · Festo · на русскомPDFКаталог Festo VBQFPDF · на английском · Festo, 2026VBQFВсе исполнения серии7 позиций, подбор по параметрам

FAQ

Частые вопросы

VBQF-D-G18-E: цены, сроки, документы.

Не нашли ответ?

Задайте вопрос инженеру — ответим в течение рабочего дня.

Задать вопрос +7 (812) 907-45-64
01Какие характеристики у VBQF-D-G18-E?

Клапан быстрого выхлопа Festo VBQF-D-G18-E, артикул 547533: присоединение 1 — G1/8; присоединение 2 — G1/8; условный проход — 5 мм; функция распределителя — быстрый выхлоп; тип крепления — резьбовой; масса — 102 г. Все характеристики — в таблице на этой странице, они взяты из таблицы данных Festo.

02Для чего нужен клапан быстрого выхлопа?

Он сбрасывает воздух из цилиндра прямо в атмосферу, минуя распределитель, — поршень движется быстрее.

03При каком давлении и температуре работает VBQF-D-G18-E?

По таблице данных Festo: рабочее давление — 0,5 … 10 бар; температура окружающей среды — −20 … 80 °C; температура среды — −20 … 80 °C; рабочая среда — сжатый воздух в соответствии с ISO8573-1:2010 [7:4:4].

04Из каких материалов изготовлен VBQF-D-G18-E?

Материал корпуса — алюминиевое литье под давление, цинковая штамповка; материал уплотнений — NBR. Материалы указаны по таблице данных Festo.

05Как расшифровать обозначение VBQF-D-G18-E?

VBQF — клапан быстрого выхлопа; D — выхлоп: отводимый; G18 — пневматическое присоединение 2: G1/8; E — пневматическое присоединение 1: того же размера, что присоединение 2.

06Какие исполнения есть в серии VBQF, кроме VBQF-D-G18-E?

В серии «Клапан быстрого выхлопа VBQF» — 7 позиций. У VBQF-D-G18-E: присоединение 1 — G1/8. Другие варианты (присоединение 1: QS-6) переключаются на этой странице. Все позиции серии с отбором по параметрам — на странице серии.

07Какие принадлежности подходят к VBQF-D-G18-E?

В блоке «Принадлежности» на этой странице: подключение воздуха (24). Например: QS-G1/8-8. Подобраны по каталогу Festo для этого размера.

08Есть ли на VBQF-D-G18-E документация и 3D-модель?

На этой странице: таблица данных Festo в PDF; каталог Festo VBQF; 3D-модель Festo — во вкладке «3D». Скачивание без регистрации.

09Сколько стоит VBQF-D-G18-E и какой срок поставки?

Цену и срок сообщаем в коммерческом предложении: добавьте VBQF-D-G18-E в список и отправьте запрос. Срок указываем для авиа- и наземной доставки, обычно отвечаем в течение рабочего дня.

10VBQF-D-G18-E — это оригинальная продукция Festo?

Да. Поставляем оригинальную продукцию Festo, артикул производителя — 547533; ввоз официальный, с грузовой таможенной декларацией.
