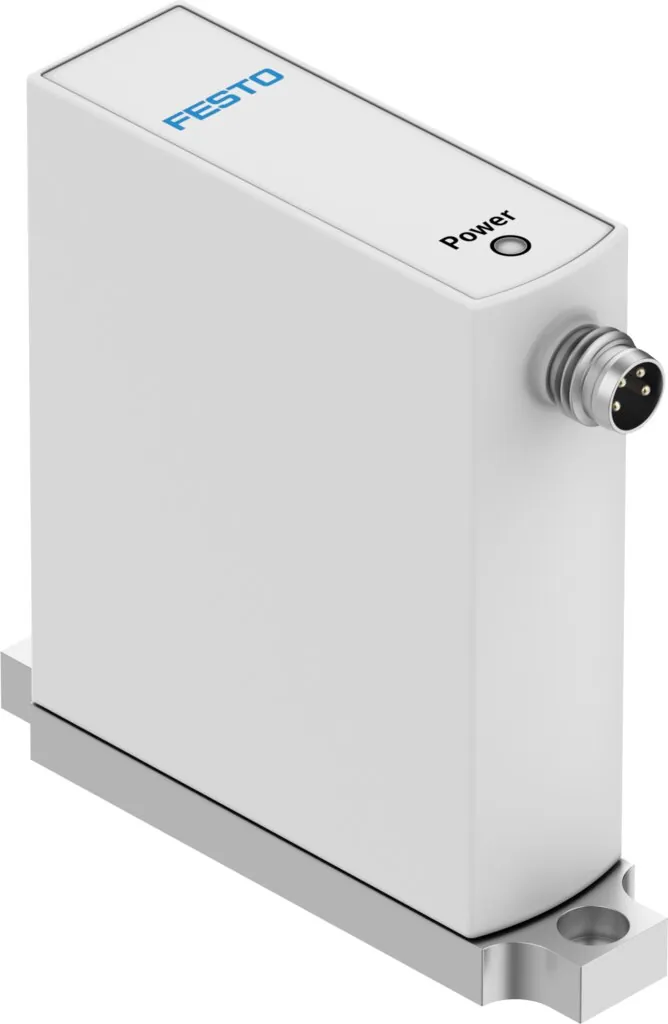

FestoПропорциональный регулятор давления

VEAB-B-26-D13-F-V1-1R1

GTIN 4052568444594 Оригинал Festo

Пропорциональный регулятор давления Festo VEAB-B-26-D13-F-V1-1R1: фланец; 0 — 10 В; 0,5 %.

Присоединение 1
Фланец
Диапазон сигнала, аналоговый выход
0 — 10 В
Ошибка линейности, полный диапазон измеряемой величины
0,5 %
Тип пилотного управления
Прямой
Тип сброса
Механическая пружина
Масса
70 г

Цена и срок — в коммерческом предложении: считаем авиа- и наземную доставку.

Присоединение 1

Диапазон сигнала, аналоговый выход

Ошибка линейности, полный диапазон измеряемой величины

Обозначение

Что означает VEAB-B-26-D13-F-V1-1R1

  1. VEABСерия

    Пропорциональный регулятор давления

  2. BТип монтажа

    Монтаж на плиту

  3. 26Функция распределителя

    2 × 2/2-распределитель, нормально закрытый

  4. D13Диапазон давления, бар

    -1 … 1

  5. FПневматическое присоединение

    Фланец / плита

  6. V1Вход задания

    0 … 10 В

  7. 1R1Номинальное напряжение и электрическое подключение

    24 В пост. тока; отдельный разъём M8, 4 контакта

Характеристики

Технические данные VEAB-B-26-D13-F-V1-1R1

Основные

Функция распределителя
3-ходовой пропорциональный регулятор давления
Тип пилотного управления
Прямой
Тип сброса
Механическая пружина
Тип управления
Электрический
Положение при сборке
Любое
Тип уплотнения
Мягкий
Размеры W x L x H
18 мм x 67 мм x 66 мм
Пневматическое подключение, канал 1
Фланец
Пневматическое подключение, канал 2
Фланец
Пневматическое подключение, канал 3
Фланец
Тип крепления
Со сквозным отверстием; с принадлежностями
Входное давление 1
0 … 2 бар
Выходное давление 2
−1 … 1 бар
Стандартный номинальный расход
>= 17 л/мин
Стандартный номинальный расход 2-3
>= 13 л/мин
Ошибка линейности, полный диапазон измеряемой величины
0,5 %
Точность повторения в ± % шкалы
0,4 %FS
Гистерезис, полный диапазон измеряемой величины
0,25 %FS
Температурный коэффициент
0,05 %/K
Абсолютная точность в ± % шкалы при комнатной температуре
0,75 %FS
Класс защиты
IP65
Авторизация
Знак RCM
Знак KC
KC-EMV
Обозначение CE (см. заявление о соответствии)
В соответствии с директивой EU по электромагнитной совместимости EMC; в соответствии с директивой EU RoHS
Маркировка UKCA (см. декларацию о соответствии)
По британским нормам ЭМС; По британским нормам RoHS
Диапазон рабочего напряжения DC
19 … 29 В
Номинальное рабочее напряжение DC
24 В
Остаточная пульсация
10 %
Значение уставки
0 — 10 В
Диапазон сигнала, аналоговый выход
0 — 10 В
Точность, аналоговый выход, полный диапазон измеряемой величины
2 %FS
Макс. потребление электроэнергии
1 Вт
Защищен от смены полярности
Для всех электрических соединений
Защита от короткого замыкания
Для всех электрических соединений
Инструкции по безопасности
Безопасная позиция VEAA/VEAB
Тип дисплея
LED
Электрическое подключение
4-пин; M8x1; Разъем; по EN 60947-5-2

Условия работы

Температура окружающей среды
0 … 50 °C
Температура среды
5 … 50 °C
Температура хранения
−20 … 70 °C
Давление питания 1 Мпа
0 … 0,2 МПа
Рабочая среда
Сжатый воздух в соответствии с ISO8573-1:2010 [7:4:4]; Инертные газы
Примечание по рабочей среде
Операция смазывания невозможна
Соответствие PWIS (вещества, мешающие окраске)
VDMA24364 zone III
Классификация сопротивления коррозии CRC
2 — Средняя стойкость к коррозии

Масса

Вес продукта
70 г

Материалы

Материал уплотнений
NBR
Замечания по материалу
Соответствует директиве по ограничению использования опасных веществ (RoHS)
Материал корпуса
PA с армированием

Принадлежности

Что подходит к VEAB-B-26-D13-F-V1-1R1

По разделу «Принадлежности» каталога Festo — для размера 26.

Крепление2
Плиты и коллекторы8

Документы

Документация

PDFТаблица данных VEAB-B-26-D13-F-V1-1R1PDF · Festo · на русскомPDFКаталог Festo VEABPDF · на английском · Festo, 2026VEABВсе исполнения серии32 позиции, подбор по параметрам

FAQ

Частые вопросы

VEAB-B-26-D13-F-V1-1R1: цены, сроки, документы.

Не нашли ответ?

Задайте вопрос инженеру — ответим в течение рабочего дня.

Задать вопрос +7 (812) 907-45-64
01Какие характеристики у VEAB-B-26-D13-F-V1-1R1?

Пропорциональный регулятор давления Festo VEAB-B-26-D13-F-V1-1R1, артикул 8067669: присоединение 1 — фланец; диапазон сигнала, аналоговый выход — 0 — 10 В; ошибка линейности, полный диапазон измеряемой величины — 0,5 %; тип пилотного управления — прямой; тип сброса — механическая пружина; масса — 70 г. Все характеристики — в таблице на этой странице, они взяты из таблицы данных Festo.

02Что делает пропорциональный регулятор давления?

Задаёт давление на выходе пропорционально электрическому сигналу — давление можно менять с контроллера во время работы.

03В каких условиях можно использовать VEAB-B-26-D13-F-V1-1R1?

По таблице данных Festo: температура окружающей среды — 0 … 50 °C; температура среды — 5 … 50 °C; рабочая среда — сжатый воздух в соответствии с ISO8573-1:2010 [7:4:4], инертные газы; класс защиты — IP65.

04Из каких материалов изготовлен VEAB-B-26-D13-F-V1-1R1?

Материал уплотнений — NBR; материал корпуса — PA с армированием. Материалы указаны по таблице данных Festo.

05Как расшифровать обозначение VEAB-B-26-D13-F-V1-1R1?

VEAB — пропорциональный регулятор давления; B — тип монтажа: монтаж на плиту; 26 — функция распределителя: 2 × 2/2-распределитель, нормально закрытый; D13 — диапазон давления, бар: -1 … 1; F — пневматическое присоединение: фланец / плита; V1 — вход задания: 0 … 10 В; 1R1 — номинальное напряжение и электрическое подключение: 24 В пост. тока, отдельный разъём M8, 4 контакта.

06Какие исполнения есть в серии VEAB, кроме VEAB-B-26-D13-F-V1-1R1?

В серии «Пропорциональный регулятор давления VEAB» — 32 позиции. У VEAB-B-26-D13-F-V1-1R1: присоединение 1 — фланец; диапазон сигнала, аналоговый выход — 0 (10 В); ошибка линейности, полный диапазон измеряемой величины — 0,5 %. Другие варианты (присоединение 1: QS-4) переключаются на этой странице. Все позиции серии с отбором по параметрам — на странице серии.

07Какие принадлежности подходят к VEAB-B-26-D13-F-V1-1R1?

В блоке «Принадлежности» на этой странице: крепление (2), плиты и коллекторы (8). Например: NRH-35-2000, VABB-P7-M. Подобраны по каталогу Festo для этого размера.

08Есть ли на VEAB-B-26-D13-F-V1-1R1 документация и 3D-модель?

На этой странице: таблица данных Festo в PDF; каталог Festo VEAB; 3D-модель Festo — во вкладке «3D». Скачивание без регистрации.

09Сколько стоит VEAB-B-26-D13-F-V1-1R1 и какой срок поставки?

Цену и срок сообщаем в коммерческом предложении: добавьте VEAB-B-26-D13-F-V1-1R1 в список и отправьте запрос. Срок указываем для авиа- и наземной доставки, обычно отвечаем в течение рабочего дня.

10VEAB-B-26-D13-F-V1-1R1 — это оригинальная продукция Festo?

Да. Поставляем оригинальную продукцию Festo, артикул производителя — 8067669; ввоз официальный, с грузовой таможенной декларацией.
