FestoПьезоклапан

VEMP-BS-3-13-D7-F-22T1

GTIN 4052568296780 Оригинал Festo

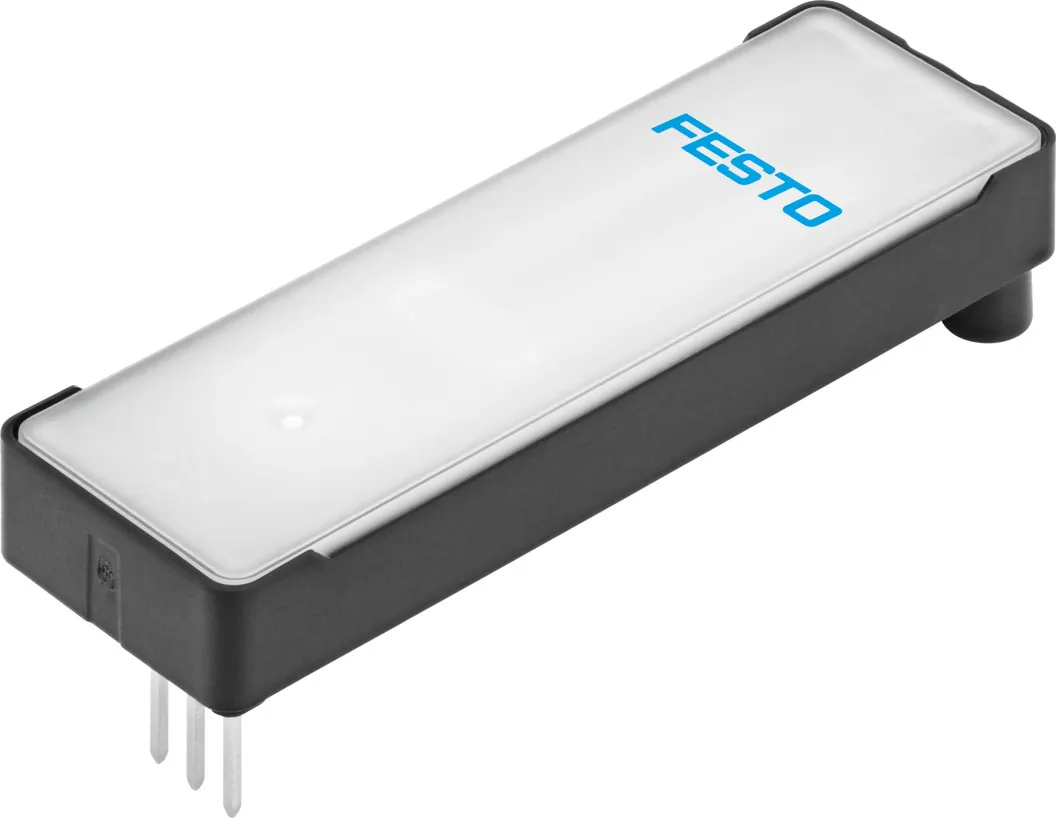

Пьезоклапан Festo VEMP-BS-3-13-D7-F-22T1: 250 В; 1,3 мм; 0 … 250 В.

Напряжение DC
250 В
Условный проход
1,3 мм
Диапазон рабочего напряжения DC
0 … 250 В
Размер контейнера
1
Стандартный номинальный расход
19 л/мин
Масса
8 г

Цена и срок — в коммерческом предложении: считаем авиа- и наземную доставку.

Обозначение

Что означает VEMP-BS-3-13-D7-F-22T1

  1. VEMPСерия

    Пьезоклапан

  2. BSТип монтажа и принцип действия

    Монтаж на плиту; изгибный пьезоэлемент

  3. 3Функция распределителя

    3/3-распределитель, нормально закрытый

  4. 13Условный проход

    13 мм

  5. D7Диапазон давления, бар

    0 … 1

  6. FПневматическое присоединение

    Фланец / плита

  7. 22T1Номинальное напряжение и электрическое подключение

    250 В пост. тока; штыревые контакты

Характеристики

Технические данные VEMP-BS-3-13-D7-F-22T1

Основные

Размер контейнера
1
Примечание по классу защиты
В зависимости от блока подсоединений
Стандартный номинальный расход
19 л/мин
Стандартный номинальный расход 2-3
20 л/мин
Направление потока
Нереверсивный
Номинальное рабочее давление
1 бар
Функция распределителя
3/2, нормально закрытый, моностабильный
Условный проход
1,3 мм
Тип управления
Электрический
Пневматическое подключение, канал 1
Фланец
Пневматическое подключение, канал 2
Фланец
Пневматическое подключение, канал 3
Фланец
Среда
Инертные газы; Воздух; Кислород (применение с кислородом по IEC 60601-1 — только по запросу); Азот
Специальные характеристики
Совместим с кислородом по DIN EN 1797
Степень фильтрации
<= 5 мкм
Относительная влажность воздуха
0 — 70 %; не конденсирующий
Точка росы
<= −20 °C
Макс. частота переключения
5 Гц
Номинальное рабочее напряжение DC
250 В
Диапазон рабочего напряжения DC
0 … 250 В
Макс. потребление тока
5 мА
Макс. потребление электроэнергии
1 mW
Монтажный шаг
17,2 мм
Размеры W x L x H
17,2 мм x 52,1 мм x 7,2 мм
Тип крепления
На мколлекторной плите; На монтажной плите
Положение при сборке
Любое
Обозначение CE (см. заявление о соответствии)
В соответствии с директивой EU по оборудованию низкого напряжения

Условия работы

Рабочее давление
0 … 1,1 бар
Рабочая среда
Сжатый воздух по ISO 8573-1:2010 [5:3:1]
Примечание по рабочей среде
Операция смазывания невозможна
Температура среды
−20 … 60 °C
Температура окружающей среды
−20 … 70 °C
Температура хранения
−20 … 70 °C
Соответствие PWIS (вещества, мешающие окраске)
VDMA24364-B2-L

Масса

Вес продукта
8 г

Материалы

Материал уплотнений
EPDM
Материал корпуса
PA с армированием
Материал крышки
PA с армированием
Замечания по материалу
Соответствует директиве по ограничению использования опасных веществ (RoHS)

Принадлежности

Что подходит к VEMP-BS-3-13-D7-F-22T1

По разделу «Принадлежности» каталога Festo — для размера 3.

Плиты и коллекторы1
Крепление1
Сменные части1

Документы

Документация

PDFТаблица данных VEMP-BS-3-13-D7-F-22T1PDF · Festo · на русскомPDFКаталог Festo VEMP GPDF · на английском · Festo, 2024VEMPВсе исполнения серии8 позиций, подбор по параметрам

FAQ

Частые вопросы

VEMP-BS-3-13-D7-F-22T1: цены, сроки, документы.

Не нашли ответ?

Задайте вопрос инженеру — ответим в течение рабочего дня.

Задать вопрос +7 (812) 907-45-64
01Какие характеристики у VEMP-BS-3-13-D7-F-22T1?

Пьезоклапан Festo VEMP-BS-3-13-D7-F-22T1, артикул 8064292: напряжение DC — 250 В; условный проход — 1,3 мм; диапазон рабочего напряжения DC — 0 … 250 В; размер контейнера — 1; стандартный номинальный расход — 19 л/мин; масса — 8 г. Все характеристики — в таблице на этой странице, они взяты из таблицы данных Festo.

02При каком давлении и температуре работает VEMP-BS-3-13-D7-F-22T1?

По таблице данных Festo: рабочее давление — 0 … 1,1 бар; температура окружающей среды — −20 … 70 °C; температура среды — −20 … 60 °C; рабочая среда — сжатый воздух по ISO 8573-1:2010 [5:3:1].

03Из каких материалов изготовлен VEMP-BS-3-13-D7-F-22T1?

Материал уплотнений — EPDM; материал корпуса — PA с армированием; материал крышки — PA с армированием. Материалы указаны по таблице данных Festo.

04Как расшифровать обозначение VEMP-BS-3-13-D7-F-22T1?

VEMP — пьезоклапан; BS — тип монтажа и принцип действия: монтаж на плиту, изгибный пьезоэлемент; 3 — функция распределителя: 3/3-распределитель, нормально закрытый; 13 — условный проход: 13 мм; D7 — диапазон давления, бар: 0 … 1; F — пневматическое присоединение: фланец / плита; 22T1 — номинальное напряжение и электрическое подключение: 250 В пост. тока, штыревые контакты.

05Какие исполнения есть в серии VEMP, кроме VEMP-BS-3-13-D7-F-22T1?

В серии «Пьезоклапан VEMP» — 8 позиций. Все позиции серии с отбором по параметрам — на странице серии.

06Какие принадлежности подходят к VEMP-BS-3-13-D7-F-22T1?

В блоке «Принадлежности» на этой странице: плиты и коллекторы (1), крепление (1), сменные части (1). Например: VABS-P12-S-M5-P3, VAME-P12-MK, VABD-P12-S-P30. Подобраны по каталогу Festo для этого размера.

07Есть ли на VEMP-BS-3-13-D7-F-22T1 документация и 3D-модель?

На этой странице: таблица данных Festo в PDF; каталог Festo VEMP G; 3D-модель Festo — во вкладке «3D». Скачивание без регистрации.

08Сколько стоит VEMP-BS-3-13-D7-F-22T1 и какой срок поставки?

Цену и срок сообщаем в коммерческом предложении: добавьте VEMP-BS-3-13-D7-F-22T1 в список и отправьте запрос. Срок указываем для авиа- и наземной доставки, обычно отвечаем в течение рабочего дня.

09VEMP-BS-3-13-D7-F-22T1 — это оригинальная продукция Festo?

Да. Поставляем оригинальную продукцию Festo, артикул производителя — 8064292; ввоз официальный, с грузовой таможенной декларацией.
