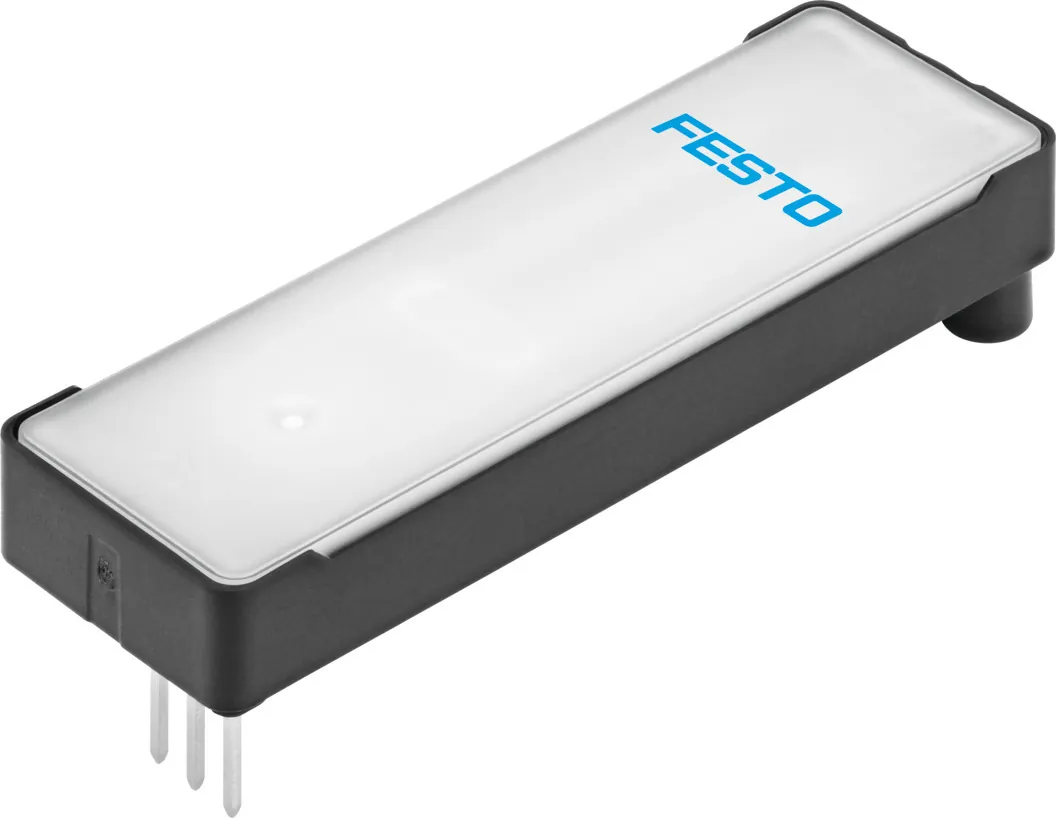

FestoПьезоклапан

VEMP-BS-3-16-D5-F-28T1-P30

GTIN 4052568443382 Оригинал Festo

Пьезоклапан Festo VEMP-BS-3-16-D5-F-28T1-P30: 310 В; 1,6 мм; 0 … 310 В.

Напряжение DC: 310 В
Условный проход: 1,6 мм
Диапазон рабочего напряжения DC: 0 … 310 В
Размер контейнера: 30
Стандартный номинальный расход: 18 л/мин
Масса: 8 г

Цена и срок — в коммерческом предложении: считаем авиа- и наземную доставку.

Условный проход

1,3 мм
1,6 мм

Обозначение

Что означает VEMP-BS-3-16-D5-F-28T1-P30

VEMPСерия
Пьезоклапан
BSТип монтажа и принцип действия
Монтаж на плиту; изгибный пьезоэлемент
3Функция распределителя
3/3-распределитель, нормально закрытый
16Условный проход
16 мм
D5Диапазон давления, бар
0 … 0,5
FПневматическое присоединение
Фланец / плита
28T1Номинальное напряжение и электрическое подключение
310 В пост. тока; штыревые контакты
P30В упаковке, шт.
30

Характеристики

Технические данные VEMP-BS-3-16-D5-F-28T1-P30

Основные

Размер контейнера: 30
Примечание по классу защиты: В зависимости от блока подсоединений
Стандартный номинальный расход: 18 л/мин
Стандартный номинальный расход 2-3: 19 л/мин
Направление потока: Нереверсивный
Номинальное рабочее давление: 0,5 бар
Функция распределителя: 3/2, нормально закрытый, моностабильный
Условный проход: 1,6 мм
Тип управления: Электрический
Пневматическое подключение, канал 1: Фланец
Пневматическое подключение, канал 2: Фланец
Пневматическое подключение, канал 3: Фланец
Среда: Инертные газы; Воздух; Кислород (применение с кислородом по IEC 60601-1 — только по запросу); Азот
Специальные характеристики: Совместим с кислородом по DIN EN 1797
Степень фильтрации: <= 5 мкм
Относительная влажность воздуха: 0 — 70 %; не конденсирующий
Точка росы: <= −20 °C
Макс. частота переключения: 5 Гц
Номинальное рабочее напряжение DC: 310 В
Диапазон рабочего напряжения DC: 0 … 310 В
Макс. потребление тока: 5 мА
Макс. потребление электроэнергии: 1 mW
Монтажный шаг: 17,2 мм
Размеры W x L x H: 17,2 мм x 52,1 мм x 7,2 мм
Тип крепления: На мколлекторной плите; На монтажной плите
Положение при сборке: Любое
Обозначение CE (см. заявление о соответствии): В соответствии с директивой EU по оборудованию низкого напряжения

Условия работы

Рабочее давление: 0 … 0,7 бар
Рабочая среда: Сжатый воздух по ISO 8573-1:2010 [5:3:1]
Примечание по рабочей среде: Операция смазывания невозможна
Температура среды: −20 … 60 °C
Температура окружающей среды: −20 … 70 °C
Температура хранения: −20 … 70 °C
Соответствие PWIS (вещества, мешающие окраске): VDMA24364-B2-L

Масса

Вес продукта: 8 г

Материалы

Материал уплотнений: EPDM
Материал корпуса: PA с армированием
Материал крышки: PA с армированием
Замечания по материалу: Соответствует директиве по ограничению использования опасных веществ (RoHS)

Принадлежности

Что подходит к VEMP-BS-3-16-D5-F-28T1-P30

По разделу «Принадлежности» каталога Festo — для размера 3.

Плиты и коллекторы1

VABS-P12-S-M5-P3Монтажная плита Арт. 8068637

Крепление1

VAME-P12-MKКомплект винтов Арт. 8065526

Сменные части1

VABD-P12-S-P30Ассортимент уплотнений Арт. 8065525

Документы

Документация

PDFТаблица данных VEMP-BS-3-16-D5-F-28T1-P30PDF · Festo · на русском PDFКаталог Festo VEMP GPDF · на английском · Festo, 2024 VEMPВсе исполнения серии8 позиций, подбор по параметрам

FAQ

Частые вопросы

VEMP-BS-3-16-D5-F-28T1-P30: цены, сроки, документы.

Не нашли ответ?

Задайте вопрос инженеру — ответим в течение рабочего дня.

Задать вопрос +7 (812) 907-45-64

01Какие характеристики у VEMP-BS-3-16-D5-F-28T1-P30?

Пьезоклапан Festo VEMP-BS-3-16-D5-F-28T1-P30, артикул 8065739: напряжение DC — 310 В; условный проход — 1,6 мм; диапазон рабочего напряжения DC — 0 … 310 В; размер контейнера — 30; стандартный номинальный расход — 18 л/мин; масса — 8 г. Все характеристики — в таблице на этой странице, они взяты из таблицы данных Festo.

02При каком давлении и температуре работает VEMP-BS-3-16-D5-F-28T1-P30?

По таблице данных Festo: рабочее давление — 0 … 0,7 бар; температура окружающей среды — −20 … 70 °C; температура среды — −20 … 60 °C; рабочая среда — сжатый воздух по ISO 8573-1:2010 [5:3:1].

03Из каких материалов изготовлен VEMP-BS-3-16-D5-F-28T1-P30?

Материал уплотнений — EPDM; материал корпуса — PA с армированием; материал крышки — PA с армированием. Материалы указаны по таблице данных Festo.

04Как расшифровать обозначение VEMP-BS-3-16-D5-F-28T1-P30?

VEMP — пьезоклапан; BS — тип монтажа и принцип действия: монтаж на плиту, изгибный пьезоэлемент; 3 — функция распределителя: 3/3-распределитель, нормально закрытый; 16 — условный проход: 16 мм; D5 — диапазон давления, бар: 0 … 0,5; F — пневматическое присоединение: фланец / плита; 28T1 — номинальное напряжение и электрическое подключение: 310 В пост. тока, штыревые контакты; P30 — В упаковке, шт.: 30.

05Какие исполнения есть в серии VEMP, кроме VEMP-BS-3-16-D5-F-28T1-P30?

В серии «Пьезоклапан VEMP» — 8 позиций. У VEMP-BS-3-16-D5-F-28T1-P30: условный проход — 1,6 мм. Другие варианты (условный проход: 1,3 мм) переключаются на этой странице. Все позиции серии с отбором по параметрам — на странице серии.

06Какие принадлежности подходят к VEMP-BS-3-16-D5-F-28T1-P30?

В блоке «Принадлежности» на этой странице: плиты и коллекторы (1), крепление (1), сменные части (1). Например: VABS-P12-S-M5-P3, VAME-P12-MK, VABD-P12-S-P30. Подобраны по каталогу Festo для этого размера.

07Есть ли на VEMP-BS-3-16-D5-F-28T1-P30 документация и 3D-модель?

На этой странице: таблица данных Festo в PDF; каталог Festo VEMP G; 3D-модель Festo — во вкладке «3D». Скачивание без регистрации.

08Сколько стоит VEMP-BS-3-16-D5-F-28T1-P30 и какой срок поставки?

Цену и срок сообщаем в коммерческом предложении: добавьте VEMP-BS-3-16-D5-F-28T1-P30 в список и отправьте запрос. Срок указываем для авиа- и наземной доставки, обычно отвечаем в течение рабочего дня.

09VEMP-BS-3-16-D5-F-28T1-P30 — это оригинальная продукция Festo?

Да. Поставляем оригинальную продукцию Festo, артикул производителя — 8065739; ввоз официальный, с грузовой таможенной декларацией.
