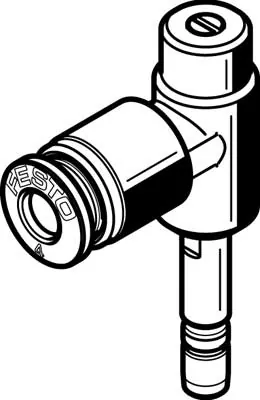

FestoДроссель с обратным клапаном

VFOC-S-S4-Q4

GTIN 4052568055769 Оригинал Festo

Снят с производстваПо данным Festo был доступен до 2023 года. Подберём замену

Дроссель с обратным клапаном Festo VFOC-S-S4-Q4: для поиска альтернативных продуктов используйте Support Portal.

Присоединение 1
QS-4
Присоединение 2
Быстроразъемное соединение QS-4
Тип управления
Ручное
Элемент настройки
Винт с головкой под шлиц
Тип крепления
Штекерный; со вставной втулкой
Масса
9 г

Цена и срок — в коммерческом предложении: считаем авиа- и наземную доставку.

Обозначение

Что означает VFOC-S-S4-Q4

  1. VFOCСерия

    Дроссель с обратным клапаном

  2. SФункция

    Дроссель с обратным клапаном на подаче

  3. S4Пневматическое присоединение

    Вставная втулка 4 мм

  4. Q4Пневматическое присоединение 1

    Цанговое соединение под шланг 4 мм

Характеристики

Технические данные VFOC-S-S4-Q4

Основные

Функция распределителя
Функция дросселя с обратным клапаном на входе
Пневматическое подключение, канал 1
QS-4
Пневматическое подключение, канал 2
Быстроразъемное соединение QS-4
Тип управления
Ручное
Элемент настройки
Винт с головкой под шлиц
Тип крепления
Штекерный; со вставной втулкой
Стандартный расход через дроссель
0 … 100 л/мин
Стандартный расход в направлении обратного клапана
60 … 100 л/мин
Положение при сборке
Любое
Стандартный расход в направлении дросселирования, 6 → 0 бар
0 … 170 л/мин
Стандартный расход в направлении обратного клапана, 6 → 0 бар
130 … 160 л/мин
Прим. По пневматическому каналу 2
Только для фитингов Festo QS

Условия работы

Рабочее давление
0,2 … 10 бар
Температура окружающей среды
−10 … 60 °C
Рабочая среда
Сжатый воздух в соответствии с ISO8573-1:2010 [7:4:4]
Примечание по рабочей среде
Возможна работа со смазкой (впоследствии требуется постоянная смазка)
Соответствие PWIS (вещества, мешающие окраске)
VDMA24364-B2-L
Температура хранения
−10 … 40 °C
Температура среды
−10 … 60 °C

Масса

Вес продукта
9,2 г

Материалы

Замечания по материалу
Соответствует директиве по ограничению использования опасных веществ (RoHS)
Материал уплотнений
NBR
Материал пустотелого болта
Алюминиевый сплав; Анодированный; Черный
Материал отпускающего кольца
POM
Материал регулировочного винта
Легированная сталь, нержавеющая
Материал поворотного фитинга
Цинковая штамповка

Принадлежности

Что подходит к VFOC-S-S4-Q4

Фитинги, дроссели и шланги — по пневматическому присоединению из таблицы данных.

Подключение воздуха8

Документы

Документация

PDFТаблица данных VFOC-S-S4-Q4PDF · Festo · на русскомPDFКаталог Festo VFOCPDF · на английском · Festo, 2022VFOCВсе исполнения серии2 позиции, подбор по параметрам

FAQ

Частые вопросы

VFOC-S-S4-Q4: цены, сроки, документы.

Не нашли ответ?

Задайте вопрос инженеру — ответим в течение рабочего дня.

Задать вопрос +7 (812) 907-45-64
01Какие характеристики у VFOC-S-S4-Q4?

Дроссель с обратным клапаном Festo VFOC-S-S4-Q4, артикул 559723: присоединение 1 — QS-4; присоединение 2 — быстроразъемное соединение QS-4; тип управления — ручное; элемент настройки — винт с головкой под шлиц; тип крепления — штекерный, со вставной втулкой; масса — 9 г. Все характеристики — в таблице на этой странице, они взяты из таблицы данных Festo.

02Как дроссель с обратным клапаном регулирует скорость цилиндра?

В одном направлении воздух идёт через регулируемое сечение, в обратном — свободно через обратный клапан. Обычно дросселируют выхлоп из цилиндра: движение получается ровнее.

03При каком давлении и температуре работает VFOC-S-S4-Q4?

По таблице данных Festo: рабочее давление — 0,2 … 10 бар; температура окружающей среды — −10 … 60 °C; температура среды — −10 … 60 °C; рабочая среда — сжатый воздух в соответствии с ISO8573-1:2010 [7:4:4].

04Из каких материалов изготовлен VFOC-S-S4-Q4?

Материал уплотнений — NBR; материал пустотелого болта — алюминиевый сплав, анодированный, черный; материал отпускающего кольца — POM; материал регулировочного винта — легированная сталь, нержавеющая. Материалы указаны по таблице данных Festo.

05Как расшифровать обозначение VFOC-S-S4-Q4?

VFOC — дроссель с обратным клапаном; S — функция: дроссель с обратным клапаном на подаче; S4 — пневматическое присоединение: вставная втулка 4 мм; Q4 — пневматическое присоединение 1: цанговое соединение под шланг 4 мм.

06Какие исполнения есть в серии VFOC, кроме VFOC-S-S4-Q4?

В серии «Дроссель с обратным клапаном VFOC» — 2 позиции. Все позиции серии с отбором по параметрам — на странице серии.

07Какие принадлежности подходят к VFOC-S-S4-Q4?

В блоке «Принадлежности» на этой странице: подключение воздуха (8). Например: PUN-H-4X0,75-BL. Подобраны по каталогу Festo для этого размера.

08Есть ли на VFOC-S-S4-Q4 документация и 3D-модель?

На этой странице: таблица данных Festo в PDF; каталог Festo VFOC; 3D-модель Festo — во вкладке «3D». Скачивание без регистрации.

09Сколько стоит VFOC-S-S4-Q4 и какой срок поставки?

Цену и срок сообщаем в коммерческом предложении: добавьте VFOC-S-S4-Q4 в список и отправьте запрос. Срок указываем для авиа- и наземной доставки, обычно отвечаем в течение рабочего дня.

10VFOC-S-S4-Q4 — это оригинальная продукция Festo?

Да. Поставляем оригинальную продукцию Festo, артикул производителя — 559723; ввоз официальный, с грузовой таможенной декларацией.

11Чем заменить VFOC-S-S4-Q4?

Производитель снял VFOC-S-S4-Q4 с производства: по данным Festo позиция была доступна до 2023 года. Пришлите артикул и условия работы — подберём действующую замену по характеристикам и присоединительным размерам и пришлём предложение.
