FestoПереключаемый клапан

VHEF-ET-M32-M-G14

GTIN 4052568454128 Оригинал Festo

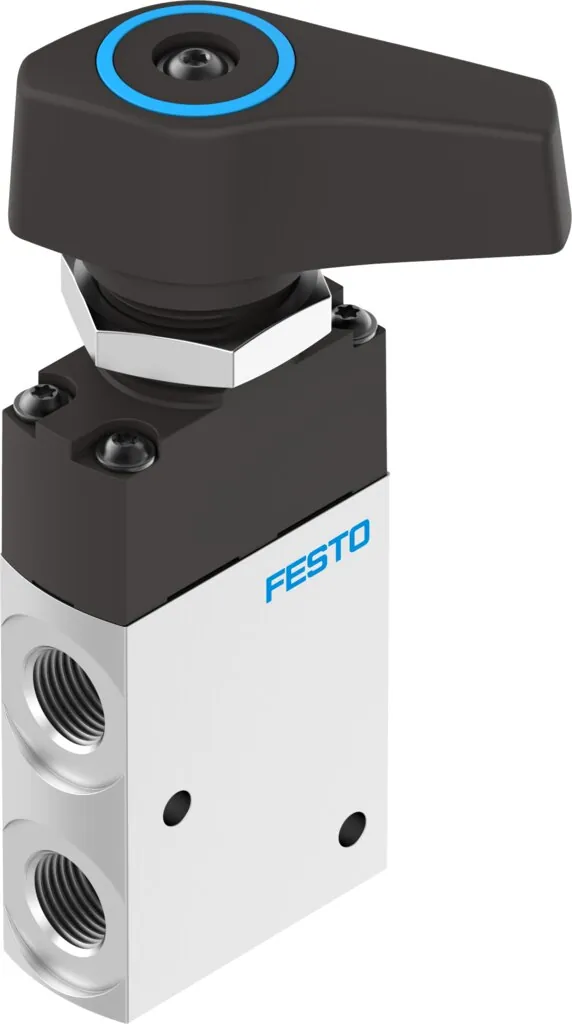

Переключаемый клапан Festo VHEF-ET-M32-M-G14: 3/2 Н.О./Н.З., моностабильный; g1/4; 6 мм; тарельчатое седло.

Функция
3/2 Н.О./Н.З., моностабильный
Присоединение 1
G1/4
Условный проход
6 мм
Тип конструкции
Тарельчатое седло
Тип управления
Ручное
Масса
200 г

Цена и срок — в коммерческом предложении: считаем авиа- и наземную доставку.

Функция

  • 3/2 Н.О./Н.З., моностабильный
  • 3/2, бистабильный
  • 5/2 бистабильный
  • 5/2 моностабильный
  • 5/3 выхлоп в нейтральной позиции
  • 5/3 Н.З.

Обозначение

Что означает VHEF-ET-M32-M-G14

  1. VHEFСерия

    Переключаемый клапан

  2. ETТип управления и принцип действия

    Поворотный переключатель; седельный клапан

  3. M32Функция распределителя

    3/2-распределитель, нормально закрытый или открытый

  4. MСпособ возврата

    Механическая пружина

  5. G14Пневматическое присоединение

    G1/4

Характеристики

Технические данные VHEF-ET-M32-M-G14

Основные

Функция распределителя
3/2 Н.О./Н.З., моностабильный
Тип управления
Ручное
Ширина
20 мм
Стандартный номинальный расход
870 л/мин
Тип конструкции
Тарельчатое седло
Тип сброса
Механическая пружина
Условный проход
6 мм
Функция быстрого выхлопа
Дросселирующий
Инструкции по эксплуатации
Перемещать только вручную
Тип уплотнения
Мягкий
Положение при сборке
Любое
Тип пилотного управления
Прямой
Направление потока
Реверсивный
Перекрытие
Нулевое перекрытие
Макс. частота переключения
0,5 Гц
Приводной момент
0,4 Н·м
Максимальное усилие на приводе
200 Н
Макс. поперечное усилие на приводе
200 Н
Тип крепления
Установка передней панели; со сквозным отверстием
Пневматическое подключение, канал 1
G1/4
Пневматическое подключение, канал 2
G1/4
Пневматическое подключение, канал 3
G1/4

Условия работы

Рабочее давление
−0,95 … 10 бар
Рабочая среда
Сжатый воздух в соответствии с ISO8573-1:2010 [7:-:-]
Примечание по рабочей среде
Возможна работа со смазкой (впоследствии требуется постоянная смазка)
Классификация сопротивления коррозии CRC
1 — Низкая стойкость к коррозии
Соответствие PWIS (вещества, мешающие окраске)
VDMA24364-B1/B2-L
Температура среды
−10 … 60 °C
Температура окружающей среды
−10 … 60 °C

Масса

Вес продукта
200 г

Материалы

Замечания по материалу
Соответствует директиве по ограничению использования опасных веществ (RoHS)
Материал крышки
PA с армированием
Материал уплотнений
NBR
Материал корпуса
Анодированный алюминий
Материал рычага
PA с армированием

Принадлежности

Что подходит к VHEF-ET-M32-M-G14

Фитинги, дроссели и шланги — по пневматическому присоединению из таблицы данных.

Подключение воздуха24

Документы

Документация

PDFТаблица данных VHEF-ET-M32-M-G14PDF · Festo · на русскомPDFКаталог Festo VHEF-GPDF · на английском · Festo, 2026VHEFВсе исполнения серии82 позиции, подбор по параметрам

FAQ

Частые вопросы

VHEF-ET-M32-M-G14: цены, сроки, документы.

Не нашли ответ?

Задайте вопрос инженеру — ответим в течение рабочего дня.

Задать вопрос +7 (812) 907-45-64
01Какие характеристики у VHEF-ET-M32-M-G14?

Переключаемый клапан Festo VHEF-ET-M32-M-G14, артикул 8080967: функция — 3/2 Н.О./Н.З., моностабильный; присоединение 1 — G1/4; условный проход — 6 мм; тип конструкции — тарельчатое седло; тип управления — ручное; масса — 200 г. Все характеристики — в таблице на этой странице, они взяты из таблицы данных Festo.

02При каком давлении и температуре работает VHEF-ET-M32-M-G14?

По таблице данных Festo: рабочее давление — −0,95 … 10 бар; температура окружающей среды — −10 … 60 °C; температура среды — −10 … 60 °C; рабочая среда — сжатый воздух в соответствии с ISO8573-1:2010 [7:-:-].

03Из каких материалов изготовлен VHEF-ET-M32-M-G14?

Материал крышки — PA с армированием; материал уплотнений — NBR; материал корпуса — анодированный алюминий; материал рычага — PA с армированием. Материалы указаны по таблице данных Festo.

04Как расшифровать обозначение VHEF-ET-M32-M-G14?

VHEF — переключаемый клапан; ET — тип управления и принцип действия: поворотный переключатель, седельный клапан; M32 — функция распределителя: 3/2-распределитель, нормально закрытый или открытый; M — способ возврата: механическая пружина; G14 — пневматическое присоединение: G1/4.

05Какие исполнения есть в серии VHEF, кроме VHEF-ET-M32-M-G14?

В серии «Переключаемый клапан VHEF» — 82 позиции. У VHEF-ET-M32-M-G14: функция — 3/2 Н.О./Н.З., моностабильный. Другие варианты (функция: 3/2, бистабильный) переключаются на этой странице. Все позиции серии с отбором по параметрам — на странице серии.

06Какие принадлежности подходят к VHEF-ET-M32-M-G14?

В блоке «Принадлежности» на этой странице: подключение воздуха (24). Например: QSL-G1/4-10. Подобраны по каталогу Festo для этого размера.

07Есть ли на VHEF-ET-M32-M-G14 документация и 3D-модель?

На этой странице: таблица данных Festo в PDF; каталог Festo VHEF-G; 3D-модель Festo — во вкладке «3D». Скачивание без регистрации.

08Сколько стоит VHEF-ET-M32-M-G14 и какой срок поставки?

Цену и срок сообщаем в коммерческом предложении: добавьте VHEF-ET-M32-M-G14 в список и отправьте запрос. Срок указываем для авиа- и наземной доставки, обычно отвечаем в течение рабочего дня.

09VHEF-ET-M32-M-G14 — это оригинальная продукция Festo?

Да. Поставляем оригинальную продукцию Festo, артикул производителя — 8080967; ввоз официальный, с грузовой таможенной декларацией.
