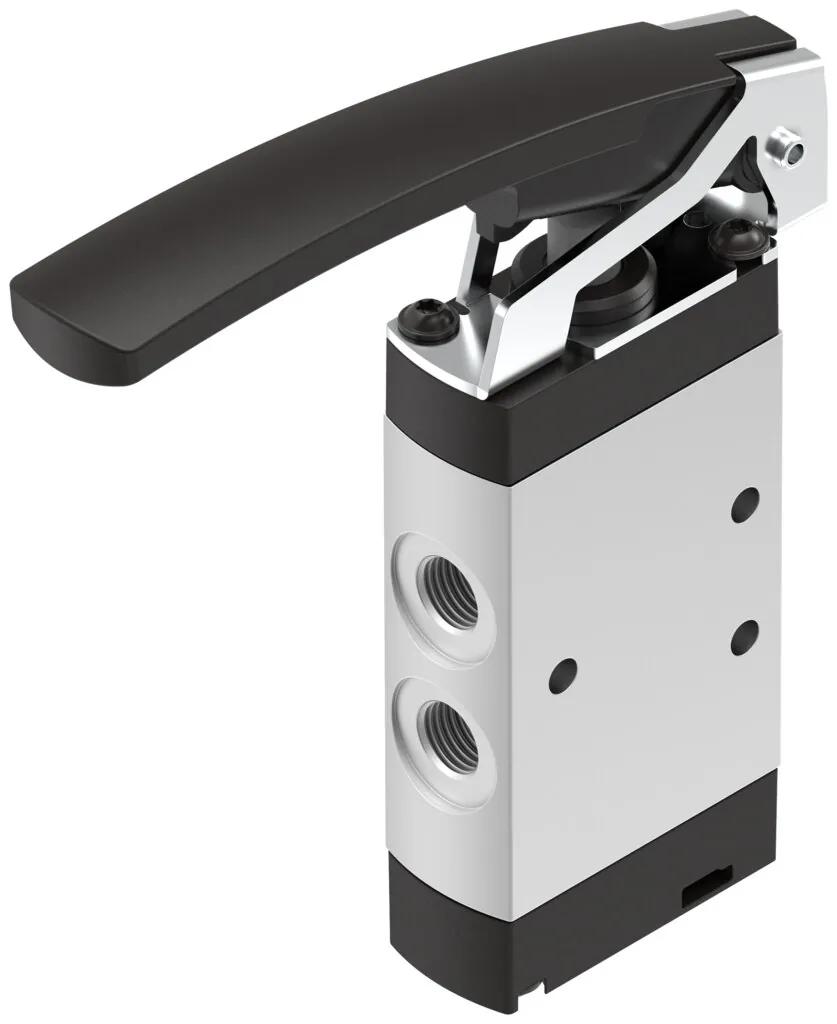

FestoРаспределитель с ручным управлением

VHEF-L-M52-M-G18

GTIN 4052568291808 Оригинал Festo

Распределитель с ручным управлением Festo VHEF-L-M52-M-G18: 5/2 моностабильный; g1/8; 5,2 мм; золотниковый.

Функция
5/2 моностабильный
Присоединение 1
G1/8
Условный проход
5,2 мм
Тип конструкции
Золотниковый
Тип управления
Ручное
Масса
185 г

Цена и срок — в коммерческом предложении: считаем авиа- и наземную доставку.

Функция

Обозначение

Что означает VHEF-L-M52-M-G18

  1. VHEFСерия

    Распределитель с ручным управлением

  2. LТип управления

    Рычажок

  3. M52Функция распределителя

    5/2-распределитель, моностабильный

  4. MСпособ возврата

    Механическая пружина

  5. G18Пневматическое присоединение

    G1/8

Характеристики

Технические данные VHEF-L-M52-M-G18

Основные

Функция распределителя
5/2 моностабильный
Тип управления
Ручное
Ширина
20 мм
Стандартный номинальный расход
750 л/мин
Тип конструкции
Золотниковый
Тип сброса
Механическая пружина
Условный проход
5,2 мм
Функция быстрого выхлопа
Дросселирующий
Инструкции по эксплуатации
Перемещать только вручную
Тип уплотнения
Мягкий
Положение при сборке
Любое
Тип пилотного управления
Прямой
Направление потока
Реверсивный
Перекрытие
Положительное перекрытие
Макс. частота переключения
0,5 Гц
Приводное усилие
10 Н
Тип крепления
Со сквозным отверстием
Пневматическое подключение, канал 1
G1/8
Пневматическое подключение, канал 2
G1/8
Пневматическое подключение, канал 3
G1/8
Пневматическое присоединение, канал 4
G1/8
Пневматическое присоединение, канал 5
G1/8

Условия работы

Рабочее давление
−0,95 … 10 бар
Рабочая среда
Сжатый воздух в соответствии с ISO8573-1:2010 [7:-:-]
Примечание по рабочей среде
Возможна работа со смазкой (впоследствии требуется постоянная смазка)
Классификация сопротивления коррозии CRC
1 — Низкая стойкость к коррозии
Соответствие PWIS (вещества, мешающие окраске)
VDMA24364-B1/B2-L
Температура среды
−10 … 60 °C
Температура окружающей среды
−10 … 60 °C

Масса

Вес продукта
185 г

Материалы

Замечания по материалу
Соответствует директиве по ограничению использования опасных веществ (RoHS)
Материал крышки
PA с армированием
Материал уплотнений
NBR
Материал корпуса
Анодированный алюминий
Материал рычага
PA с армированием

Принадлежности

Что подходит к VHEF-L-M52-M-G18

Фитинги, дроссели и шланги — по пневматическому присоединению из таблицы данных.

Подключение воздуха24

Документы

Документация

PDFТаблица данных VHEF-L-M52-M-G18PDF · Festo · на русскомPDFКаталог Festo VHEF-GPDF · на английском · Festo, 2026VHEFВсе исполнения серии82 позиции, подбор по параметрам

FAQ

Частые вопросы

VHEF-L-M52-M-G18: цены, сроки, документы.

Не нашли ответ?

Задайте вопрос инженеру — ответим в течение рабочего дня.

Задать вопрос +7 (812) 907-45-64
01Какие характеристики у VHEF-L-M52-M-G18?

Распределитель с ручным управлением Festo VHEF-L-M52-M-G18, артикул 4500001: функция — 5/2 моностабильный; присоединение 1 — G1/8; условный проход — 5,2 мм; тип конструкции — золотниковый; тип управления — ручное; масса — 185 г. Все характеристики — в таблице на этой странице, они взяты из таблицы данных Festo.

02Для чего нужен распределитель с ручным управлением?

Чтобы оператор сам подавал и сбрасывал сжатый воздух — рычагом, кнопкой или тумблером, без электрического сигнала.

03При каком давлении и температуре работает VHEF-L-M52-M-G18?

По таблице данных Festo: рабочее давление — −0,95 … 10 бар; температура окружающей среды — −10 … 60 °C; температура среды — −10 … 60 °C; рабочая среда — сжатый воздух в соответствии с ISO8573-1:2010 [7:-:-].

04Из каких материалов изготовлен VHEF-L-M52-M-G18?

Материал крышки — PA с армированием; материал уплотнений — NBR; материал корпуса — анодированный алюминий; материал рычага — PA с армированием. Материалы указаны по таблице данных Festo.

05Как расшифровать обозначение VHEF-L-M52-M-G18?

VHEF — распределитель с ручным управлением; L — тип управления: рычажок; M52 — функция распределителя: 5/2-распределитель, моностабильный; M — способ возврата: механическая пружина; G18 — пневматическое присоединение: G1/8.

06Какие исполнения есть в серии VHEF, кроме VHEF-L-M52-M-G18?

В серии «Переключаемый клапан VHEF» — 82 позиции. У VHEF-L-M52-M-G18: функция — 5/2 моностабильный. Другие варианты (функция: 5/2 бистабильный, 5/3 выхлоп в нейтральной позиции, 5/3 Н.З.) переключаются на этой странице. Все позиции серии с отбором по параметрам — на странице серии.

07Какие принадлежности подходят к VHEF-L-M52-M-G18?

В блоке «Принадлежности» на этой странице: подключение воздуха (24). Например: QSL-G1/8-8. Подобраны по каталогу Festo для этого размера.

08Есть ли на VHEF-L-M52-M-G18 документация и 3D-модель?

На этой странице: таблица данных Festo в PDF; каталог Festo VHEF-G; 3D-модель Festo — во вкладке «3D». Скачивание без регистрации.

09Сколько стоит VHEF-L-M52-M-G18 и какой срок поставки?

Цену и срок сообщаем в коммерческом предложении: добавьте VHEF-L-M52-M-G18 в список и отправьте запрос. Срок указываем для авиа- и наземной доставки, обычно отвечаем в течение рабочего дня.

10VHEF-L-M52-M-G18 — это оригинальная продукция Festo?

Да. Поставляем оригинальную продукцию Festo, артикул производителя — 4500001; ввоз официальный, с грузовой таможенной декларацией.
