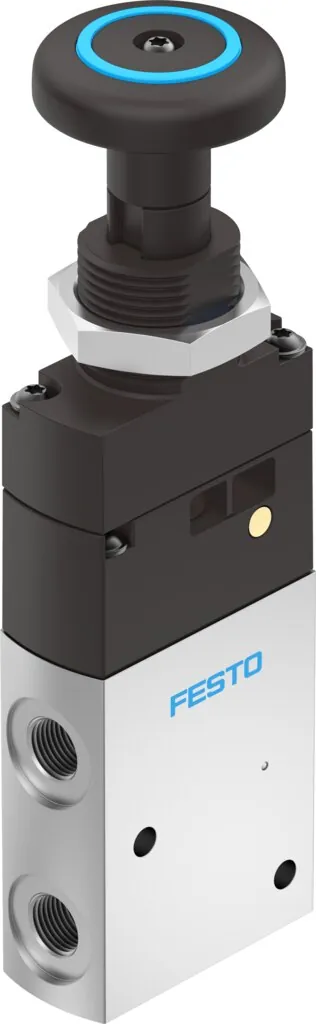

FestoРаспределитель с кнопочным управлением

VHEF-PTC-B32-G14

GTIN 4052568422691 Оригинал Festo

Распределитель с кнопочным управлением Festo VHEF-PTC-B32-G14: 3/2, бистабильный; g1/4; 6 мм; тарельчатое седло.

Функция
3/2, бистабильный
Присоединение 1
G1/4
Условный проход
6 мм
Тип конструкции
Тарельчатое седло
Тип управления
Ручное
Масса
161 г

Цена и срок — в коммерческом предложении: считаем авиа- и наземную доставку.

Функция

Обозначение

Что означает VHEF-PTC-B32-G14

  1. VHEFСерия

    Распределитель с кнопочным управлением

  2. PTCТип управления и принцип действия и вид управления

    Кнопка; седельный клапан; непрямого действия

  3. B32Функция распределителя

    3/2-распределитель, бистабильный

  4. G14Пневматическое присоединение

    G1/4

Характеристики

Технические данные VHEF-PTC-B32-G14

Основные

Функция распределителя
3/2, бистабильный
Тип управления
Ручное
Ширина
20 мм
Стандартный номинальный расход
870 л/мин
Тип конструкции
Тарельчатое седло
Условный проход
6 мм
Функция быстрого выхлопа
Дросселирующий
Инструкции по эксплуатации
Перемещать только вручную
Тип уплотнения
Мягкий
Положение при сборке
Любое
Ручное дублирование
Защелкиваемый
Тип пилотного управления
С пилотным управлением
Питание пилотного каскада
Внутренний
Направление потока
Реверсивный
Перекрытие
Нулевое перекрытие
Пилотное давление
3,5 … 10 бар
Макс. частота переключения
0,5 Гц
Приводное усилие
20 Н
Усилие отпускания
25 Н
Тип крепления
Установка передней панели; со сквозным отверстием
Пневматическое подключение, канал 1
G1/4
Пневматическое подключение, канал 2
G1/4
Пневматическое подключение, канал 3
G1/4

Условия работы

Рабочее давление
3,5 … 10 бар
Рабочая среда
Сжатый воздух в соответствии с ISO8573-1:2010 [7:-:-]
Примечание по рабочей среде
Возможна работа со смазкой (впоследствии требуется постоянная смазка)
Классификация сопротивления коррозии CRC
1 — Низкая стойкость к коррозии
Соответствие PWIS (вещества, мешающие окраске)
VDMA24364-B1/B2-L
Температура среды
−10 … 60 °C
Температура окружающей среды
−10 … 60 °C

Масса

Вес продукта
161 г

Материалы

Замечания по материалу
Соответствует директиве по ограничению использования опасных веществ (RoHS)
Материал крышки
PA с армированием
Материал уплотнений
NBR
Материал корпуса
Анодированный алюминий

Принадлежности

Что подходит к VHEF-PTC-B32-G14

Фитинги, дроссели и шланги — по пневматическому присоединению из таблицы данных.

Подключение воздуха24

Документы

Документация

PDFТаблица данных VHEF-PTC-B32-G14PDF · Festo · на русскомPDFКаталог Festo VHEF-GPDF · на английском · Festo, 2026VHEFВсе исполнения серии82 позиции, подбор по параметрам

FAQ

Частые вопросы

VHEF-PTC-B32-G14: цены, сроки, документы.

Не нашли ответ?

Задайте вопрос инженеру — ответим в течение рабочего дня.

Задать вопрос +7 (812) 907-45-64
01Какие характеристики у VHEF-PTC-B32-G14?

Распределитель с кнопочным управлением Festo VHEF-PTC-B32-G14, артикул 5299713: функция — 3/2, бистабильный; присоединение 1 — G1/4; условный проход — 6 мм; тип конструкции — тарельчатое седло; тип управления — ручное; масса — 161 г. Все характеристики — в таблице на этой странице, они взяты из таблицы данных Festo.

02При каком давлении и температуре работает VHEF-PTC-B32-G14?

По таблице данных Festo: рабочее давление — 3,5 … 10 бар; температура окружающей среды — −10 … 60 °C; температура среды — −10 … 60 °C; рабочая среда — сжатый воздух в соответствии с ISO8573-1:2010 [7:-:-].

03Из каких материалов изготовлен VHEF-PTC-B32-G14?

Материал крышки — PA с армированием; материал уплотнений — NBR; материал корпуса — анодированный алюминий. Материалы указаны по таблице данных Festo.

04Как расшифровать обозначение VHEF-PTC-B32-G14?

VHEF — распределитель с кнопочным управлением; PTC — тип управления и принцип действия и вид управления: кнопка, седельный клапан, непрямого действия; B32 — функция распределителя: 3/2-распределитель, бистабильный; G14 — пневматическое присоединение: G1/4.

05Какие исполнения есть в серии VHEF, кроме VHEF-PTC-B32-G14?

В серии «Переключаемый клапан VHEF» — 82 позиции. У VHEF-PTC-B32-G14: функция — 3/2, бистабильный. Другие варианты (функция: 3/2 Н.О./Н.З., моностабильный) переключаются на этой странице. Все позиции серии с отбором по параметрам — на странице серии.

06Какие принадлежности подходят к VHEF-PTC-B32-G14?

В блоке «Принадлежности» на этой странице: подключение воздуха (24). Например: QSL-G1/4-10. Подобраны по каталогу Festo для этого размера.

07Есть ли на VHEF-PTC-B32-G14 документация и 3D-модель?

На этой странице: таблица данных Festo в PDF; каталог Festo VHEF-G; 3D-модель Festo — во вкладке «3D». Скачивание без регистрации.

08Сколько стоит VHEF-PTC-B32-G14 и какой срок поставки?

Цену и срок сообщаем в коммерческом предложении: добавьте VHEF-PTC-B32-G14 в список и отправьте запрос. Срок указываем для авиа- и наземной доставки, обычно отвечаем в течение рабочего дня.

09VHEF-PTC-B32-G14 — это оригинальная продукция Festo?

Да. Поставляем оригинальную продукцию Festo, артикул производителя — 5299713; ввоз официальный, с грузовой таможенной декларацией.
