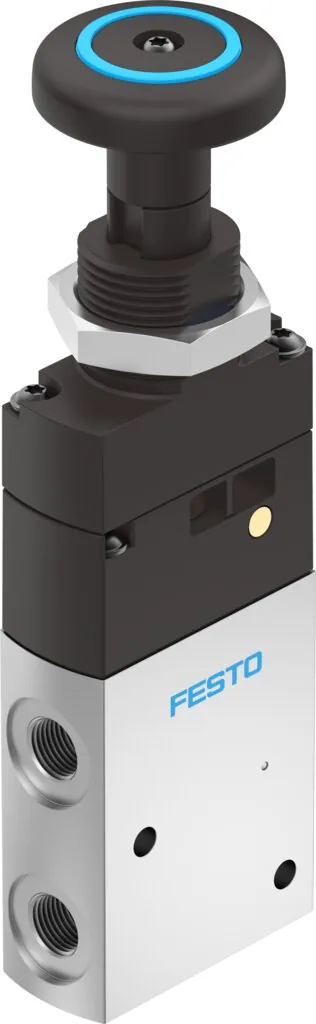

FestoРаспределитель с кнопочным управлением

VHEF-PTCZ-B32-G18

GTIN 4052568422646 Оригинал Festo

Распределитель с кнопочным управлением Festo VHEF-PTCZ-B32-G18: 3/2, бистабильный; g1/8; 5,6 мм; тарельчатое седло.

Функция
3/2, бистабильный
Присоединение 1
G1/8
Условный проход
5,6 мм
Тип конструкции
Тарельчатое седло
Тип управления
Ручное
Масса
168 г

Цена и срок — в коммерческом предложении: считаем авиа- и наземную доставку.

Функция

Обозначение

Что означает VHEF-PTCZ-B32-G18

  1. VHEFСерия

    Распределитель с кнопочным управлением

  2. PTCZТип управления и принцип действия и вид управления и воздух управления

    Кнопка; седельный клапан; непрямого действия; внешний

  3. B32Функция распределителя

    3/2-распределитель, бистабильный

  4. G18Пневматическое присоединение

    G1/8

Характеристики

Технические данные VHEF-PTCZ-B32-G18

Основные

Функция распределителя
3/2, бистабильный
Тип управления
Ручное
Ширина
20 мм
Стандартный номинальный расход
750 л/мин
Тип конструкции
Тарельчатое седло
Условный проход
5,6 мм
Функция быстрого выхлопа
Дросселирующий
Инструкции по эксплуатации
Перемещать только вручную
Тип уплотнения
Мягкий
Положение при сборке
Любое
Ручное дублирование
Защелкиваемый
Тип пилотного управления
С пилотным управлением
Питание пилотного каскада
Внешний
Направление потока
Реверсивный
Перекрытие
Нулевое перекрытие
Пилотное давление
3 … 10 бар
Макс. частота переключения
0,5 Гц
Приводное усилие
20 Н
Усилие отпускания
25 Н
Тип крепления
Установка передней панели; со сквозным отверстием
Подвод пилотного воздуха 12/14
M5
Подвод пилотного воздуха 12
M5
Пневматическое подключение, канал 1
G1/8
Пневматическое подключение, канал 2
G1/8
Пневматическое подключение, канал 3
G1/8

Условия работы

Рабочее давление
−0,95 … 10 бар
Рабочая среда
Сжатый воздух в соответствии с ISO8573-1:2010 [7:-:-]
Примечание по рабочей среде
Возможна работа со смазкой (впоследствии требуется постоянная смазка)
Классификация сопротивления коррозии CRC
1 — Низкая стойкость к коррозии
Соответствие PWIS (вещества, мешающие окраске)
VDMA24364-B1/B2-L
Температура среды
−10 … 60 °C
Температура окружающей среды
−10 … 60 °C

Масса

Вес продукта
168 г

Материалы

Замечания по материалу
Соответствует директиве по ограничению использования опасных веществ (RoHS)
Материал крышки
PA с армированием
Материал уплотнений
NBR
Материал корпуса
Анодированный алюминий

Принадлежности

Что подходит к VHEF-PTCZ-B32-G18

Фитинги, дроссели и шланги — по пневматическому присоединению из таблицы данных.

Подключение воздуха24

Документы

Документация

PDFТаблица данных VHEF-PTCZ-B32-G18PDF · Festo · на русскомPDFКаталог Festo VHEF-GPDF · на английском · Festo, 2026VHEFВсе исполнения серии82 позиции, подбор по параметрам

FAQ

Частые вопросы

VHEF-PTCZ-B32-G18: цены, сроки, документы.

Не нашли ответ?

Задайте вопрос инженеру — ответим в течение рабочего дня.

Задать вопрос +7 (812) 907-45-64
01Какие характеристики у VHEF-PTCZ-B32-G18?

Распределитель с кнопочным управлением Festo VHEF-PTCZ-B32-G18, артикул 5299708: функция — 3/2, бистабильный; присоединение 1 — G1/8; условный проход — 5,6 мм; тип конструкции — тарельчатое седло; тип управления — ручное; масса — 168 г. Все характеристики — в таблице на этой странице, они взяты из таблицы данных Festo.

02При каком давлении и температуре работает VHEF-PTCZ-B32-G18?

По таблице данных Festo: рабочее давление — −0,95 … 10 бар; температура окружающей среды — −10 … 60 °C; температура среды — −10 … 60 °C; рабочая среда — сжатый воздух в соответствии с ISO8573-1:2010 [7:-:-].

03Из каких материалов изготовлен VHEF-PTCZ-B32-G18?

Материал крышки — PA с армированием; материал уплотнений — NBR; материал корпуса — анодированный алюминий. Материалы указаны по таблице данных Festo.

04Как расшифровать обозначение VHEF-PTCZ-B32-G18?

VHEF — распределитель с кнопочным управлением; PTCZ — тип управления и принцип действия и вид управления и воздух управления: кнопка, седельный клапан, непрямого действия, внешний; B32 — функция распределителя: 3/2-распределитель, бистабильный; G18 — пневматическое присоединение: G1/8.

05Какие исполнения есть в серии VHEF, кроме VHEF-PTCZ-B32-G18?

В серии «Переключаемый клапан VHEF» — 82 позиции. У VHEF-PTCZ-B32-G18: функция — 3/2, бистабильный. Другие варианты (функция: 3/2 Н.О./Н.З., моностабильный) переключаются на этой странице. Все позиции серии с отбором по параметрам — на странице серии.

06Какие принадлежности подходят к VHEF-PTCZ-B32-G18?

В блоке «Принадлежности» на этой странице: подключение воздуха (24). Например: QSL-G1/8-8. Подобраны по каталогу Festo для этого размера.

07Есть ли на VHEF-PTCZ-B32-G18 документация и 3D-модель?

На этой странице: таблица данных Festo в PDF; каталог Festo VHEF-G; 3D-модель Festo — во вкладке «3D». Скачивание без регистрации.

08Сколько стоит VHEF-PTCZ-B32-G18 и какой срок поставки?

Цену и срок сообщаем в коммерческом предложении: добавьте VHEF-PTCZ-B32-G18 в список и отправьте запрос. Срок указываем для авиа- и наземной доставки, обычно отвечаем в течение рабочего дня.

09VHEF-PTCZ-B32-G18 — это оригинальная продукция Festo?

Да. Поставляем оригинальную продукцию Festo, артикул производителя — 5299708; ввоз официальный, с грузовой таможенной декларацией.
