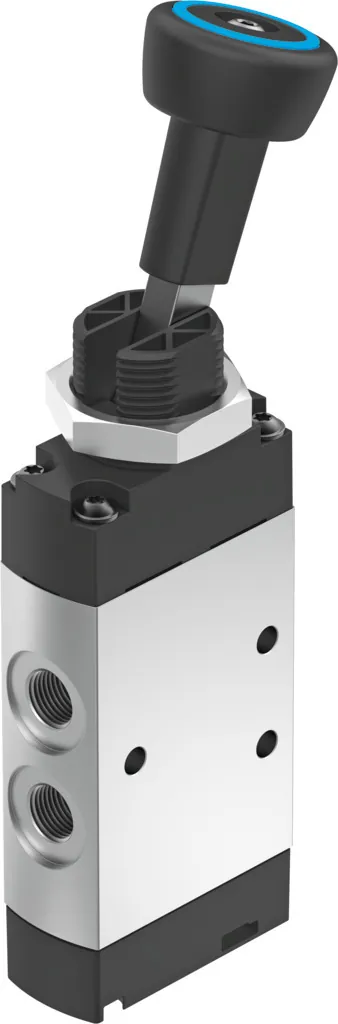

FestoРаспределитель с тумблером

VHEF-V-B52-G14

GTIN 4052568422882 Оригинал Festo

Распределитель с тумблером Festo VHEF-V-B52-G14: 5/2 бистабильный; g1/4; 7 мм; золотниковый.

Функция
5/2 бистабильный
Присоединение 1
G1/4
Условный проход
7 мм
Тип конструкции
Золотниковый
Тип управления
Ручное
Масса
240 г

Цена и срок — в коммерческом предложении: считаем авиа- и наземную доставку.

Функция

Обозначение

Что означает VHEF-V-B52-G14

  1. VHEFСерия

    Распределитель с тумблером

  2. VТип управления

    Тумблер, сверху

  3. B52Функция распределителя

    5/2-распределитель, бистабильный

  4. G14Пневматическое присоединение

    G1/4

Характеристики

Технические данные VHEF-V-B52-G14

Основные

Функция распределителя
5/2 бистабильный
Тип управления
Ручное
Ширина
20 мм
Стандартный номинальный расход
1200 л/мин
Тип конструкции
Золотниковый
Условный проход
7 мм
Функция быстрого выхлопа
Дросселирующий
Инструкции по эксплуатации
Перемещать только вручную
Тип уплотнения
Мягкий
Положение при сборке
Любое
Ручное дублирование
Защелкиваемый
Тип пилотного управления
Прямой
Направление потока
Реверсивный
Перекрытие
Положительное перекрытие
Макс. частота переключения
0,5 Гц
Приводной момент
1,1 Н·м
Момент разблокировки
0,6 Н·м
Максимальное усилие на приводе
200 Н
Макс. поперечное усилие на приводе
140 Н
Тип крепления
Установка передней панели; со сквозным отверстием
Пневматическое подключение, канал 1
G1/4
Пневматическое подключение, канал 2
G1/4
Пневматическое подключение, канал 3
G1/4
Пневматическое присоединение, канал 4
G1/4
Пневматическое присоединение, канал 5
G1/4

Условия работы

Рабочее давление
−0,95 … 10 бар
Рабочая среда
Сжатый воздух в соответствии с ISO8573-1:2010 [7:-:-]
Примечание по рабочей среде
Возможна работа со смазкой (впоследствии требуется постоянная смазка)
Классификация сопротивления коррозии CRC
1 — Низкая стойкость к коррозии
Соответствие PWIS (вещества, мешающие окраске)
VDMA24364-B1/B2-L
Температура среды
−10 … 60 °C
Температура окружающей среды
−10 … 60 °C

Масса

Вес продукта
240 г

Материалы

Замечания по материалу
Соответствует директиве по ограничению использования опасных веществ (RoHS)
Материал крышки
PA с армированием
Материал уплотнений
NBR
Материал корпуса
Анодированный алюминий
Материал рычага
PA с армированием

Принадлежности

Что подходит к VHEF-V-B52-G14

Фитинги, дроссели и шланги — по пневматическому присоединению из таблицы данных.

Подключение воздуха24

Документы

Документация

PDFТаблица данных VHEF-V-B52-G14PDF · Festo · на русскомPDFКаталог Festo VHEF-GPDF · на английском · Festo, 2026VHEFВсе исполнения серии82 позиции, подбор по параметрам

FAQ

Частые вопросы

VHEF-V-B52-G14: цены, сроки, документы.

Не нашли ответ?

Задайте вопрос инженеру — ответим в течение рабочего дня.

Задать вопрос +7 (812) 907-45-64
01Какие характеристики у VHEF-V-B52-G14?

Распределитель с тумблером Festo VHEF-V-B52-G14, артикул 5300035: функция — 5/2 бистабильный; присоединение 1 — G1/4; условный проход — 7 мм; тип конструкции — золотниковый; тип управления — ручное; масса — 240 г. Все характеристики — в таблице на этой странице, они взяты из таблицы данных Festo.

02При каком давлении и температуре работает VHEF-V-B52-G14?

По таблице данных Festo: рабочее давление — −0,95 … 10 бар; температура окружающей среды — −10 … 60 °C; температура среды — −10 … 60 °C; рабочая среда — сжатый воздух в соответствии с ISO8573-1:2010 [7:-:-].

03Из каких материалов изготовлен VHEF-V-B52-G14?

Материал крышки — PA с армированием; материал уплотнений — NBR; материал корпуса — анодированный алюминий; материал рычага — PA с армированием. Материалы указаны по таблице данных Festo.

04Как расшифровать обозначение VHEF-V-B52-G14?

VHEF — распределитель с тумблером; V — тип управления: тумблер, сверху; B52 — функция распределителя: 5/2-распределитель, бистабильный; G14 — пневматическое присоединение: G1/4.

05Какие исполнения есть в серии VHEF, кроме VHEF-V-B52-G14?

В серии «Переключаемый клапан VHEF» — 82 позиции. У VHEF-V-B52-G14: функция — 5/2 бистабильный. Другие варианты (функция: 5/2 моностабильный, 5/3 выхлоп в нейтральной позиции, 5/3 Н.З.) переключаются на этой странице. Все позиции серии с отбором по параметрам — на странице серии.

06Какие принадлежности подходят к VHEF-V-B52-G14?

В блоке «Принадлежности» на этой странице: подключение воздуха (24). Например: QSL-G1/4-10. Подобраны по каталогу Festo для этого размера.

07Есть ли на VHEF-V-B52-G14 документация и 3D-модель?

На этой странице: таблица данных Festo в PDF; каталог Festo VHEF-G; 3D-модель Festo — во вкладке «3D». Скачивание без регистрации.

08Сколько стоит VHEF-V-B52-G14 и какой срок поставки?

Цену и срок сообщаем в коммерческом предложении: добавьте VHEF-V-B52-G14 в список и отправьте запрос. Срок указываем для авиа- и наземной доставки, обычно отвечаем в течение рабочего дня.

09VHEF-V-B52-G14 — это оригинальная продукция Festo?

Да. Поставляем оригинальную продукцию Festo, артикул производителя — 5300035; ввоз официальный, с грузовой таможенной декларацией.
