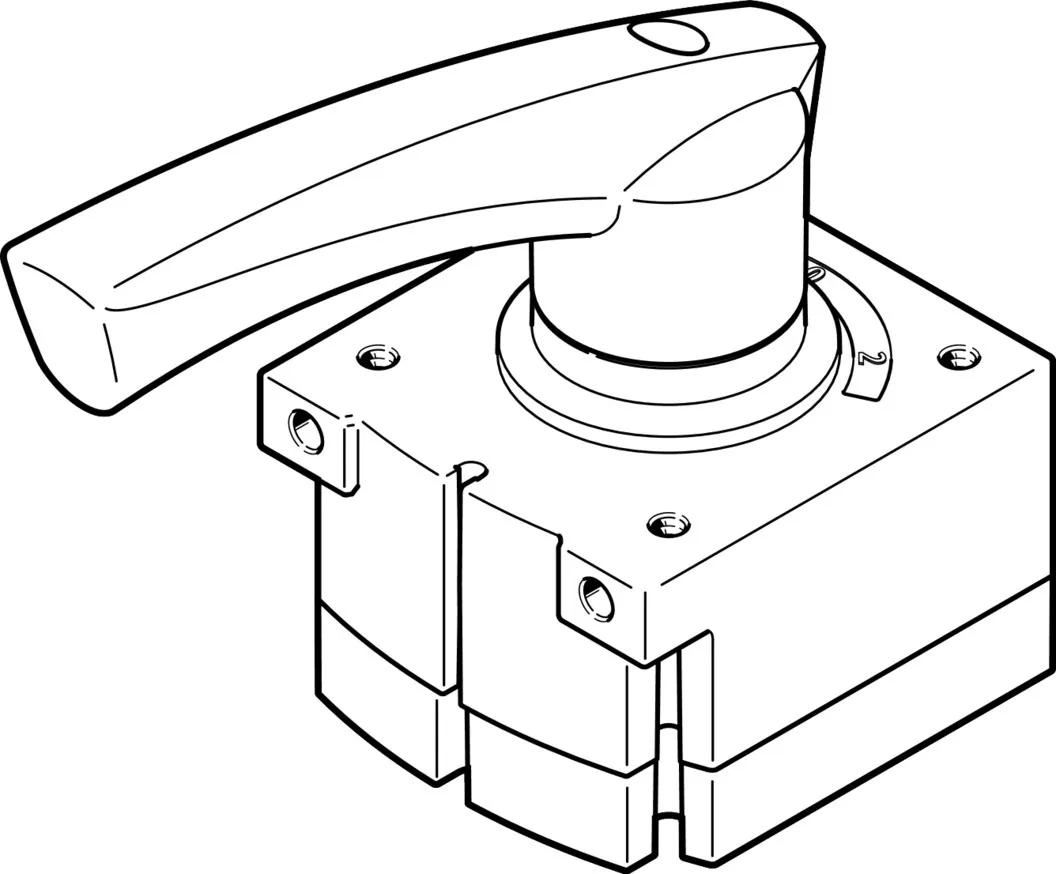

FestoРаспределитель с ручным управлением

VHER-H-B43E-B-G12

GTIN 4052568268831 Оригинал Festo

Распределитель с ручным управлением Festo VHER-H-B43E-B-G12: 4/3 выхлоп в средней позиции; 80 мм; g1/2; 12 мм.

Функция
4/3 выхлоп в средней позиции
Ширина
80 мм
Присоединение 1
G1/2
Условный проход
12 мм
Тип управления
Ручное
Масса
860 г

Цена и срок — в коммерческом предложении: считаем авиа- и наземную доставку.

Функция

Ширина

  • 30 мм
  • 37 мм
  • 42 мм
  • 51 мм
  • 56 мм
  • 66 мм
  • 80 мм
  • 95 мм

Обозначение

Что означает VHER-H-B43E-B-G12

  1. VHERСерия

    Распределитель с ручным управлением

  2. HТип управления

    Ручной рычаг, сверху

  3. B43EФункция распределителя

    4/3-распределитель, с фиксацией, в среднем положении выходы соединены с выхлопом

  4. BНаправление присоединения

    Снизу

  5. G12Пневматическое присоединение

    G1/2

Характеристики

Технические данные VHER-H-B43E-B-G12

Основные

Функция распределителя
4/3 выхлоп в средней позиции
Тип управления
Ручное
Ширина
80 мм
Стандартный номинальный расход
3800 л/мин
Прим. указание по рабочему давлению
Работа с вакуумом только через канал 3; При работе с двумя давлениями, давление в канале 1 должно быть больше чем в канале 3
Тип конструкции
Распределитель с плоским поворотным золотником
Условный проход
12 мм
Функция быстрого выхлопа
Дросселирующий
Инструкции по эксплуатации
Перемещать только вручную
Тип уплотнения
Твердый
Тип пилотного управления
Прямой
Направление потока
Нереверсивный
Защита от перекрытия
Да
Индикатор позиции переключения
С принадлежностями
Приводной момент
5 Н·м
Тип крепления
Установка передней панели; со сквозным отверстием
Пневматическое подключение, канал 1
G1/2
Пневматическое подключение, канал 2
G1/2
Пневматическое подключение, канал 3
G1/2
Пневматическое присоединение, канал 4
G1/2

Условия работы

Рабочее давление
0 … 10 бар
Рабочая среда
Сжатый воздух в соответствии с ISO8573-1:2010 [7:4:4]
Примечание по рабочей среде
Возможна работа со смазкой (впоследствии требуется постоянная смазка)
Классификация сопротивления коррозии CRC
2 — Средняя стойкость к коррозии
Соответствие PWIS (вещества, мешающие окраске)
VDMA24364-B1/B2-L
Температура среды
−20 … 80 °C
Температура окружающей среды
−20 … 80 °C

Масса

Вес продукта
860 г

Материалы

Замечания по материалу
Соответствует директиве по ограничению использования опасных веществ (RoHS)
Материал уплотнений
NBR
Материал корпуса
Алюминиевое литье под давление
Материал рычага
Алюминиевое литье под давление

Принадлежности

Что подходит к VHER-H-B43E-B-G12

По разделу «Принадлежности» каталога Festo этой серии. Фитинги, дроссели и шланги — по пневматическому присоединению из таблицы данных.

Датчики и кабели2
Подключение воздуха19

Документы

Документация

PDFТаблица данных VHER-H-B43E-B-G12PDF · Festo · на русскомPDFКаталог Festo VHER-GPDF · на английском · Festo, 2026VHERВсе исполнения серии41 позиция, подбор по параметрам

FAQ

Частые вопросы

VHER-H-B43E-B-G12: цены, сроки, документы.

Не нашли ответ?

Задайте вопрос инженеру — ответим в течение рабочего дня.

Задать вопрос +7 (812) 907-45-64
01Какие характеристики у VHER-H-B43E-B-G12?

Распределитель с ручным управлением Festo VHER-H-B43E-B-G12, артикул 3192068: функция — 4/3 выхлоп в средней позиции; ширина — 80 мм; присоединение 1 — G1/2; условный проход — 12 мм; тип управления — ручное; масса — 860 г. Все характеристики — в таблице на этой странице, они взяты из таблицы данных Festo.

02Для чего нужен распределитель с ручным управлением?

Чтобы оператор сам подавал и сбрасывал сжатый воздух — рычагом, кнопкой или тумблером, без электрического сигнала.

03При каком давлении и температуре работает VHER-H-B43E-B-G12?

По таблице данных Festo: рабочее давление — 0 … 10 бар; температура окружающей среды — −20 … 80 °C; температура среды — −20 … 80 °C; рабочая среда — сжатый воздух в соответствии с ISO8573-1:2010 [7:4:4].

04Из каких материалов изготовлен VHER-H-B43E-B-G12?

Материал уплотнений — NBR; материал корпуса — алюминиевое литье под давление; материал рычага — алюминиевое литье под давление. Материалы указаны по таблице данных Festo.

05Как расшифровать обозначение VHER-H-B43E-B-G12?

VHER — распределитель с ручным управлением; H — тип управления: ручной рычаг, сверху; B43E — функция распределителя: 4/3-распределитель, с фиксацией, в среднем положении выходы соединены с выхлопом; B — направление присоединения: снизу; G12 — пневматическое присоединение: G1/2.

06Какие исполнения есть в серии VHER, кроме VHER-H-B43E-B-G12?

В серии «Распределитель с ручным управлением VHER» — 41 позиция. У VHER-H-B43E-B-G12: функция — 4/3 выхлоп в средней позиции; ширина — 80 мм. Другие варианты (функция: 4/3 нормально закрытый) переключаются на этой странице. Все позиции серии с отбором по параметрам — на странице серии.

07Какие принадлежности подходят к VHER-H-B43E-B-G12?

В блоке «Принадлежности» на этой странице: датчики и кабели (2), подключение воздуха (19). Например: SME-10-KL-LED-24, QS-G1/2-12. Подобраны по каталогу Festo для этого размера.

08Есть ли на VHER-H-B43E-B-G12 документация и 3D-модель?

На этой странице: таблица данных Festo в PDF; каталог Festo VHER-G; 3D-модель Festo — во вкладке «3D». Скачивание без регистрации.

09Сколько стоит VHER-H-B43E-B-G12 и какой срок поставки?

Цену и срок сообщаем в коммерческом предложении: добавьте VHER-H-B43E-B-G12 в список и отправьте запрос. Срок указываем для авиа- и наземной доставки, обычно отвечаем в течение рабочего дня.

10VHER-H-B43E-B-G12 — это оригинальная продукция Festo?

Да. Поставляем оригинальную продукцию Festo, артикул производителя — 3192068; ввоз официальный, с грузовой таможенной декларацией.
