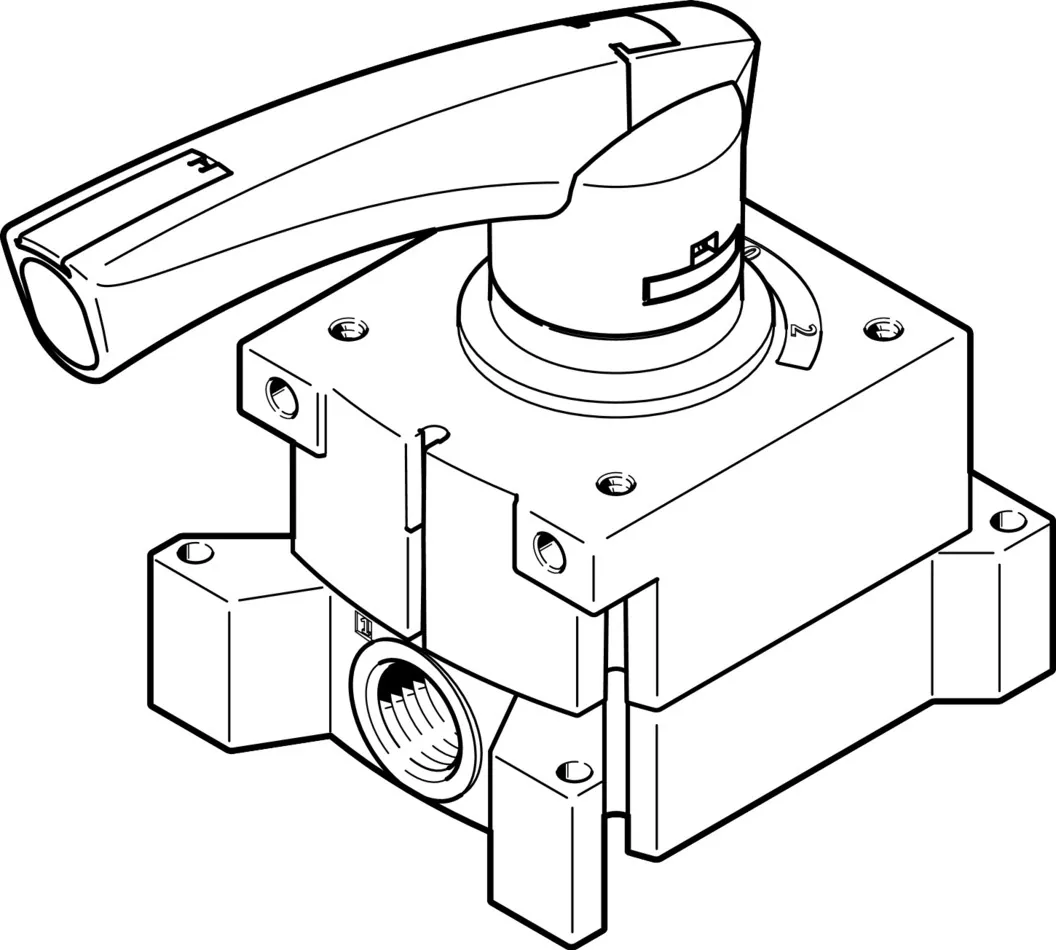

FestoРаспределитель с ручным управлением

VHER-P-H-B43U-G18

GTIN 4052568269951 Оригинал Festo

Распределитель с ручным управлением Festo VHER-P-H-B43U-G18: 4/3 распределитель, средняя позиция под давлением; 51 мм; g1/8; 6 мм.

Ширина
51 мм
Присоединение 1
G1/8
Условный проход
6 мм
Тип управления
Ручное
Стандартный номинальный расход
600 л/мин
Масса
165 г

Цена и срок — в коммерческом предложении: считаем авиа- и наземную доставку.

Функция

Ширина

  • 30 мм
  • 37 мм
  • 42 мм
  • 51 мм
  • 56 мм
  • 66 мм
  • 80 мм
  • 95 мм

Обозначение

Что означает VHER-P-H-B43U-G18

  1. VHERСерия

    Распределитель с ручным управлением

  2. PИсполнение

    Преимущественно полимер

  3. HТип управления

    Ручной рычаг, сверху

  4. B43UФункция распределителя

    4/3-распределитель, с фиксацией, в среднем положении выходы под давлением

  5. G18Пневматическое присоединение

    G1/8

Характеристики

Технические данные VHER-P-H-B43U-G18

Основные

Функция распределителя
4/3 распределитель, средняя позиция под давлением
Тип управления
Ручное
Ширина
51 мм
Стандартный номинальный расход
600 л/мин
Прим. указание по рабочему давлению
Работа с вакуумом только через канал 3; При работе с двумя давлениями, давление в канале 1 должно быть больше чем в канале 3
Тип конструкции
Распределитель с плоским поворотным золотником
Условный проход
6 мм
Функция быстрого выхлопа
Дросселирующий
Инструкции по эксплуатации
Перемещать только вручную
Фиксатор привода
С принадлежностями, блокируемый
Тип уплотнения
Твердый
Тип пилотного управления
Прямой
Направление потока
Нереверсивный
Защита от перекрытия
Да
Индикатор позиции переключения
С принадлежностями
Приводной момент
0,9 Н·м
Тип крепления
Установка передней панели; со сквозным отверстием
Пневматическое подключение, канал 1
G1/8
Пневматическое подключение, канал 2
G1/8
Пневматическое подключение, канал 3
G1/8
Пневматическое присоединение, канал 4
G1/8

Условия работы

Рабочее давление
0 … 10 бар
Рабочая среда
Сжатый воздух в соответствии с ISO8573-1:2010 [7:4:4]
Примечание по рабочей среде
Возможна работа со смазкой (впоследствии требуется постоянная смазка)
Классификация сопротивления коррозии CRC
2 — Средняя стойкость к коррозии
Соответствие PWIS (вещества, мешающие окраске)
VDMA24364-B1/B2-L
Температура среды
−20 … 80 °C
Температура окружающей среды
−20 … 80 °C

Масса

Вес продукта
165 г

Материалы

Замечания по материалу
Соответствует директиве по ограничению использования опасных веществ (RoHS)
Материал уплотнений
NBR
Материал корпуса
PA
Материал рычага
PA

Принадлежности

Что подходит к VHER-P-H-B43U-G18

По разделу «Принадлежности» каталога Festo этой серии. Фитинги, дроссели и шланги — по пневматическому присоединению из таблицы данных.

Датчики и кабели2
Подключение воздуха24

Документы

Документация

PDFТаблица данных VHER-P-H-B43U-G18PDF · Festo · на русскомPDFКаталог Festo VHER-GPDF · на английском · Festo, 2026VHERВсе исполнения серии41 позиция, подбор по параметрам

FAQ

Частые вопросы

VHER-P-H-B43U-G18: цены, сроки, документы.

Не нашли ответ?

Задайте вопрос инженеру — ответим в течение рабочего дня.

Задать вопрос +7 (812) 907-45-64
01Какие характеристики у VHER-P-H-B43U-G18?

Распределитель с ручным управлением Festo VHER-P-H-B43U-G18, артикул 3488216: ширина — 51 мм; присоединение 1 — G1/8; условный проход — 6 мм; тип управления — ручное; стандартный номинальный расход — 600 л/мин; масса — 165 г. Все характеристики — в таблице на этой странице, они взяты из таблицы данных Festo.

02Для чего нужен распределитель с ручным управлением?

Чтобы оператор сам подавал и сбрасывал сжатый воздух — рычагом, кнопкой или тумблером, без электрического сигнала.

03При каком давлении и температуре работает VHER-P-H-B43U-G18?

По таблице данных Festo: рабочее давление — 0 … 10 бар; температура окружающей среды — −20 … 80 °C; температура среды — −20 … 80 °C; рабочая среда — сжатый воздух в соответствии с ISO8573-1:2010 [7:4:4].

04Из каких материалов изготовлен VHER-P-H-B43U-G18?

Материал уплотнений — NBR; материал корпуса — PA; материал рычага — PA. Материалы указаны по таблице данных Festo.

05Как расшифровать обозначение VHER-P-H-B43U-G18?

VHER — распределитель с ручным управлением; P — исполнение: преимущественно полимер; H — тип управления: ручной рычаг, сверху; B43U — функция распределителя: 4/3-распределитель, с фиксацией, в среднем положении выходы под давлением; G18 — пневматическое присоединение: G1/8.

06Какие исполнения есть в серии VHER, кроме VHER-P-H-B43U-G18?

В серии «Распределитель с ручным управлением VHER» — 41 позиция. У VHER-P-H-B43U-G18: ширина — 51 мм. Другие варианты (функция: 4/3 выхлоп в средней позиции, 4/3 нормально закрытый) переключаются на этой странице. Все позиции серии с отбором по параметрам — на странице серии.

07Какие принадлежности подходят к VHER-P-H-B43U-G18?

В блоке «Принадлежности» на этой странице: датчики и кабели (2), подключение воздуха (24). Например: SME-10-KL-LED-24, QS-G1/8-8. Подобраны по каталогу Festo для этого размера.

08Есть ли на VHER-P-H-B43U-G18 документация и 3D-модель?

На этой странице: таблица данных Festo в PDF; каталог Festo VHER-G; 3D-модель Festo — во вкладке «3D». Скачивание без регистрации.

09Сколько стоит VHER-P-H-B43U-G18 и какой срок поставки?

Цену и срок сообщаем в коммерческом предложении: добавьте VHER-P-H-B43U-G18 в список и отправьте запрос. Срок указываем для авиа- и наземной доставки, обычно отвечаем в течение рабочего дня.

10VHER-P-H-B43U-G18 — это оригинальная продукция Festo?

Да. Поставляем оригинальную продукцию Festo, артикул производителя — 3488216; ввоз официальный, с грузовой таможенной декларацией.
