FestoПневмораспределитель

VL-5/3E-5,0-B

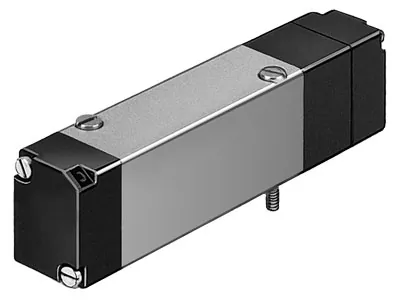

Name: Пневмораспределитель Festo VL-5/3E-5,0-B
Brand: Festo
SKU: 173178

GTIN 4052568142377 Оригинал Festo

Снят с производстваПо данным Festo был доступен до 2023 года. Подберём замену

Пневмораспределитель Festo VL-5/3E-5,0-B: 5/3-распределитель, соединен с выхлопом в средней позиции Этот тип подходит для работы на вакууме.

Функция: 5/3 выхлоп в нейтральной позиции
Ширина: 17,8 мм
Присоединение 1: Монтажная плита
Присоединение 2: Монтажная плита
Тип управления: Пневматический
Масса: 85 г

Цена и срок — в коммерческом предложении: считаем авиа- и наземную доставку.

Функция

5/2 моностабильный
5/3 выхлоп в нейтральной позиции
5/3 Н.З.
5/3 под давлением в нейтральной позиции
5/4 Н.З.

Присоединение 2

G1/8
Монтажная плита

Характеристики

Технические данные VL-5/3E-5,0-B

Основные

Функция распределителя: 5/3 выхлоп в нейтральной позиции
Тип управления: Пневматический
Ширина: 17,8 мм
Стандартный номинальный расход: 350 л/мин
Тип конструкции: Золотниковый
Тип сброса: Механическая пружина
Авторизация: UL — Recognized (OL)
Условный проход: 5 мм
Монтажный шаг: 18 мм
Функция быстрого выхлопа: Дросселирующий
Тип уплотнения: Мягкий
Положение при сборке: Любое
Ручное дублирование: Нет
Тип пилотного управления: Прямой
Питание пилотного каскада: Внешний
Направление потока: Реверсивный
Перекрытие: Положительное перекрытие
Пилотное давление: 3 … 8 бар
Значение b: 0,5
Значение С: 1,54 л/(с·бар)
Время выключения: 22 мс
Время включения: 6 мс
Стойкость к вибрации: Тест траспортного применения на уровне жесткости 1 в соответствии с FN 942017-4 и EN 60068-2-6
Сопротивление ударной нагрузке: Шоковый тест с уровнем опасности 2 в соответствии с FN 942017-5; и EN 60068-2-27
Уровень звукового давления: 75 дБ(А)
Тип крепления: На монтажной плите
Подвод пилотного воздуха 12: Монтажная плита
Подвод пилотного воздуха 14: Монтажная плита
Пневматическое подключение, канал 1: Монтажная плита
Пневматическое подключение, канал 2: Монтажная плита
Пневматическое подключение, канал 3: Монтажная плита
Пневматическое присоединение, канал 4: Монтажная плита
Пневматическое присоединение, канал 5: Монтажная плита

Условия работы

Рабочее давление: −0,9 … 10 бар
Рабочая среда: Сжатый воздух в соответствии с ISO8573-1:2010 [7:4:4]
Примечание по рабочей среде: Возможна работа со смазкой (впоследствии требуется постоянная смазка)
Классификация сопротивления коррозии CRC: 2 — Средняя стойкость к коррозии
Температура хранения: −20 … 40 °C
Температура среды: −5 … 50 °C
Рабочая среда пилотного каскада: Сжатый воздух в соответствии с ISO8573-1:2010 [7:4:4]
Температура окружающей среды: −5 … 50 °C

Масса

Вес продукта: 85 г

Материалы

Замечания по материалу: Соответствует директиве по ограничению использования опасных веществ (RoHS)
Материал уплотнений: HNBR; NBR
Материал корпуса: Алюминиевое литье под давление

Документы

Документация

PDFТаблица данных VL-5/3E-5,0-BPDF · Festo · на русском VLВсе исполнения серии75 позиций, подбор по параметрам

FAQ

Частые вопросы

VL-5/3E-5,0-B: цены, сроки, документы.

Не нашли ответ?

Задайте вопрос инженеру — ответим в течение рабочего дня.

Задать вопрос +7 (812) 907-45-64

01Какие характеристики у VL-5/3E-5,0-B?

Пневмораспределитель Festo VL-5/3E-5,0-B, артикул 173178: функция — 5/3 выхлоп в нейтральной позиции; ширина — 17,8 мм; присоединение 1 — монтажная плита; присоединение 2 — монтажная плита; тип управления — пневматический; масса — 85 г. Все характеристики — в таблице на этой странице, они взяты из таблицы данных Festo.

02Что делает пневмораспределитель?

Переключает потоки сжатого воздуха: подаёт воздух в полости привода и сбрасывает его в выхлоп. Способ управления и функция указаны в характеристиках исполнения.

03При каком давлении и температуре работает VL-5/3E-5,0-B?

По таблице данных Festo: рабочее давление — −0,9 … 10 бар; температура окружающей среды — −5 … 50 °C; температура среды — −5 … 50 °C; рабочая среда — сжатый воздух в соответствии с ISO8573-1:2010 [7:4:4].

04Из каких материалов изготовлен VL-5/3E-5,0-B?

Материал уплотнений — HNBR, NBR; материал корпуса — алюминиевое литье под давление. Материалы указаны по таблице данных Festo.

05Какие исполнения есть в серии VL, кроме VL-5/3E-5,0-B?

В серии «Пневмораспределитель VL» — 75 позиций. У VL-5/3E-5,0-B: функция — 5/3 выхлоп в нейтральной позиции; присоединение 2 — монтажная плита. Другие варианты (функция: 5/2 моностабильный, 5/3 Н.З.) переключаются на этой странице. Все позиции серии с отбором по параметрам — на странице серии.

06Есть ли на VL-5/3E-5,0-B документация и 3D-модель?

На этой странице: таблица данных Festo в PDF; 3D-модель Festo — во вкладке «3D». Скачивание без регистрации.

07Сколько стоит VL-5/3E-5,0-B и какой срок поставки?

Цену и срок сообщаем в коммерческом предложении: добавьте VL-5/3E-5,0-B в список и отправьте запрос. Срок указываем для авиа- и наземной доставки, обычно отвечаем в течение рабочего дня.

08VL-5/3E-5,0-B — это оригинальная продукция Festo?

Да. Поставляем оригинальную продукцию Festo, артикул производителя — 173178; ввоз официальный, с грузовой таможенной декларацией.

09Чем заменить VL-5/3E-5,0-B?

Производитель снял VL-5/3E-5,0-B с производства: по данным Festo позиция была доступна до 2023 года. Пришлите артикул и условия работы — подберём действующую замену по характеристикам и присоединительным размерам и пришлём предложение.
