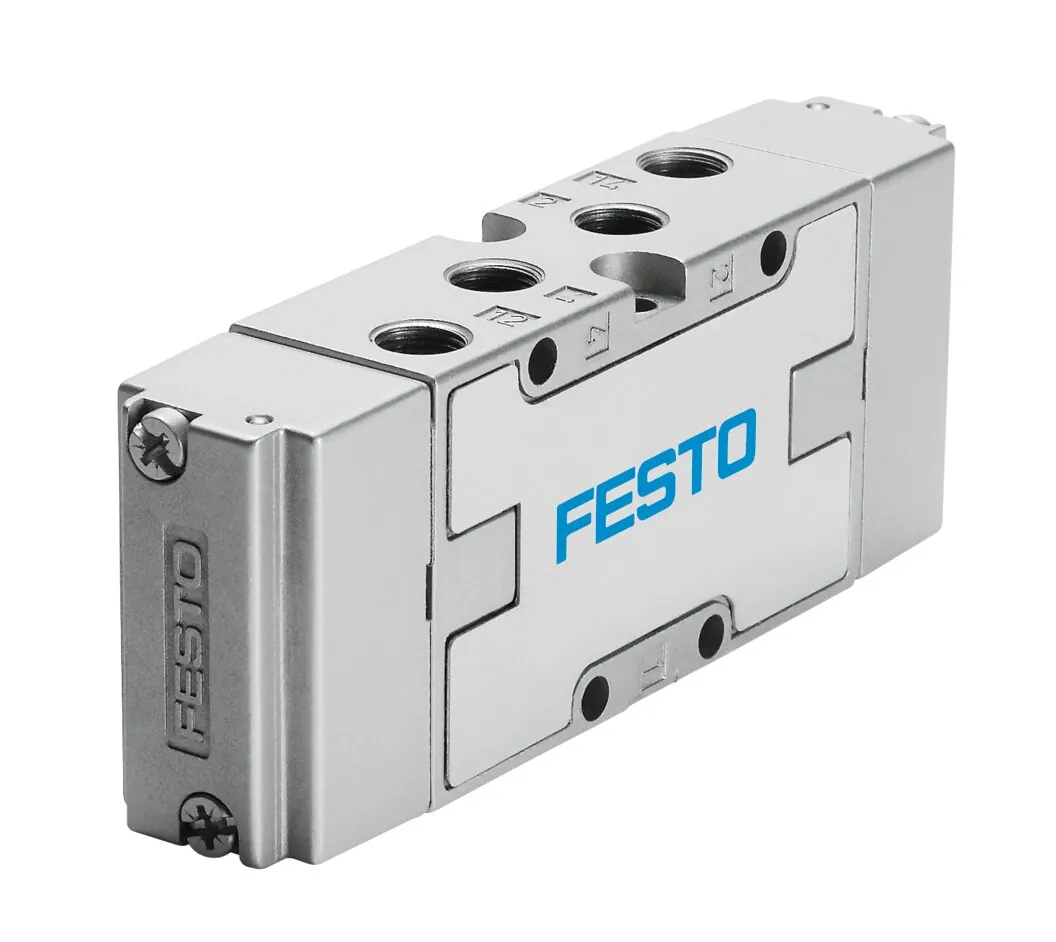

FestoПневмораспределитель

VL-5/3G-1/8-B-EX

GTIN 4052568170752 Оригинал Festo

Пневмораспределитель Festo VL-5/3G-1/8-B-EX: 5/3-распределитель, закрыт в средней позиции Современные альтернативы могут быть найдены с помощью введения первых четырех символов маркировки изделия в поле поиска.

Функция
5/3 Н.З.
Ширина
26 мм
Присоединение 1
G1/8
Присоединение 2
G1/8
Тип управления
Пневматический
Масса
320 г

Цена и срок — в коммерческом предложении: считаем авиа- и наземную доставку.

Функция

Ширина

Обозначение

Что означает VL-5/3G-1/8-B-EX

  1. VLСерия

    Пневмораспределитель

  2. 5/3GФункция распределителя

    5/3-распределитель, среднее положение закрыто

  3. 1/8Пневматическое присоединение

    G1/8

  4. BПоколение

    Серия B

  5. EXСертификация

    Взрывозащита (ATEX)

Характеристики

Технические данные VL-5/3G-1/8-B-EX

Основные

Функция распределителя
5/3 Н.З.
Тип управления
Пневматический
Ширина
26 мм
Стандартный номинальный расход
1000 л/мин
Тип конструкции
Золотниковый
Тип сброса
Механическая пружина
Обозначение CE (см. заявление о соответствии)
В соответствии с директивой EU по взрывозащите (ATEX)
Маркировка UKCA (см. декларацию о соответствии)
По британским нормам взрывозащиты
Категория ATEX Газ
II 2G
Категория ATEX Пыль
II 2D
Взрывозащита типа "Газ"
Ex h IIC T4 Gb
Взрывозащита типа "Пыль"
Ex h IIIC T130°C Db
Взрывобезопасная температура окружающей среды
−10°C <= Ta <= +60°C
Сертификация взрывозащиты за пределами Евросоюза
EPL Db (GB); EPL Gb (GB)
Условный проход
8 мм
Монтажный шаг
27 мм
Функция быстрого выхлопа
Дросселирующий
Тип уплотнения
Мягкий
Положение при сборке
Любое
Ручное дублирование
Нет
Тип пилотного управления
Прямой
Питание пилотного каскада
Внешний
Направление потока
Реверсивный
Перекрытие
Положительное перекрытие
Пилотное давление
3 … 10 бар
Макс. частота переключения
3 Гц
Время выключения
14 мс
Время включения
5 мс
Время переключения, реверс
23 мс
Тип крепления
Со сквозным отверстием
Подвод пилотного воздуха 12
G1/8
Подвод пилотного воздуха 14
G1/8
Пневматическое подключение, канал 1
G1/8
Пневматическое подключение, канал 2
G1/8
Пневматическое подключение, канал 3
G1/8
Пневматическое присоединение, канал 4
G1/8
Пневматическое присоединение, канал 5
G1/8

Условия работы

Рабочее давление
−0,9 … 10 бар
Рабочая среда
Сжатый воздух в соответствии с ISO8573-1:2010 [7:4:4]
Примечание по рабочей среде
Возможна работа со смазкой (впоследствии требуется постоянная смазка)
Классификация сопротивления коррозии CRC
1 — Низкая стойкость к коррозии
Соответствие PWIS (вещества, мешающие окраске)
VDMA24364-B1/B2-L
Температура хранения
−40 … 60 °C
Температура среды
−10 … 60 °C
Рабочая среда пилотного каскада
Сжатый воздух в соответствии с ISO8573-1:2010 [7:4:4]
Температура окружающей среды
−10 … 60 °C

Масса

Вес продукта
320 г

Материалы

Замечания по материалу
Соответствует директиве по ограничению использования опасных веществ (RoHS)
Материал уплотнений
NBR
Материал корпуса
Алюминиевое литье под давление

Принадлежности

Что подходит к VL-5/3G-1/8-B-EX

По разделу «Принадлежности» каталога Festo этой серии. Фитинги, дроссели и шланги — по пневматическому присоединению из таблицы данных.

Подключение воздуха24
Прочее1
Датчики и кабели14

Плиты и коллекторы24

Катушки и управление21

Документы

Документация

PDFТаблица данных VL-5/3G-1/8-B-EXPDF · Festo · на русскомPDFКаталог Festo TIGER2000PDF · на английском · Festo, 2026VLВсе исполнения серии75 позиций, подбор по параметрам

FAQ

Частые вопросы

VL-5/3G-1/8-B-EX: цены, сроки, документы.

Не нашли ответ?

Задайте вопрос инженеру — ответим в течение рабочего дня.

Задать вопрос +7 (812) 907-45-64
01Какие характеристики у VL-5/3G-1/8-B-EX?

Пневмораспределитель Festo VL-5/3G-1/8-B-EX, артикул 536046: функция — 5/3 Н.З.; ширина — 26 мм; присоединение 1 — G1/8; присоединение 2 — G1/8; тип управления — пневматический; масса — 320 г. Все характеристики — в таблице на этой странице, они взяты из таблицы данных Festo.

02Что делает пневмораспределитель?

Переключает потоки сжатого воздуха: подаёт воздух в полости привода и сбрасывает его в выхлоп. Способ управления и функция указаны в характеристиках исполнения.

03При каком давлении и температуре работает VL-5/3G-1/8-B-EX?

По таблице данных Festo: рабочее давление — −0,9 … 10 бар; температура окружающей среды — −10 … 60 °C; температура среды — −10 … 60 °C; рабочая среда — сжатый воздух в соответствии с ISO8573-1:2010 [7:4:4].

04Из каких материалов изготовлен VL-5/3G-1/8-B-EX?

Материал уплотнений — NBR; материал корпуса — алюминиевое литье под давление. Материалы указаны по таблице данных Festo.

05Как расшифровать обозначение VL-5/3G-1/8-B-EX?

VL — пневмораспределитель; 5/3G — функция распределителя: 5/3-распределитель, среднее положение закрыто; 1/8 — пневматическое присоединение: G1/8; B — поколение: серия B; EX — сертификация: взрывозащита (ATEX).

06Какие исполнения есть в серии VL, кроме VL-5/3G-1/8-B-EX?

В серии «Пневмораспределитель VL» — 75 позиций. У VL-5/3G-1/8-B-EX: функция — 5/3 Н.З.; ширина — 26 мм. Другие варианты (функция: 5/2 моностабильный, 5/3 выхлоп в нейтральной позиции, 5/3 под давлением в нейтральной позиции) переключаются на этой странице. Все позиции серии с отбором по параметрам — на странице серии.

07Какие принадлежности подходят к VL-5/3G-1/8-B-EX?

В блоке «Принадлежности» на этой странице: подключение воздуха (24), прочее (1), датчики и кабели (14), плиты и коллекторы (24), катушки и управление (21). Например: QS-G1/8-8, KMC/F/V-BZ-35X, KMF-1-230AC-2.5, PRS-1/4-10-B, AHB-MD/MF/MV. Подобраны по каталогу Festo для этого размера.

08Есть ли на VL-5/3G-1/8-B-EX документация и 3D-модель?

На этой странице: таблица данных Festo в PDF; каталог Festo TIGER2000; 3D-модель Festo — во вкладке «3D». Скачивание без регистрации.

09Сколько стоит VL-5/3G-1/8-B-EX и какой срок поставки?

Цену и срок сообщаем в коммерческом предложении: добавьте VL-5/3G-1/8-B-EX в список и отправьте запрос. Срок указываем для авиа- и наземной доставки, обычно отвечаем в течение рабочего дня.

10VL-5/3G-1/8-B-EX — это оригинальная продукция Festo?

Да. Поставляем оригинальную продукцию Festo, артикул производителя — 536046; ввоз официальный, с грузовой таможенной декларацией.
