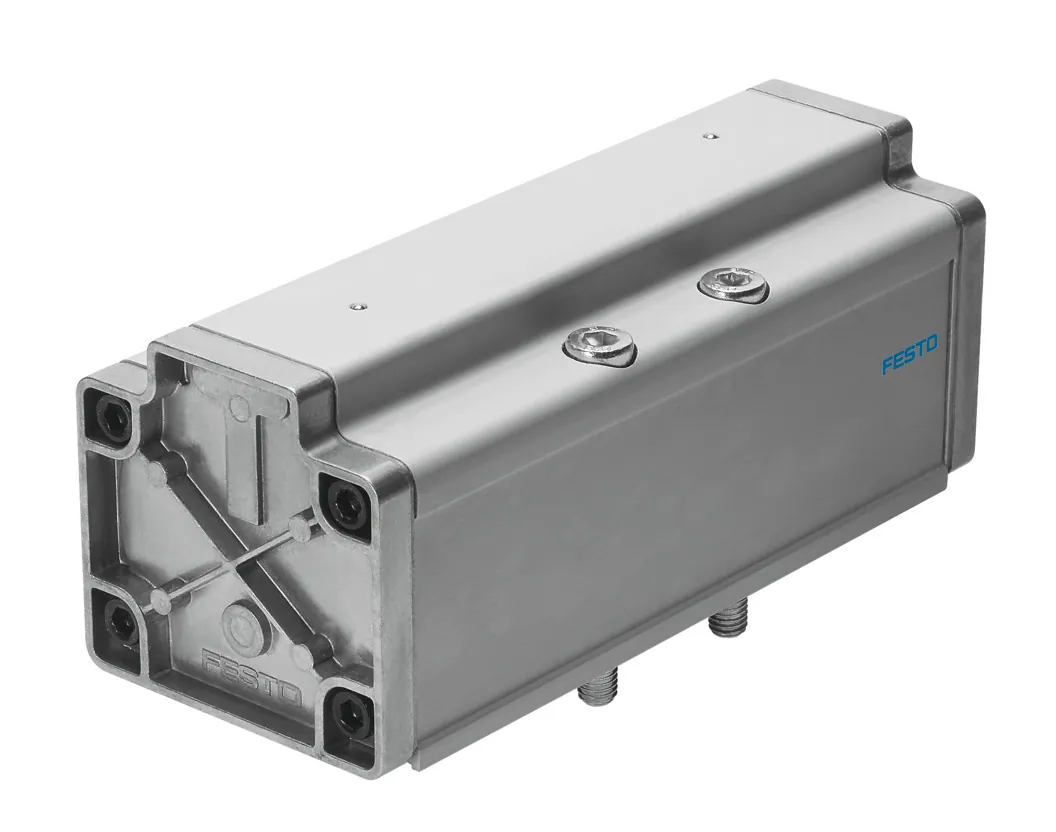

FestoПневмораспределитель

VL-5/3G-3/4-D-4

GTIN 4052568112028 Оригинал Festo

Пневмораспределитель Festo VL-5/3G-3/4-D-4: с крепежными винтами, без присоединительной плиты.

Функция
5/3 Н.З.
Ширина
76 мм
Тип управления
Пневматический
Стандартный номинальный расход
4800 л/мин
Тип конструкции
Золотниковый
Масса
2,00 кг

Цена и срок — в коммерческом предложении: считаем авиа- и наземную доставку.

Функция

Характеристики

Технические данные VL-5/3G-3/4-D-4

Основные

Функция распределителя
5/3 Н.З.
Тип управления
Пневматический
Ширина
76 мм
Стандартный номинальный расход
4800 л/мин
Тип конструкции
Золотниковый
Тип сброса
Механическая пружина
Условный проход
18 мм
Монтажный шаг
82 мм
Функция быстрого выхлопа
Дросселирующий
Тип уплотнения
Мягкий
Положение при сборке
Любое
Соответствует стандарту
ISO 5599-1
Ручное дублирование
Нет
Код ISO
406
Тип пилотного управления
Прямой
Направление потока
Реверсивный
Перекрытие
Положительное перекрытие
Пилотное давление
3 … 16 бар
Время выключения
130 мс
Время включения
40 мс
Уровень звукового давления
85 дБ(А)
Тип крепления
На монтажной плите; Со сквозным отверстием и винтом
Подвод пилотного воздуха 12
Соединительная плита, размер 4 согласно ISO 5599-1
Подвод пилотного воздуха 14
Соединительная плита, размер 4 согласно ISO 5599-1
Пневматическое подключение, канал 1
Соединительная плита, размер 4 согласно ISO 5599-1
Пневматическое подключение, канал 2
Соединительная плита, размер 4 согласно ISO 5599-1
Пневматическое подключение, канал 3
Соединительная плита, размер 4 согласно ISO 5599-1
Пневматическое присоединение, канал 4
Соединительная плита, размер 4 согласно ISO 5599-1
Пневматическое присоединение, канал 5
Соединительная плита, размер 4 согласно ISO 5599-1

Условия работы

Рабочее давление
−0,9 … 16 бар
Рабочая среда
Сжатый воздух в соответствии с ISO8573-1:2010 [7:4:4]
Примечание по рабочей среде
Возможна работа со смазкой (впоследствии требуется постоянная смазка)
Соответствие PWIS (вещества, мешающие окраске)
VDMA24364-B1/B2-L
Температура среды
−10 … 60 °C
Рабочая среда пилотного каскада
Сжатый воздух в соответствии с ISO8573-1:2010 [7:4:4]
Температура окружающей среды
−10 … 60 °C

Масса

Вес продукта
2000 г

Материалы

Замечания по материалу
Соответствует директиве по ограничению использования опасных веществ (RoHS)
Материал уплотнений
NBR
Материал корпуса
Алюминий

Документы

Документация

PDFТаблица данных VL-5/3G-3/4-D-4PDF · Festo · на русскомVLВсе исполнения серии75 позиций, подбор по параметрам

FAQ

Частые вопросы

VL-5/3G-3/4-D-4: цены, сроки, документы.

Не нашли ответ?

Задайте вопрос инженеру — ответим в течение рабочего дня.

Задать вопрос +7 (812) 907-45-64
01Какие характеристики у VL-5/3G-3/4-D-4?

Пневмораспределитель Festo VL-5/3G-3/4-D-4, артикул 12463: функция — 5/3 Н.З.; ширина — 76 мм; тип управления — пневматический; стандартный номинальный расход — 4800 л/мин; тип конструкции — золотниковый; масса — 2,00 кг. Все характеристики — в таблице на этой странице, они взяты из таблицы данных Festo.

02Что делает пневмораспределитель?

Переключает потоки сжатого воздуха: подаёт воздух в полости привода и сбрасывает его в выхлоп. Способ управления и функция указаны в характеристиках исполнения.

03При каком давлении и температуре работает VL-5/3G-3/4-D-4?

По таблице данных Festo: рабочее давление — −0,9 … 16 бар; температура окружающей среды — −10 … 60 °C; температура среды — −10 … 60 °C; рабочая среда — сжатый воздух в соответствии с ISO8573-1:2010 [7:4:4].

04Из каких материалов изготовлен VL-5/3G-3/4-D-4?

Материал уплотнений — NBR; материал корпуса — алюминий. Материалы указаны по таблице данных Festo.

05Какие исполнения есть в серии VL, кроме VL-5/3G-3/4-D-4?

В серии «Пневмораспределитель VL» — 75 позиций. У VL-5/3G-3/4-D-4: функция — 5/3 Н.З. Другие варианты (функция: 5/2 моностабильный, 5/3 выхлоп в нейтральной позиции) переключаются на этой странице. Все позиции серии с отбором по параметрам — на странице серии.

06Есть ли на VL-5/3G-3/4-D-4 документация и 3D-модель?

На этой странице: таблица данных Festo в PDF; 3D-модель Festo — во вкладке «3D». Скачивание без регистрации.

07Сколько стоит VL-5/3G-3/4-D-4 и какой срок поставки?

Цену и срок сообщаем в коммерческом предложении: добавьте VL-5/3G-3/4-D-4 в список и отправьте запрос. Срок указываем для авиа- и наземной доставки, обычно отвечаем в течение рабочего дня.

08VL-5/3G-3/4-D-4 — это оригинальная продукция Festo?

Да. Поставляем оригинальную продукцию Festo, артикул производителя — 12463; ввоз официальный, с грузовой таможенной декларацией.
