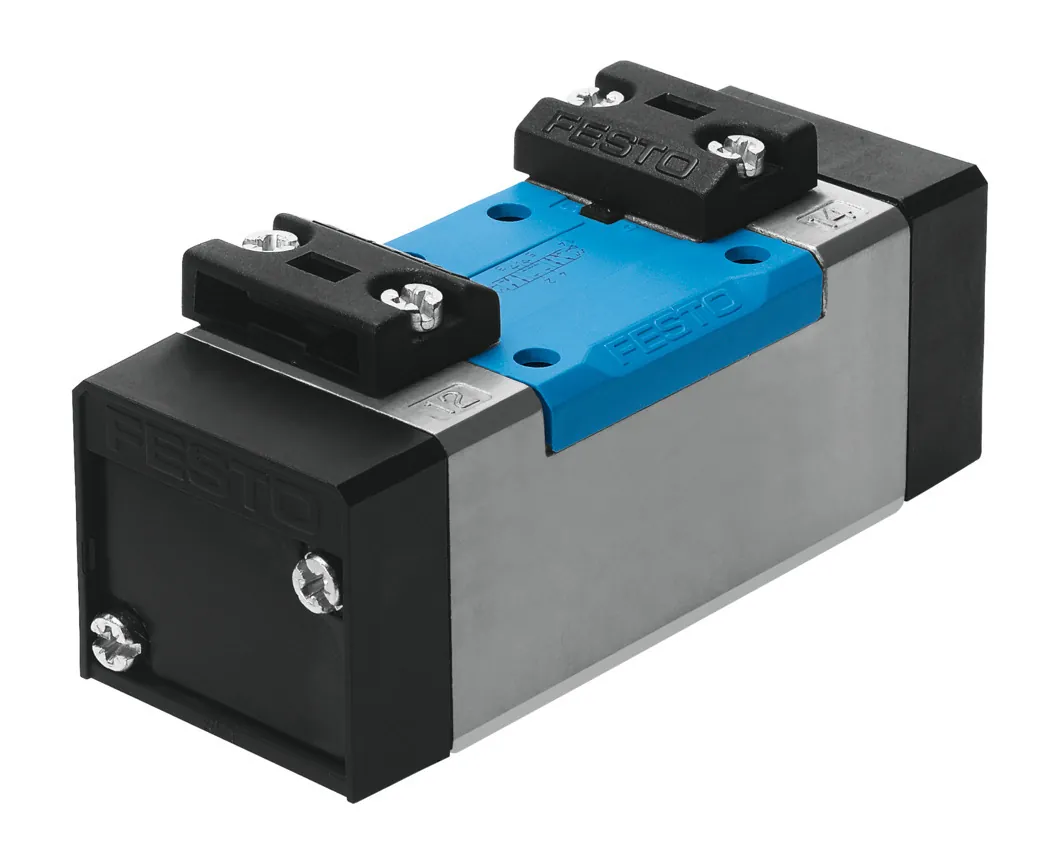

FestoПневмораспределитель
VL-5/3G-D-1-C
GTIN 4052568116569 Оригинал Festo
Пневмораспределитель Festo VL-5/3G-D-1-C: 5/3-распределитель, закрыт в средней позиции.
- Функция
- 5/3 Н.З.
- Ширина
- 42 мм
- Тип управления
- Пневматический
- Стандартный номинальный расход
- 1200 л/мин
- Тип конструкции
- Золотниковый
- Масса
- 320 г
Цена и срок — в коммерческом предложении: считаем авиа- и наземную доставку.
Функция
Характеристики
Технические данные VL-5/3G-D-1-C
Основные
- Функция распределителя
- 5/3 Н.З.
- Тип управления
- Пневматический
- Ширина
- 42 мм
- Стандартный номинальный расход
- 1200 л/мин
- Тип конструкции
- Золотниковый
- Тип сброса
- Механическая пружина
- Авторизация
- UL — Recognized (OL)
- Условный проход
- 8 мм
- Монтажный шаг
- 43 мм
- Функция быстрого выхлопа
- Дросселирующий
- Тип уплотнения
- Мягкий
- Положение при сборке
- Любое
- Соответствует стандарту
- ISO 5599-1
- Ручное дублирование
- Нет
- Код ISO
- 106
- Тип пилотного управления
- Прямой
- Направление потока
- Реверсивный
- Перекрытие
- Положительное перекрытие
- Пилотное давление
- 3 … 16 бар
- Время выключения
- 44 мс
- Время включения
- 7 мс
- Стойкость к вибрации
- Испытание на транспортировку, степень жёсткости 1 по FN 942017-4 и EN 60068-2-6
- Сопротивление ударной нагрузке
- Шоковый тест с уровнем опасности 2 в соответствии с FN 942017-5; и EN 60068-2-27
- Уровень звукового давления
- 85 дБ(А)
- Тип крепления
- На монтажной плите; со сквозным отверстием
- Подвод пилотного воздуха 12
- Соединительная плита, размер 1 согласно ISO 5599-1
- Подвод пилотного воздуха 14
- Соединительная плита, размер 1 согласно ISO 5599-1
- Пневматическое подключение, канал 1
- Соединительная плита, размер 1 согласно ISO 5599-1
- Пневматическое подключение, канал 2
- Соединительная плита, размер 1 согласно ISO 5599-1
- Пневматическое подключение, канал 3
- Соединительная плита, размер 1 согласно ISO 5599-1
- Пневматическое присоединение, канал 4
- Соединительная плита, размер 1 согласно ISO 5599-1
- Пневматическое присоединение, канал 5
- Соединительная плита, размер 1 согласно ISO 5599-1
Условия работы
- Рабочее давление
- −0,9 … 16 бар
- Рабочая среда
- Сжатый воздух в соответствии с ISO8573-1:2010 [7:4:4]
- Примечание по рабочей среде
- Возможна работа со смазкой (впоследствии требуется постоянная смазка)
- Соответствие PWIS (вещества, мешающие окраске)
- VDMA24364-B1/B2-L
- Температура среды
- −10 … 60 °C
- Рабочая среда пилотного каскада
- Сжатый воздух в соответствии с ISO8573-1:2010 [7:4:4]
- Температура окружающей среды
- −10 … 60 °C
Масса
- Вес продукта
- 320 г
Материалы
- Замечания по материалу
- Соответствует директиве по ограничению использования опасных веществ (RoHS)
- Материал уплотнений
- HNBR; NBR
- Материал корпуса
- Алюминиевое литье под давление
FAQ
Частые вопросы
VL-5/3G-D-1-C: цены, сроки, документы.
Не нашли ответ?
Задайте вопрос инженеру — ответим в течение рабочего дня.
01Какие характеристики у VL-5/3G-D-1-C?
Пневмораспределитель Festo VL-5/3G-D-1-C, артикул 151010: функция — 5/3 Н.З.; ширина — 42 мм; тип управления — пневматический; стандартный номинальный расход — 1200 л/мин; тип конструкции — золотниковый; масса — 320 г. Все характеристики — в таблице на этой странице, они взяты из таблицы данных Festo.
02Что делает пневмораспределитель?
Переключает потоки сжатого воздуха: подаёт воздух в полости привода и сбрасывает его в выхлоп. Способ управления и функция указаны в характеристиках исполнения.
03При каком давлении и температуре работает VL-5/3G-D-1-C?
По таблице данных Festo: рабочее давление — −0,9 … 16 бар; температура окружающей среды — −10 … 60 °C; температура среды — −10 … 60 °C; рабочая среда — сжатый воздух в соответствии с ISO8573-1:2010 [7:4:4].
04Из каких материалов изготовлен VL-5/3G-D-1-C?
Материал уплотнений — HNBR, NBR; материал корпуса — алюминиевое литье под давление. Материалы указаны по таблице данных Festo.
05Какие исполнения есть в серии VL, кроме VL-5/3G-D-1-C?
В серии «Пневмораспределитель VL» — 75 позиций. У VL-5/3G-D-1-C: функция — 5/3 Н.З. Другие варианты (функция: 5/2 моностабильный, 5/3 выхлоп в нейтральной позиции, 5/3 под давлением в нейтральной позиции) переключаются на этой странице. Все позиции серии с отбором по параметрам — на странице серии.
06Есть ли на VL-5/3G-D-1-C документация и 3D-модель?
На этой странице: таблица данных Festo в PDF; 3D-модель Festo — во вкладке «3D». Скачивание без регистрации.
07Сколько стоит VL-5/3G-D-1-C и какой срок поставки?
Цену и срок сообщаем в коммерческом предложении: добавьте VL-5/3G-D-1-C в список и отправьте запрос. Срок указываем для авиа- и наземной доставки, обычно отвечаем в течение рабочего дня.
08VL-5/3G-D-1-C — это оригинальная продукция Festo?
Да. Поставляем оригинальную продукцию Festo, артикул производителя — 151010; ввоз официальный, с грузовой таможенной декларацией.
