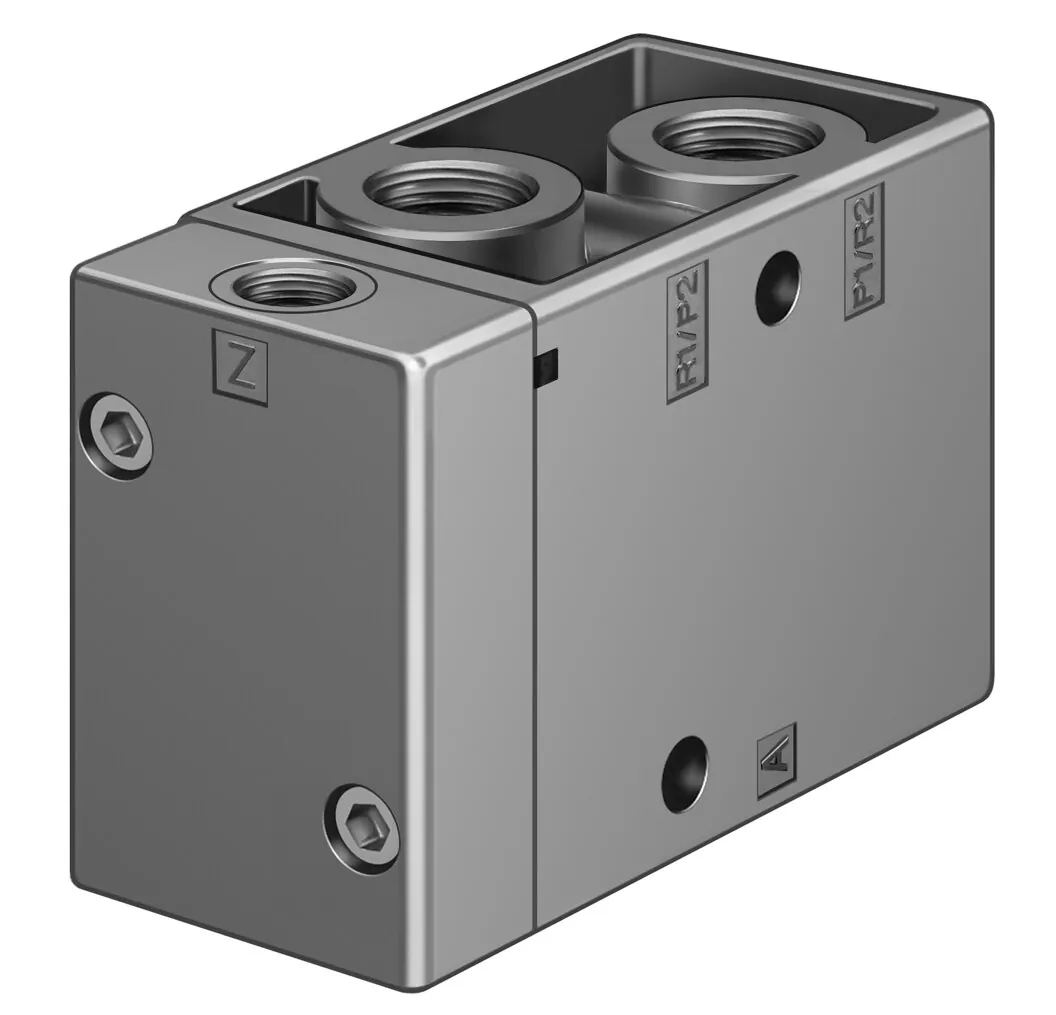

FestoПневмораспределитель

VL/O-3-3/4

GTIN 4052568002114 Оригинал Festo

Пневмораспределитель Festo VL/O-3-3/4: в зависимости от способа присоединения нормально открытый или нормально закрытый.

Функция
3/2 Н.О./Н.З., моностабильный
Ширина
68 мм
Присоединение 1
G3/4
Присоединение 2
G3/4
Тип управления
Пневматический
Масса
1,20 кг

Цена и срок — в коммерческом предложении: считаем авиа- и наземную доставку.

Характеристики

Технические данные VL/O-3-3/4

Основные

Функция распределителя
3/2 Н.О./Н.З., моностабильный
Тип управления
Пневматический
Ширина
68 мм
Стандартный номинальный расход
7500 л/мин
Тип конструкции
Тарельчатое седло
Тип сброса
Механическая пружина
Условный проход
19 мм
Функция быстрого выхлопа
Дросселирующий
Тип уплотнения
Мягкий
Положение при сборке
Любое
Тип пилотного управления
Прямой
Питание пилотного каскада
Внешний
Направление потока
Реверсивный
Перекрытие
Отрицательное перекрытие
Пилотное давление
1 … 10 бар
Время выключения
35 мс
Время включения
12 мс
Электрическое подключение
Через F-катушку, заказывать отдельно
Тип крепления
На мколлекторной плите; со сквозным отверстием
Подключение пилотного воздуха: 110
G1/4
Подвод пилотного воздуха 12
G1/4
Пневматическое подключение, канал 1
G3/4
Пневматическое присоединение, 11
G3/4
Пневматическое подключение, канал 2
G3/4
Пневматическое подключение, канал 3
G3/4
Пневматическое подключение, канал 33
G3/4

Условия работы

Рабочее давление
−0,95 … 10 бар
Рабочая среда
Сжатый воздух в соответствии с ISO8573-1:2010 [7:4:4]
Примечание по рабочей среде
Возможна работа со смазкой (впоследствии требуется постоянная смазка)
Классификация сопротивления коррозии CRC
1 — Низкая стойкость к коррозии
Соответствие PWIS (вещества, мешающие окраске)
VDMA24364-B1/B2-L
Температура хранения
−20 … 60 °C
Температура среды
−10 … 60 °C
Рабочая среда пилотного каскада
Сжатый воздух в соответствии с ISO8573-1:2010 [7:4:4]
Температура окружающей среды
−10 … 60 °C

Масса

Вес продукта
1200 г

Материалы

Замечания по материалу
Соответствует директиве по ограничению использования опасных веществ (RoHS)
Материал уплотнений
NBR
Материал корпуса
Алюминиевое литье под давление

Принадлежности

Что подходит к VL/O-3-3/4

Фитинги, дроссели и шланги — по пневматическому присоединению из таблицы данных.

Подключение воздуха1

Документы

Документация

PDFТаблица данных VL/O-3-3/4PDF · Festo · на русскомVL/OВсе исполнения серии10 позиций, подбор по параметрам

FAQ

Частые вопросы

VL/O-3-3/4: цены, сроки, документы.

Не нашли ответ?

Задайте вопрос инженеру — ответим в течение рабочего дня.

Задать вопрос +7 (812) 907-45-64
01Какие характеристики у VL/O-3-3/4?

Пневмораспределитель Festo VL/O-3-3/4, артикул 10049: функция — 3/2 Н.О./Н.З., моностабильный; ширина — 68 мм; присоединение 1 — G3/4; присоединение 2 — G3/4; тип управления — пневматический; масса — 1,20 кг. Все характеристики — в таблице на этой странице, они взяты из таблицы данных Festo.

02Что делает пневмораспределитель?

Переключает потоки сжатого воздуха: подаёт воздух в полости привода и сбрасывает его в выхлоп. Способ управления и функция указаны в характеристиках исполнения.

03При каком давлении и температуре работает VL/O-3-3/4?

По таблице данных Festo: рабочее давление — −0,95 … 10 бар; температура окружающей среды — −10 … 60 °C; температура среды — −10 … 60 °C; рабочая среда — сжатый воздух в соответствии с ISO8573-1:2010 [7:4:4].

04Из каких материалов изготовлен VL/O-3-3/4?

Материал уплотнений — NBR; материал корпуса — алюминиевое литье под давление. Материалы указаны по таблице данных Festo.

05Какие исполнения есть в серии VL/O, кроме VL/O-3-3/4?

В серии «Пневмораспределитель VL/O» — 10 позиций. Все позиции серии с отбором по параметрам — на странице серии.

06Какие принадлежности подходят к VL/O-3-3/4?

В блоке «Принадлежности» на этой странице: подключение воздуха (1). Например: QS-G3/4-22. Подобраны по каталогу Festo для этого размера.

07Есть ли на VL/O-3-3/4 документация и 3D-модель?

На этой странице: таблица данных Festo в PDF; 3D-модель Festo — во вкладке «3D». Скачивание без регистрации.

08Сколько стоит VL/O-3-3/4 и какой срок поставки?

Цену и срок сообщаем в коммерческом предложении: добавьте VL/O-3-3/4 в список и отправьте запрос. Срок указываем для авиа- и наземной доставки, обычно отвечаем в течение рабочего дня.

09VL/O-3-3/4 — это оригинальная продукция Festo?

Да. Поставляем оригинальную продукцию Festo, артикул производителя — 10049; ввоз официальный, с грузовой таможенной декларацией.
