FestoРаспределитель с роликовым рычагом

VMEF-R-M52-M-G18

GTIN 4052568295318 Оригинал Festo

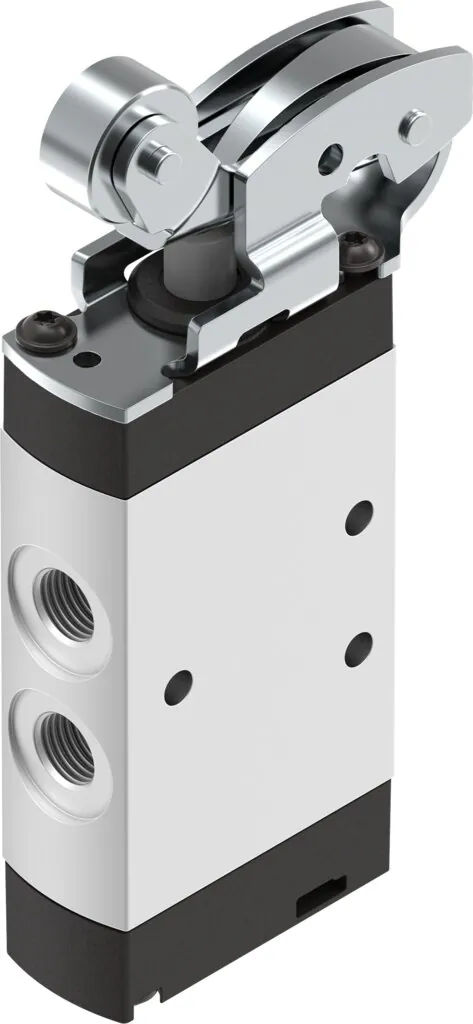

Распределитель с роликовым рычагом Festo VMEF-R-M52-M-G18: 5/2 моностабильный; g1/8; механическая пружина; 5,2 мм.

Функция
5/2 моностабильный
Присоединение 1
G1/8
Тип сброса
Механическая пружина
Условный проход
5,2 мм
Тип управления
Механический
Масса
240 г

Цена и срок — в коммерческом предложении: считаем авиа- и наземную доставку.

Тип сброса

Обозначение

Что означает VMEF-R-M52-M-G18

  1. VMEFСерия

    Распределитель с роликовым рычагом

  2. RТип управления

    Рычаг с роликом

  3. M52Функция распределителя

    5/2-распределитель, моностабильный

  4. MСпособ возврата

    Механическая пружина

  5. G18Пневматическое присоединение

    G1/8

Характеристики

Технические данные VMEF-R-M52-M-G18

Основные

Функция распределителя
5/2 моностабильный
Тип управления
Механический
Ширина
20 мм
Стандартный номинальный расход
750 л/мин
Тип конструкции
Золотниковый; Роликовый рычаг
Тип сброса
Механическая пружина
Макс. Лимит хода (жесткий)
11,6 мм
Условный проход
5,2 мм
Инструкции по эксплуатации
Риск защемления
Тип уплотнения
Мягкий
Положение при сборке
Любое
Тип пилотного управления
Прямой
Направление потока
Реверсивный
Перекрытие
Положительное перекрытие
Макс. скорость перемещения для бокового управления
1,4 м/с
Макс. частота переключения
3 Гц
Угол поворота
30 °
Примечание по окружающей температуре
Влияние тепла на износ
Приводное усилие
38 Н
Тип крепления
Со сквозным отверстием
Пневматическое подключение, канал 1
G1/8
Пневматическое подключение, канал 2
G1/8
Пневматическое подключение, канал 3
G1/8
Пневматическое присоединение, канал 4
G1/8
Пневматическое присоединение, канал 5
G1/8

Условия работы

Рабочее давление
−0,95 … 10 бар
Рабочая среда
Сжатый воздух в соответствии с ISO8573-1:2010 [7:-:-]
Примечание по рабочей среде
Возможна работа со смазкой (впоследствии требуется постоянная смазка)
Классификация сопротивления коррозии CRC
1 — Низкая стойкость к коррозии
Соответствие PWIS (вещества, мешающие окраске)
VDMA24364-B1/B2-L
Температура среды
−10 … 60 °C
Температура окружающей среды
−10 … 60 °C

Масса

Вес продукта
240 г

Материалы

Замечания по материалу
Соответствует директиве по ограничению использования опасных веществ (RoHS)
Материал монтажного адаптера
Сталь, гальванизированная
Материал крышки
PA с армированием
Материал уплотнений
NBR
Материал корпуса
Анодированный алюминий

Принадлежности

Что подходит к VMEF-R-M52-M-G18

По разделу «Принадлежности» каталога Festo этой серии. Фитинги, дроссели и шланги — по пневматическому присоединению из таблицы данных.

Подключение воздуха24
Крепление1
Катушки и управление4

Документы

Документация

PDFТаблица данных VMEF-R-M52-M-G18PDF · Festo · на русскомPDFКаталог Festo VMEF-GPDF · на английском · Festo, 2026VMEFВсе исполнения серии26 позиций, подбор по параметрам

FAQ

Частые вопросы

VMEF-R-M52-M-G18: цены, сроки, документы.

Не нашли ответ?

Задайте вопрос инженеру — ответим в течение рабочего дня.

Задать вопрос +7 (812) 907-45-64
01Какие характеристики у VMEF-R-M52-M-G18?

Распределитель с роликовым рычагом Festo VMEF-R-M52-M-G18, артикул 8049238: функция — 5/2 моностабильный; присоединение 1 — G1/8; тип сброса — механическая пружина; условный проход — 5,2 мм; тип управления — механический; масса — 240 г. Все характеристики — в таблице на этой странице, они взяты из таблицы данных Festo.

02При каком давлении и температуре работает VMEF-R-M52-M-G18?

По таблице данных Festo: рабочее давление — −0,95 … 10 бар; температура окружающей среды — −10 … 60 °C; температура среды — −10 … 60 °C; рабочая среда — сжатый воздух в соответствии с ISO8573-1:2010 [7:-:-].

03Из каких материалов изготовлен VMEF-R-M52-M-G18?

Материал монтажного адаптера — сталь, гальванизированная; материал крышки — PA с армированием; материал уплотнений — NBR; материал корпуса — анодированный алюминий. Материалы указаны по таблице данных Festo.

04Как расшифровать обозначение VMEF-R-M52-M-G18?

VMEF — распределитель с роликовым рычагом; R — тип управления: рычаг с роликом; M52 — функция распределителя: 5/2-распределитель, моностабильный; M — способ возврата: механическая пружина; G18 — пневматическое присоединение: G1/8.

05Какие исполнения есть в серии VMEF, кроме VMEF-R-M52-M-G18?

В серии «Нажимной распределитель VMEF» — 26 позиций. У VMEF-R-M52-M-G18: тип сброса — механическая пружина. Другие варианты (тип сброса: воздушная пружина) переключаются на этой странице. Все позиции серии с отбором по параметрам — на странице серии.

06Какие принадлежности подходят к VMEF-R-M52-M-G18?

В блоке «Принадлежности» на этой странице: подключение воздуха (24), крепление (1), катушки и управление (4). Например: QSL-G1/8-8, VAME-R4-20-PA, VAOM-R4-20-D1-32. Подобраны по каталогу Festo для этого размера.

07Есть ли на VMEF-R-M52-M-G18 документация и 3D-модель?

На этой странице: таблица данных Festo в PDF; каталог Festo VMEF-G; 3D-модель Festo — во вкладке «3D». Скачивание без регистрации.

08Сколько стоит VMEF-R-M52-M-G18 и какой срок поставки?

Цену и срок сообщаем в коммерческом предложении: добавьте VMEF-R-M52-M-G18 в список и отправьте запрос. Срок указываем для авиа- и наземной доставки, обычно отвечаем в течение рабочего дня.

09VMEF-R-M52-M-G18 — это оригинальная продукция Festo?

Да. Поставляем оригинальную продукцию Festo, артикул производителя — 8049238; ввоз официальный, с грузовой таможенной декларацией.
