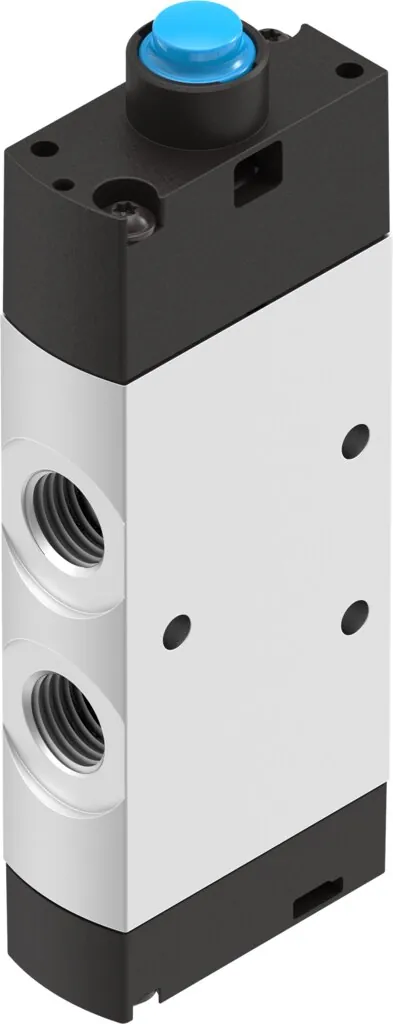

FestoНажимной распределитель

VMEF-SC-M52-M-G14

GTIN 4052568428419 Оригинал Festo

Нажимной распределитель Festo VMEF-SC-M52-M-G14: этот тип подходит для работы на вакууме.

Функция
5/2 моностабильный
Присоединение 1
G1/4
Тип сброса
Механическая пружина
Условный проход
7 мм
Тип управления
Механический
Масса
184 г

Цена и срок — в коммерческом предложении: считаем авиа- и наземную доставку.

Тип сброса

Обозначение

Что означает VMEF-SC-M52-M-G14

  1. VMEFСерия

    Нажимной распределитель

  2. SCТип управления и вид управления

    Толкатель; непрямого действия

  3. M52Функция распределителя

    5/2-распределитель, моностабильный

  4. MСпособ возврата

    Механическая пружина

  5. G14Пневматическое присоединение

    G1/4

Характеристики

Технические данные VMEF-SC-M52-M-G14

Основные

Функция распределителя
5/2 моностабильный
Тип управления
Механический
Ширина
20 мм
Стандартный номинальный расход
1200 л/мин
Тип конструкции
Золотниковый
Тип сброса
Механическая пружина
Условный проход
7 мм
Инструкции по эксплуатации
Не использовать как механический стопор
Тип уплотнения
Мягкий
Положение при сборке
Любое
Тип пилотного управления
С пилотным управлением
Питание пилотного каскада
Внутренний
Направление потока
Нереверсивный
Перекрытие
Положительное перекрытие
Пилотное давление
2,5 … 10 бар
Макс. частота переключения
3 Гц
Приводное усилие
14 Н
Тип крепления
Со сквозным отверстием
Подвод пилотного воздуха 12/14
M5
Пневматическое подключение, канал 1
G1/4
Пневматическое подключение, канал 2
G1/4
Пневматическое подключение, канал 3
G1/4
Пневматическое присоединение, канал 4
G1/4
Пневматическое присоединение, канал 5
G1/4

Условия работы

Рабочее давление
2,5 … 10 бар
Рабочая среда
Сжатый воздух в соответствии с ISO8573-1:2010 [7:-:-]
Примечание по рабочей среде
Возможна работа со смазкой (впоследствии требуется постоянная смазка)
Классификация сопротивления коррозии CRC
2 — Средняя стойкость к коррозии
Соответствие PWIS (вещества, мешающие окраске)
VDMA24364-B1/B2-L
Температура среды
−10 … 60 °C
Температура окружающей среды
−10 … 60 °C

Масса

Вес продукта
184 г

Материалы

Замечания по материалу
Соответствует директиве по ограничению использования опасных веществ (RoHS)
Материал крышки
PA с армированием
Материал уплотнений
NBR
Материал корпуса
Анодированный алюминий

Принадлежности

Что подходит к VMEF-SC-M52-M-G14

По разделу «Принадлежности» каталога Festo этой серии. Фитинги, дроссели и шланги — по пневматическому присоединению из таблицы данных.

Подключение воздуха24
Крепление1
Катушки и управление4

Документы

Документация

PDFТаблица данных VMEF-SC-M52-M-G14PDF · Festo · на русскомPDFКаталог Festo VMEF-GPDF · на английском · Festo, 2026VMEFВсе исполнения серии26 позиций, подбор по параметрам

FAQ

Частые вопросы

VMEF-SC-M52-M-G14: цены, сроки, документы.

Не нашли ответ?

Задайте вопрос инженеру — ответим в течение рабочего дня.

Задать вопрос +7 (812) 907-45-64
01Какие характеристики у VMEF-SC-M52-M-G14?

Нажимной распределитель Festo VMEF-SC-M52-M-G14, артикул 8031319: функция — 5/2 моностабильный; присоединение 1 — G1/4; тип сброса — механическая пружина; условный проход — 7 мм; тип управления — механический; масса — 184 г. Все характеристики — в таблице на этой странице, они взяты из таблицы данных Festo.

02При каком давлении и температуре работает VMEF-SC-M52-M-G14?

По таблице данных Festo: рабочее давление — 2,5 … 10 бар; температура окружающей среды — −10 … 60 °C; температура среды — −10 … 60 °C; рабочая среда — сжатый воздух в соответствии с ISO8573-1:2010 [7:-:-].

03Из каких материалов изготовлен VMEF-SC-M52-M-G14?

Материал крышки — PA с армированием; материал уплотнений — NBR; материал корпуса — анодированный алюминий. Материалы указаны по таблице данных Festo.

04Как расшифровать обозначение VMEF-SC-M52-M-G14?

VMEF — нажимной распределитель; SC — тип управления и вид управления: толкатель, непрямого действия; M52 — функция распределителя: 5/2-распределитель, моностабильный; M — способ возврата: механическая пружина; G14 — пневматическое присоединение: G1/4.

05Какие исполнения есть в серии VMEF, кроме VMEF-SC-M52-M-G14?

В серии «Нажимной распределитель VMEF» — 26 позиций. У VMEF-SC-M52-M-G14: тип сброса — механическая пружина. Другие варианты (тип сброса: воздушная пружина) переключаются на этой странице. Все позиции серии с отбором по параметрам — на странице серии.

06Какие принадлежности подходят к VMEF-SC-M52-M-G14?

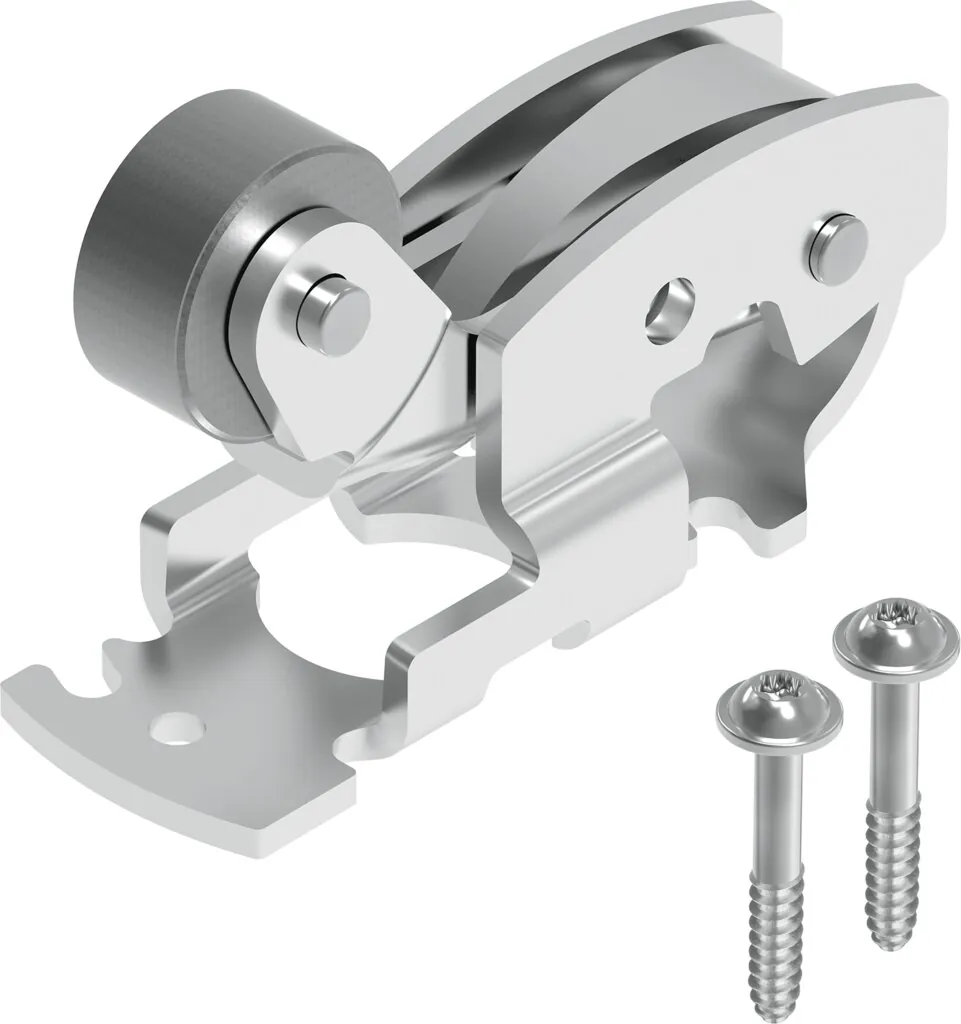

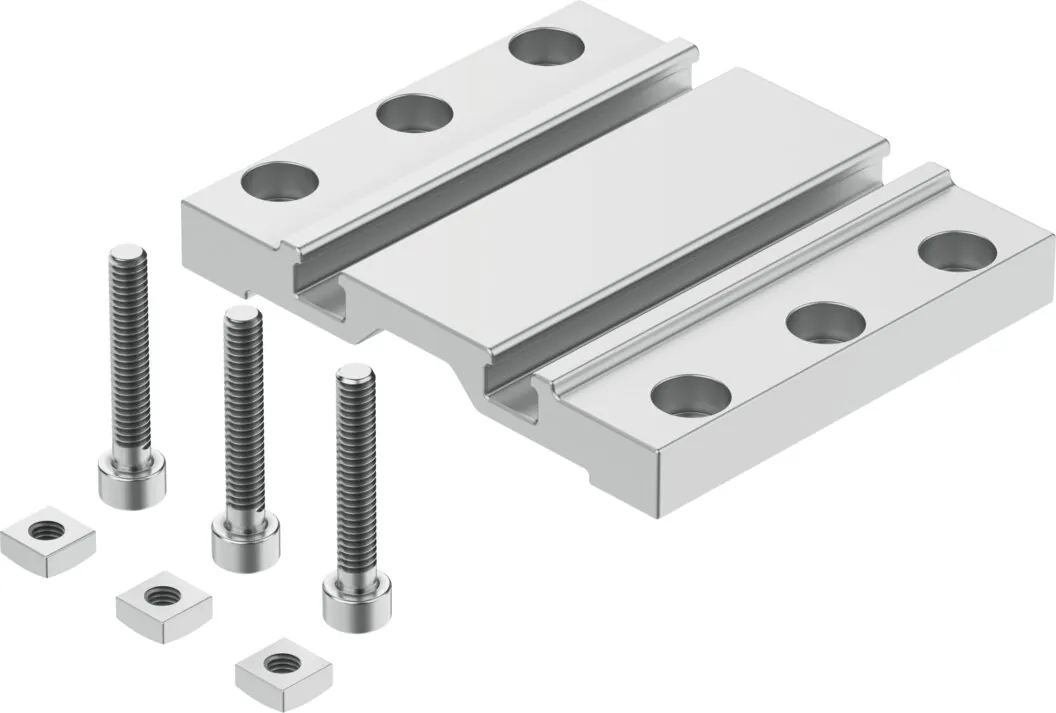

В блоке «Принадлежности» на этой странице: подключение воздуха (24), крепление (1), катушки и управление (4). Например: QS-G1/4-10, VAME-R4-20-PA, VAOM-R4-20-D1-32. Подобраны по каталогу Festo для этого размера.

07Есть ли на VMEF-SC-M52-M-G14 документация и 3D-модель?

На этой странице: таблица данных Festo в PDF; каталог Festo VMEF-G; 3D-модель Festo — во вкладке «3D». Скачивание без регистрации.

08Сколько стоит VMEF-SC-M52-M-G14 и какой срок поставки?

Цену и срок сообщаем в коммерческом предложении: добавьте VMEF-SC-M52-M-G14 в список и отправьте запрос. Срок указываем для авиа- и наземной доставки, обычно отвечаем в течение рабочего дня.

09VMEF-SC-M52-M-G14 — это оригинальная продукция Festo?

Да. Поставляем оригинальную продукцию Festo, артикул производителя — 8031319; ввоз официальный, с грузовой таможенной декларацией.
