FestoСоединительный кабель

VMPA-KMS1-8-2,5

GTIN 4052568086404 Оригинал Festo

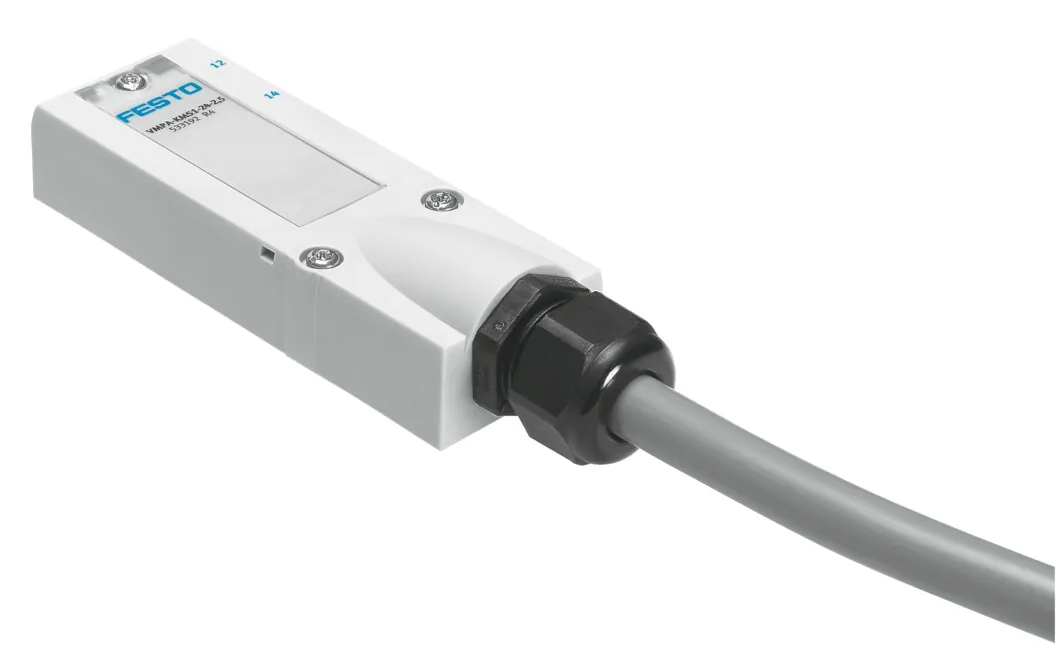

Соединительный кабель Festo VMPA-KMS1-8-2,5: для многополюсного подключения пневмоострова MPA-S.

Диаметр кабеля
7,15 мм
Идентификация кабеля
С принадлежностями
Структура кабеля
10x0,34
Электрическое подключение 1, занятые контакты/провода
9
Основан на стандарте
DIN 41652
Масса
287 г

Цена и срок — в коммерческом предложении: считаем авиа- и наземную доставку.

Обозначение

Что означает VMPA-KMS1-8-2,5

  1. VMPAСерия

    Соединительный кабель

  2. KMS1Применение и вариант

    Кабель для многополюсного разъёма; вариант 1

  3. 8Электрическое подключение 2, число контактов

    10 конт.

  4. 2,5Длина кабеля

    2,5 м

Характеристики

Технические данные VMPA-KMS1-8-2,5

Основные

Основан на стандарте
DIN 41652
Идентификация кабеля
С принадлежностями
Частота соединения
50
Электрическое подключение 1, функция
Сторона полевого устройства
Электрическое подключение 1, исполнение
Угловой
Электрическое подключение 1, тип подключения
Розетка разъема
Электрическое подключение 1, выход кабеля
Угловой
Электрическое подключение 1, технология подключения
Sub-D
Электрическое подключение 1, количество контактов/проводов
25
Электрическое подключение 1, занятые контакты/провода
9
Электрическое подключение 2, функция
Сторона контроллера
Электрическое подключение 2, тип подключения
Кабель
Электрическое подключение 2, технология подключения
Открытый конец
Электрическое подключение 2, количество контактов/проводов
10
Электрическое подключение 2, занятые контакты/провода
9
Диапазон рабочего напряжения DC
0 … 30 В
Номинальное рабочее напряжение DC
24 В
Допустимая нагрузка по току
3 А
Импульсная мощность
1 кВ
Длина кабеля
2,5 м
Атрибуты кабеля
Стандарт
Условия испытания кабеля
Условия испытания — по запросу
Радиус изгиба, фиксированный монтаж кабеля
28,4 мм
Радиус изгиба, гибкий монтаж кабеля
71,5 мм
Резьбовое подключение кабеля
M20x1,5
Диаметр кабеля
7,15 мм
Допустимое отклонение диаметра кабеля
± 0,3 мм
Структура кабеля
10x0,34
Номинальное сечение провода
0,34 mm2
Концы проводов
Отрезать прямо
Класс защиты
IP65; по IEC 60529
Примечание по классу защиты
В собранном состоянии
Обозначение CE (см. заявление о соответствии)
В соответствии с директивой EU RoHS
Маркировка UKCA (см. декларацию о соответствии)
По британским нормам RoHS
Степень загрязнения
3
Цвет оплетки кабеля
Серый
Цвет корпуса
Серый

Условия работы

Температура окружающей среды
−25 … 80 °C; −5 … 70 °C
Соответствие PWIS (вещества, мешающие окраске)
VDMA24364-B2-L
Классификация сопротивления коррозии CRC
2 — Средняя стойкость к коррозии

Масса

Вес продукта
287 г

Материалы

Замечания по материалу
Соответствует директиве по ограничению использования опасных веществ (RoHS)
Материал оплетки кабеля
PVC
Материал корпуса
PA
Материал накидной гайки
PA
Материал уплотнений
CR; NBR
Материал электрического контакта
Позолоченный медный сплав

Документы

Документация

PDFТаблица данных VMPA-KMS1-8-2,5PDF · Festo · на русскомPDFКаталог Festo VMPA-KMS-VMPAL-KMPDF · на английском · Festo, 2026VMPA-KMS1Все исполнения серии6 позиций, подбор по параметрам

FAQ

Частые вопросы

VMPA-KMS1-8-2,5: цены, сроки, документы.

Не нашли ответ?

Задайте вопрос инженеру — ответим в течение рабочего дня.

Задать вопрос +7 (812) 907-45-64
01Какие характеристики у VMPA-KMS1-8-2,5?

Соединительный кабель Festo VMPA-KMS1-8-2,5, артикул 533195: диаметр кабеля — 7,15 мм; идентификация кабеля — с принадлежностями; структура кабеля — 10x0,34; электрическое подключение 1, занятые контакты/провода — 9; основан на стандарте — DIN 41652; масса — 287 г. Все характеристики — в таблице на этой странице, они взяты из таблицы данных Festo.

02Как подобрать соединительный кабель?

По разъёмам на обоих концах, числу контактов и длине — эти данные есть в характеристиках исполнения.

03В каких условиях можно использовать VMPA-KMS1-8-2,5?

По таблице данных Festo: температура окружающей среды — −25 … 80 °C, −5 … 70 °C; класс защиты — IP65, по IEC 60529.

04Из каких материалов изготовлен VMPA-KMS1-8-2,5?

Материал оплетки кабеля — PVC; материал корпуса — PA; материал накидной гайки — PA; материал уплотнений — CR, NBR. Материалы указаны по таблице данных Festo.

05Как расшифровать обозначение VMPA-KMS1-8-2,5?

VMPA — соединительный кабель; KMS1 — применение и вариант: кабель для многополюсного разъёма, вариант 1; 8 — электрическое подключение 2, число контактов: 10 конт.; 2,5 — длина кабеля: 2,5 м.

06Какие исполнения есть в серии VMPA-KMS1, кроме VMPA-KMS1-8-2,5?

В серии «Соединительный кабель VMPA-KMS1» — 6 позиций. Все позиции серии с отбором по параметрам — на странице серии.

07Есть ли на VMPA-KMS1-8-2,5 документация и 3D-модель?

На этой странице: таблица данных Festo в PDF; каталог Festo VMPA-KMS-VMPAL-KM; 3D-модель Festo — во вкладке «3D». Скачивание без регистрации.

08Сколько стоит VMPA-KMS1-8-2,5 и какой срок поставки?

Цену и срок сообщаем в коммерческом предложении: добавьте VMPA-KMS1-8-2,5 в список и отправьте запрос. Срок указываем для авиа- и наземной доставки, обычно отвечаем в течение рабочего дня.

09VMPA-KMS1-8-2,5 — это оригинальная продукция Festo?

Да. Поставляем оригинальную продукцию Festo, артикул производителя — 533195; ввоз официальный, с грузовой таможенной декларацией.
