FestoМонтажная плита

VMPA1-IC-AP-S-1

GTIN 4052568086497 Оригинал Festo

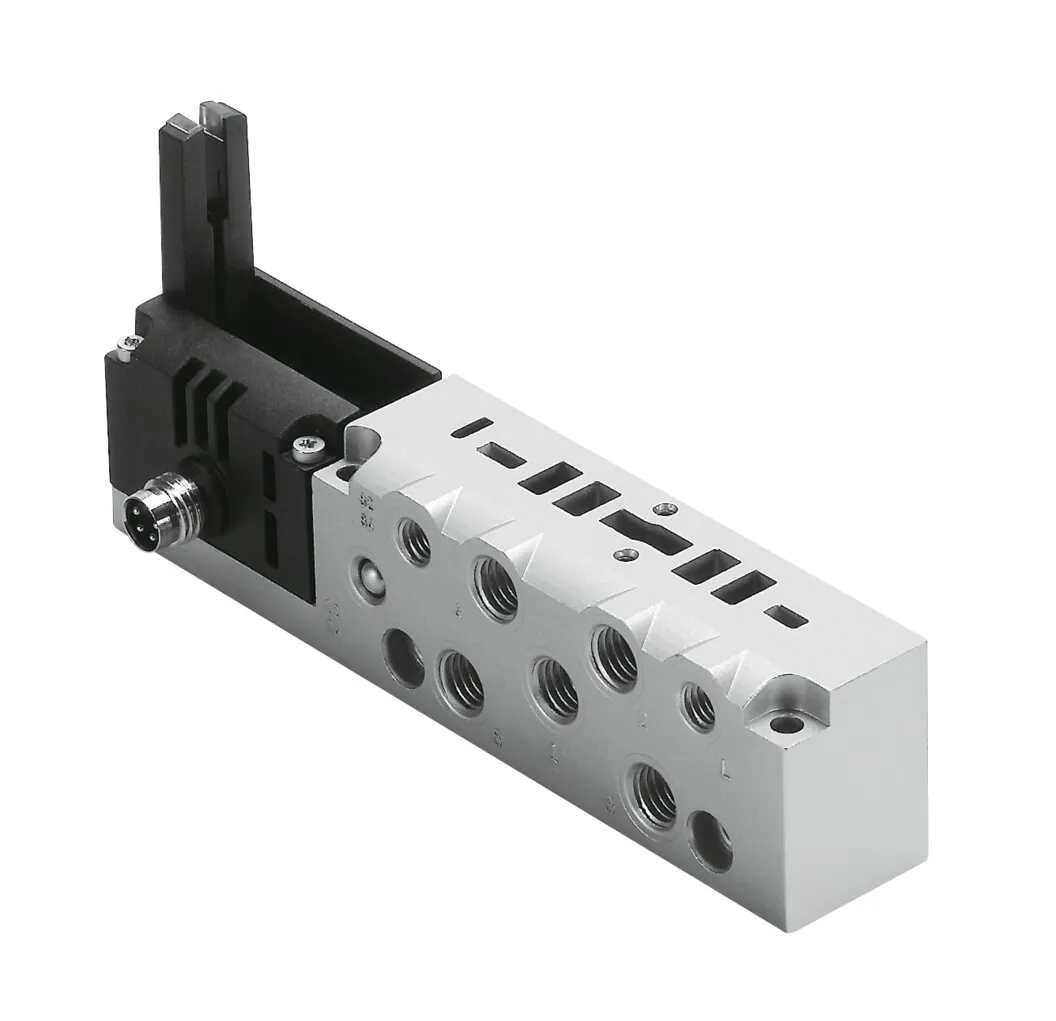

Монтажная плита Festo VMPA1-IC-AP-S-1: для индивидуального распределителя MPA1, внешнее питание пилота.

Ширина
20,2 мм
Длина
107,3 мм
Монтажный шаг
10,5 мм
Пилотное давление
3 … 8 бар
Авторизация
C UL us — Recognized (OL)
Масса
92 г

Цена и срок — в коммерческом предложении: считаем авиа- и наземную доставку.

Характеристики

Технические данные VMPA1-IC-AP-S-1

Основные

Ширина
20,2 мм
Длина
107,3 мм
Монтажный шаг
10,5 мм
Пилотное давление
3 … 8 бар
Авторизация
C UL us — Recognized (OL)
Знак KC
KC-EMV
Обозначение CE (см. заявление о соответствии)
В соответствии с директивой EU по электромагнитной совместимости EMC; в соответствии с директивой EU RoHS
Маркировка UKCA (см. декларацию о соответствии)
По британским нормам ЭМС; По британским нормам RoHS
Электрическое подключение
M8; Разъем
Способ крепления на плите
Со сквозным отверстием
Подвод пилотного воздуха 12/14
M5
Выхлоп пилота, канал 82/84
M5
Пневматическое подключение, канал 1
M7
Пневматическое подключение, канал 2
M7
Пневматическое подключение, канал 3
M7
Пневматическое присоединение, канал 4
M7
Пневматическое присоединение, канал 5
M7

Условия работы

Рабочее давление
−0,9 … 10 бар
Классификация сопротивления коррозии CRC
0 — Нет стойкости к коррозии
Соответствие PWIS (вещества, мешающие окраске)
VDMA24364-B1/B2-L
Температура окружающей среды
−5 … 50 °C

Масса

Вес продукта
92 г

Материалы

Замечания по материалу
Соответствует директиве по ограничению использования опасных веществ (RoHS)
Материал соединительной плиты
Алюминиевое литье под давление

Документы

Документация

PDFТаблица данных VMPA1-IC-AP-S-1PDF · Festo · на русскомPDFКаталог Festo VMPA1PDF · на английском · Festo, 2026VMPA1Все исполнения серии86 позиций, подбор по параметрам

FAQ

Частые вопросы

VMPA1-IC-AP-S-1: цены, сроки, документы.

Не нашли ответ?

Задайте вопрос инженеру — ответим в течение рабочего дня.

Задать вопрос +7 (812) 907-45-64
01Какие характеристики у VMPA1-IC-AP-S-1?

Монтажная плита Festo VMPA1-IC-AP-S-1, артикул 533395: ширина — 20,2 мм; длина — 107,3 мм; монтажный шаг — 10,5 мм; пилотное давление — 3 … 8 бар; авторизация — C UL us — Recognized (OL); масса — 92 г. Все характеристики — в таблице на этой странице, они взяты из таблицы данных Festo.

02При каком давлении и температуре работает VMPA1-IC-AP-S-1?

По таблице данных Festo: рабочее давление — −0,9 … 10 бар; температура окружающей среды — −5 … 50 °C.

03Из каких материалов изготовлен VMPA1-IC-AP-S-1?

Материал соединительной плиты — алюминиевое литье под давление. Материалы указаны по таблице данных Festo.

04Какие исполнения есть в серии VMPA1, кроме VMPA1-IC-AP-S-1?

В серии «Распределитель с электроуправлением VMPA1» — 86 позиций. Все позиции серии с отбором по параметрам — на странице серии.

05Есть ли на VMPA1-IC-AP-S-1 документация и 3D-модель?

На этой странице: таблица данных Festo в PDF; каталог Festo VMPA1; 3D-модель Festo — во вкладке «3D». Скачивание без регистрации.

06Сколько стоит VMPA1-IC-AP-S-1 и какой срок поставки?

Цену и срок сообщаем в коммерческом предложении: добавьте VMPA1-IC-AP-S-1 в список и отправьте запрос. Срок указываем для авиа- и наземной доставки, обычно отвечаем в течение рабочего дня.

07VMPA1-IC-AP-S-1 — это оригинальная продукция Festo?

Да. Поставляем оригинальную продукцию Festo, артикул производителя — 533395; ввоз официальный, с грузовой таможенной декларацией.
