FestoРаспределитель с электроуправлением

VMPA1-M1H-J-S-M7-PI

GTIN 4052568166670 Оригинал Festo

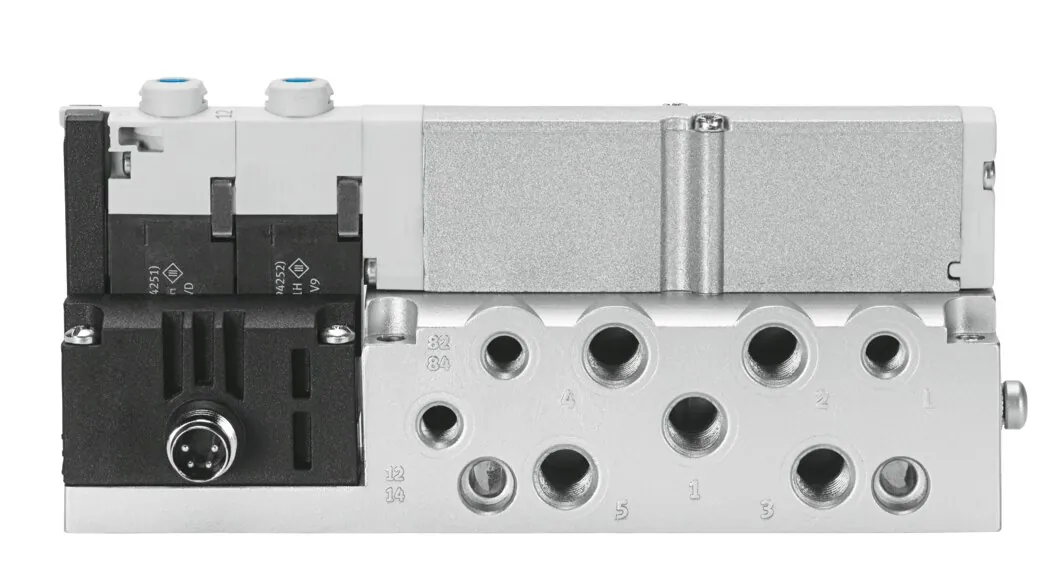

Распределитель с электроуправлением Festo VMPA1-M1H-J-S-M7-PI: с индивидуальным электрическим подключением, М8х1, 4-пиновый.

Функция распределителя
5/2 бистабильный
Тип управления
Электрический
Размер клапана
10 мм
Стандартный номинальный расход
360 л/мин
Тип конструкции
Золотниковый
Масса
143 г

Цена и срок — в коммерческом предложении: считаем авиа- и наземную доставку.

Характеристики

Технические данные VMPA1-M1H-J-S-M7-PI

Основные

Функция распределителя
5/2 бистабильный
Тип управления
Электрический
Размер клапана
10 мм
Стандартный номинальный расход
360 л/мин
Тип конструкции
Золотниковый
Авторизация
C UL us — Recognized (OL)
Обозначение CE (см. заявление о соответствии)
В соответствии с директивой EU по электромагнитной совместимости EMC; в соответствии с директивой EU RoHS
Маркировка UKCA (см. декларацию о соответствии)
По британским нормам ЭМС; По британским нормам RoHS
Класс защиты
IP65; в собранном состоянии; по IEC 60529
Функция быстрого выхлопа
Дросселирующий
Тип уплотнения
Мягкий
Положение при сборке
Любое
Ручное дублирование
Защелкиваемый; Толкающий
Тип пилотного управления
С пилотным управлением
Питание пилотного каскада
Внешний
Направление потока
Реверсивный
Перекрытие
Положительное перекрытие
Отображение статуса сигнала
Да
Пилотное давление
3 … 8 бар
Пригодность для работы с вакуумом
Да
Стандартный номинальный расход с QS-6
360 л/мин
Время включения
10 мс
Время переключения, реверс
15 мс
Макс. позитивный тестовый импульс с логикой 0
400 мкс
Макс. негативный тестовый импульс с логикой 1
200 мкс
Допустимые колебания напряжения
+/- 25 %
Стойкость к вибрации
Тест траспортного применения на уровне жесткости 2 в соответствии с FN 942017-4 и EN 60068-2-6
Сопротивление ударной нагрузке
Шоковый тест с уровнем опасности 2 в соответствии с FN 942017-5; и EN 60068-2-27
Относительная влажность воздуха
Макс. 90% при 40°C
Макс. момент затяжки, установка распределителя
0,25 Н·м
Электрическое подключение
4-пин; M8x1; Разъем; по EN 60947-5-2
Тип крепления
Со сквозным отверстием
Подвод пилотного воздуха 12/14
M5
Выхлоп пилота, канал 82/84
M5
Пневматическое подключение, канал 1
M7
Пневматическое подключение, канал 2
M7
Пневматическое подключение, канал 3
M7
Пневматическое присоединение, канал 4
M7
Пневматическое присоединение, канал 5
M7

Условия работы

Рабочее давление
−0,9 … 10 бар
Рабочая среда
Сжатый воздух в соответствии с ISO8573-1:2010 [7:4:4]
Примечание по рабочей среде
Возможна работа со смазкой (впоследствии требуется постоянная смазка)
Классификация сопротивления коррозии CRC
1 — Низкая стойкость к коррозии
Соответствие PWIS (вещества, мешающие окраске)
VDMA24364-B1/B2-L
Температура хранения
−20 … 40 °C
Температура среды
−5 … 50 °C
Температура окружающей среды
−5 … 50 °C

Масса

Вес продукта
143 г

Материалы

Замечания по материалу
Соответствует директиве по ограничению использования опасных веществ (RoHS)
Материал уплотнений
NBR
Материал корпуса
Алюминиевое литье под давление

Принадлежности

Что подходит к VMPA1-M1H-J-S-M7-PI

По разделу «Принадлежности» каталога Festo — для размера 1. Фитинги, дроссели и шланги — по пневматическому присоединению из таблицы данных.

Крепление3
Подключение воздуха24

Документы

Документация

PDFТаблица данных VMPA1-M1H-J-S-M7-PIPDF · Festo · на русскомPDFКаталог Festo VMPA1PDF · на английском · Festo, 2026VMPA1Все исполнения серии86 позиций, подбор по параметрам

FAQ

Частые вопросы

VMPA1-M1H-J-S-M7-PI: цены, сроки, документы.

Не нашли ответ?

Задайте вопрос инженеру — ответим в течение рабочего дня.

Задать вопрос +7 (812) 907-45-64
01Какие характеристики у VMPA1-M1H-J-S-M7-PI?

Распределитель с электроуправлением Festo VMPA1-M1H-J-S-M7-PI, артикул 533386: функция распределителя — 5/2 бистабильный; тип управления — электрический; размер клапана — 10 мм; стандартный номинальный расход — 360 л/мин; тип конструкции — золотниковый; масса — 143 г. Все характеристики — в таблице на этой странице, они взяты из таблицы данных Festo.

02Что делает распределитель с электроуправлением?

Переключает потоки сжатого воздуха по электрическому сигналу: подаёт воздух в полости привода и сбрасывает его в выхлоп. Функция распределителя — 5/2, 5/3, 3/2 и другие — и присоединение указаны в характеристиках исполнения.

03При каком давлении и температуре работает VMPA1-M1H-J-S-M7-PI?

По таблице данных Festo: рабочее давление — −0,9 … 10 бар; температура окружающей среды — −5 … 50 °C; температура среды — −5 … 50 °C; рабочая среда — сжатый воздух в соответствии с ISO8573-1:2010 [7:4:4]; класс защиты — IP65, в собранном состоянии, по IEC 60529.

04Из каких материалов изготовлен VMPA1-M1H-J-S-M7-PI?

Материал уплотнений — NBR; материал корпуса — алюминиевое литье под давление. Материалы указаны по таблице данных Festo.

05Какие исполнения есть в серии VMPA1, кроме VMPA1-M1H-J-S-M7-PI?

В серии «Распределитель с электроуправлением VMPA1» — 86 позиций. Все позиции серии с отбором по параметрам — на странице серии.

06Какие принадлежности подходят к VMPA1-M1H-J-S-M7-PI?

В блоке «Принадлежности» на этой странице: крепление (3), подключение воздуха (24). Например: NPQH-BK-G18-P10, B-M7. Подобраны по каталогу Festo для этого размера.

07Есть ли на VMPA1-M1H-J-S-M7-PI документация и 3D-модель?

На этой странице: таблица данных Festo в PDF; каталог Festo VMPA1; 3D-модель Festo — во вкладке «3D». Скачивание без регистрации.

08Сколько стоит VMPA1-M1H-J-S-M7-PI и какой срок поставки?

Цену и срок сообщаем в коммерческом предложении: добавьте VMPA1-M1H-J-S-M7-PI в список и отправьте запрос. Срок указываем для авиа- и наземной доставки, обычно отвечаем в течение рабочего дня.

09VMPA1-M1H-J-S-M7-PI — это оригинальная продукция Festo?

Да. Поставляем оригинальную продукцию Festo, артикул производителя — 533386; ввоз официальный, с грузовой таможенной декларацией.
