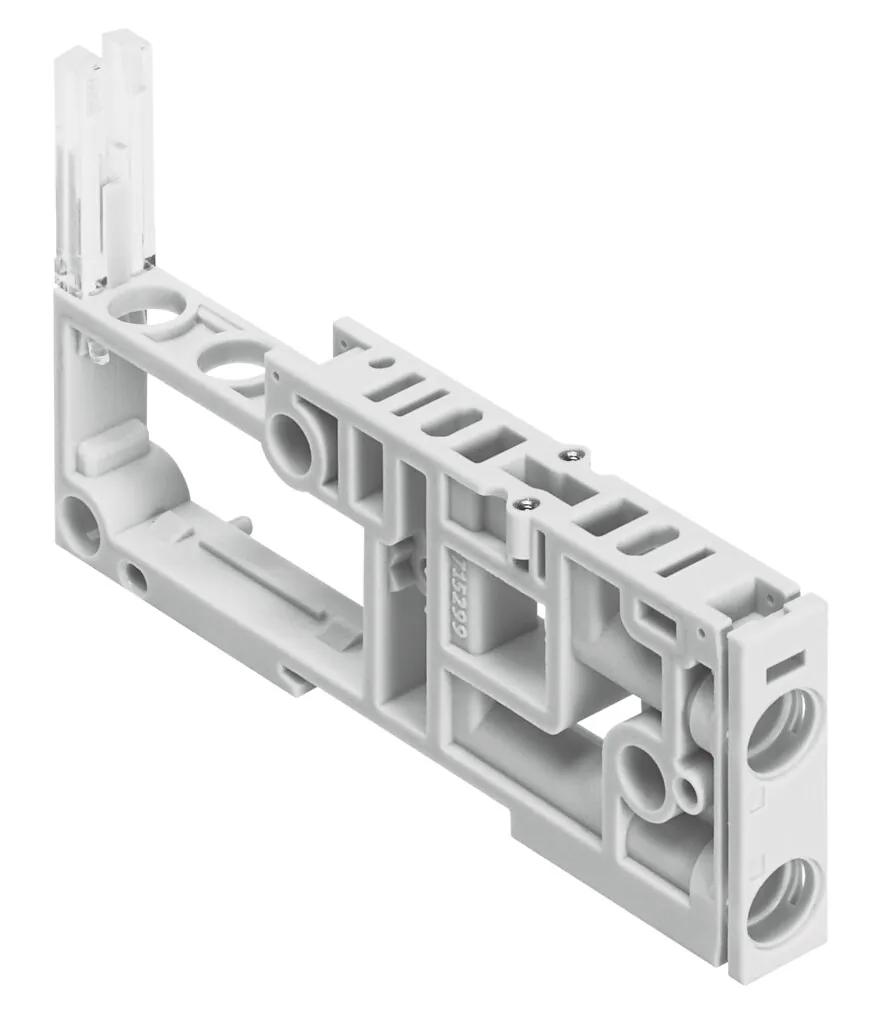

FestoМонтажная плита

VMPAL-AP-10-RV

GTIN 4052568429393 Оригинал Festo

Монтажная плита Festo VMPAL-AP-10-RV: 10 мм; 10,7 мм; для картриджа 10 мм; 1.

Ширина
10 мм; 10,7 мм
Присоединение 2
Для картриджа 10 мм
Макс. количество распределителей
1
Длина
107,3 мм
Монтажный шаг
10,7 мм
Масса
25 г

Цена и срок — в коммерческом предложении: считаем авиа- и наземную доставку.

Характеристики

Технические данные VMPAL-AP-10-RV

Основные

Ширина
10 мм; 10,7 мм
Длина
107,3 мм
Монтажный шаг
10,7 мм
Встроенная функция
Обратный клапан
Макс. количество распределителей
1
Направление потока
Нереверсивный
Структура пневмоострова
Возможно использование разных размеров
Пилотное давление
3 … 8 бар
Пригодность для работы с вакуумом
Нет
Пневматическое подключение, канал 2
Для картриджа 10 мм
Пневматическое присоединение, канал 4
Для картриджа 10 мм

Условия работы

Рабочее давление
−0,9 … 10 бар
Рабочая среда
Сжатый воздух в соответствии с ISO8573-1:2010 [7:4:4]
Примечание по рабочей среде
Возможна работа со смазкой (впоследствии требуется постоянная смазка)
Классификация сопротивления коррозии CRC
3 — Высокая стойкость к коррозии
Соответствие PWIS (вещества, мешающие окраске)
VDMA24364-B1/B2-L
Температура окружающей среды
−5 … 50 °C

Масса

Вес продукта
25 г

Материалы

Замечания по материалу
Соответствует директиве по ограничению использования опасных веществ (RoHS)
Материал соединительной плиты
PA с армированием

Документы

Документация

PDFТаблица данных VMPAL-AP-10-RVPDF · Festo · на русскомVMPAL-APВсе исполнения серии44 позиции, подбор по параметрам

FAQ

Частые вопросы

VMPAL-AP-10-RV: цены, сроки, документы.

Не нашли ответ?

Задайте вопрос инженеру — ответим в течение рабочего дня.

Задать вопрос +7 (812) 907-45-64
01Какие характеристики у VMPAL-AP-10-RV?

Монтажная плита Festo VMPAL-AP-10-RV, артикул 8035230: ширина — 10 мм, 10,7 мм; присоединение 2 — для картриджа 10 мм; макс. количество распределителей — 1; длина — 107,3 мм; монтажный шаг — 10,7 мм; масса — 25 г. Все характеристики — в таблице на этой странице, они взяты из таблицы данных Festo.

02При каком давлении и температуре работает VMPAL-AP-10-RV?

По таблице данных Festo: рабочее давление — −0,9 … 10 бар; температура окружающей среды — −5 … 50 °C; рабочая среда — сжатый воздух в соответствии с ISO8573-1:2010 [7:4:4].

03Из каких материалов изготовлен VMPAL-AP-10-RV?

Материал соединительной плиты — PA с армированием. Материалы указаны по таблице данных Festo.

04Какие исполнения есть в серии VMPAL-AP, кроме VMPAL-AP-10-RV?

В серии «Монтажная плита VMPAL-AP» — 44 позиции. Все позиции серии с отбором по параметрам — на странице серии.

05Есть ли на VMPAL-AP-10-RV документация и 3D-модель?

На этой странице: таблица данных Festo в PDF; 3D-модель Festo — во вкладке «3D». Скачивание без регистрации.

06Сколько стоит VMPAL-AP-10-RV и какой срок поставки?

Цену и срок сообщаем в коммерческом предложении: добавьте VMPAL-AP-10-RV в список и отправьте запрос. Срок указываем для авиа- и наземной доставки, обычно отвечаем в течение рабочего дня.

07VMPAL-AP-10-RV — это оригинальная продукция Festo?

Да. Поставляем оригинальную продукцию Festo, артикул производителя — 8035230; ввоз официальный, с грузовой таможенной декларацией.
