FestoМонтажная плита

VMPAL-AP-20-T135

GTIN 4052568056100 Оригинал Festo

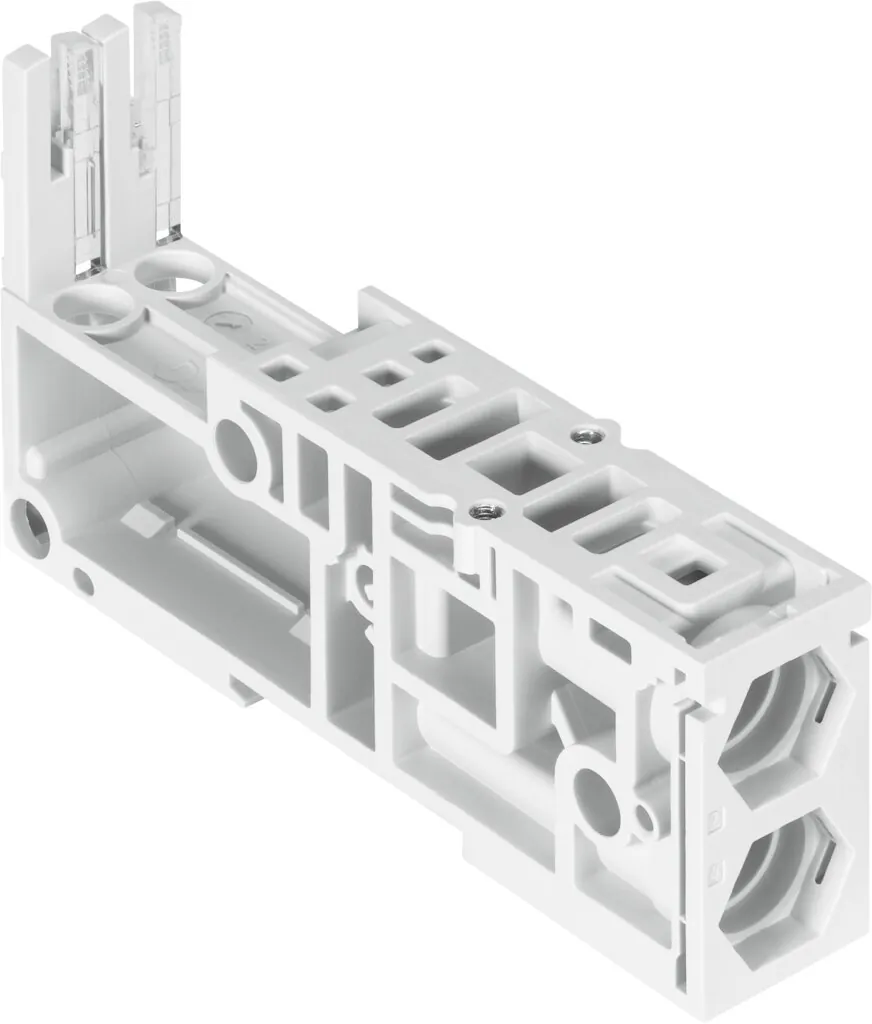

Монтажная плита Festo VMPAL-AP-20-T135: 20 мм; 21,2 мм; для 18 мм картриджей; 1.

Размер клапана
20 мм
Ширина
21,2 мм
Присоединение 2
Для 18 мм картриджей
Макс. количество распределителей
1
Длина
107,3 мм
Масса
47 г

Цена и срок — в коммерческом предложении: считаем авиа- и наземную доставку.

Присоединение 2

Характеристики

Технические данные VMPAL-AP-20-T135

Основные

Ширина
21,2 мм
Длина
107,3 мм
Монтажный шаг
21,2 мм
Размер клапана
20 мм
Разделение зон давления
Канал 1, 3 и 5
Макс. количество распределителей
1
Направление потока
Реверсивный
Структура пневмоострова
Возможно использование разных размеров
Пилотное давление
3 … 8 бар
Пневматическое подключение, канал 2
Для 18 мм картриджей
Пневматическое присоединение, канал 4
Для 18 мм картриджей

Условия работы

Рабочее давление
−0,9 … 10 бар
Рабочая среда
Сжатый воздух в соответствии с ISO8573-1:2010 [7:4:4]
Примечание по рабочей среде
Возможна работа со смазкой (впоследствии требуется постоянная смазка)
Классификация сопротивления коррозии CRC
3 — Высокая стойкость к коррозии
Соответствие PWIS (вещества, мешающие окраске)
VDMA24364-B1/B2-L
Температура окружающей среды
−5 … 50 °C

Масса

Вес продукта
46,7 г

Материалы

Замечания по материалу
Соответствует директиве по ограничению использования опасных веществ (RoHS)
Материал соединительной плиты
PA с армированием

Документы

Документация

PDFТаблица данных VMPAL-AP-20-T135PDF · Festo · на русскомVMPAL-APВсе исполнения серии44 позиции, подбор по параметрам

FAQ

Частые вопросы

VMPAL-AP-20-T135: цены, сроки, документы.

Не нашли ответ?

Задайте вопрос инженеру — ответим в течение рабочего дня.

Задать вопрос +7 (812) 907-45-64
01Какие характеристики у VMPAL-AP-20-T135?

Монтажная плита Festo VMPAL-AP-20-T135, артикул 560980: размер клапана — 20 мм; ширина — 21,2 мм; присоединение 2 — для 18 мм картриджей; макс. количество распределителей — 1; длина — 107,3 мм; масса — 47 г. Все характеристики — в таблице на этой странице, они взяты из таблицы данных Festo.

02При каком давлении и температуре работает VMPAL-AP-20-T135?

По таблице данных Festo: рабочее давление — −0,9 … 10 бар; температура окружающей среды — −5 … 50 °C; рабочая среда — сжатый воздух в соответствии с ISO8573-1:2010 [7:4:4].

03Из каких материалов изготовлен VMPAL-AP-20-T135?

Материал соединительной плиты — PA с армированием. Материалы указаны по таблице данных Festo.

04Какие исполнения есть в серии VMPAL-AP, кроме VMPAL-AP-20-T135?

В серии «Монтажная плита VMPAL-AP» — 44 позиции. У VMPAL-AP-20-T135: присоединение 2 — для 18 мм картриджей. Другие варианты (присоединение 2: шланг Ø8 мм, шланг Ø10 мм) переключаются на этой странице. Все позиции серии с отбором по параметрам — на странице серии.

05Есть ли на VMPAL-AP-20-T135 документация и 3D-модель?

На этой странице: таблица данных Festo в PDF; 3D-модель Festo — во вкладке «3D». Скачивание без регистрации.

06Сколько стоит VMPAL-AP-20-T135 и какой срок поставки?

Цену и срок сообщаем в коммерческом предложении: добавьте VMPAL-AP-20-T135 в список и отправьте запрос. Срок указываем для авиа- и наземной доставки, обычно отвечаем в течение рабочего дня.

07VMPAL-AP-20-T135 — это оригинальная продукция Festo?

Да. Поставляем оригинальную продукцию Festo, артикул производителя — 560980; ввоз официальный, с грузовой таможенной декларацией.
