FestoГенератор вакуума

VN-05-M-T2-PI2-VI2-RO1

GTIN 4052568083649 Оригинал Festo

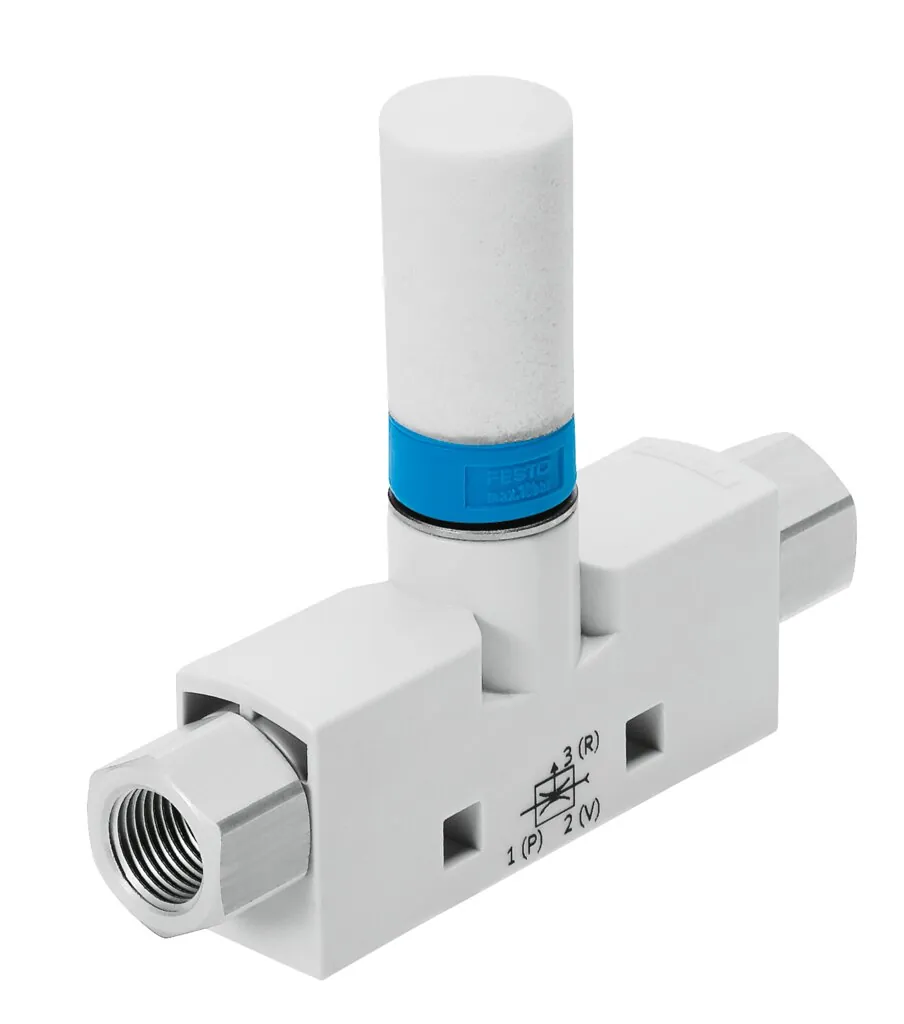

Генератор вакуума Festo VN-05-M-T2-PI2-VI2-RO1: встраиваемый в линию, глубокий вакуум, ширина 10 мм, с внутренней резьбой и глушителем.

Присоединение 1
M5
Монтажный шаг
10 мм
Подключение вакуума
M5
Тип конструкции
Т-образный
Условный проход, сопло Лаваля
0,45 мм
Масса
13 г

Цена и срок — в коммерческом предложении: считаем авиа- и наземную доставку.

Обозначение

Что означает VN-05-M-T2-PI2-VI2-RO1

  1. VNСерия

    Генератор вакуума

  2. 05Диаметр сопла Лаваля

    0,45 мм

  3. MХарактеристика эжектора

    Глубокий вакуум, в линию

  4. T2Тип корпуса

    Т-образный, шаг 10 мм

  5. PI2Присоединение сжатого воздуха

    Внутренняя резьба M5

  6. VI2Вакуумное присоединение

    Внутренняя резьба M5

  7. RO1Выхлоп

    Глушитель UO

Характеристики

Технические данные VN-05-M-T2-PI2-VI2-RO1

Основные

Условный проход, сопло Лаваля
0,45 мм
Монтажный шаг
10 мм
Конструкция, глушитель
Открыт
Положение при сборке
Любое
Характеристика эжектора
Высокий вакуум; В линию
Встроенная функция
Открытый глушитель
Тип конструкции
Т-образный
Макс. вакуум
86 %
Номинальное рабочее давление
6 бар
Maкс. скорость всасывания относительно атмосферного давления
6,1 л/мин
Продолжительность вентиляции при номинальном рабочем давлении
4,7 с
Уровень шума при номинальном рабочем давлении
53 дБ(А)
Макс. момент затяжки
0,5 Н·м
Тип крепления
Со сквозным отверстием; с принадлежностями
Пневматическое подключение, канал 1
M5
Пневматическое подключение, канал 3
Открытый глушитель
Подключение вакуума
M5

Условия работы

Рабочее давление для макс. скорости всасывания
6,3 бар
Рабочее давление
1 … 8 бар
Рабочее давление для макс. вакуума
6 бар
Рабочая среда
Сжатый воздух в соответствии с ISO8573-1:2010 [7:4:4]
Примечание по рабочей среде
Операция смазывания невозможна
Классификация сопротивления коррозии CRC
1 — Низкая стойкость к коррозии
Соответствие PWIS (вещества, мешающие окраске)
VDMA24364-B1/B2-L
Температура среды
0 … 60 °C
Температура окружающей среды
0 … 60 °C

Масса

Вес продукта
13 г

Материалы

Материал соединительной резьбы
Алюминиевый сплав, анодированная
Замечания по материалу
Соответствует директиве по ограничению использования опасных веществ (RoHS)
Материал уплотнений
NBR
Материал сопла приемника
POM
Материал корпуса
РОМ с армированием
Материал глушителя
PE
Материал сопла передатчика
Алюминиевый сплав

Принадлежности

Что подходит к VN-05-M-T2-PI2-VI2-RO1

Фитинги, дроссели и шланги — по пневматическому присоединению из таблицы данных.

Подключение воздуха24

Документы

Документация

PDFТаблица данных VN-05-M-T2-PI2-VI2-RO1PDF · Festo · на русскомPDFКаталог Festo VN-PNEUMATISCHPDF · на английском · Festo, 2026VNВсе исполнения серии175 позиций, подбор по параметрам

FAQ

Частые вопросы

VN-05-M-T2-PI2-VI2-RO1: цены, сроки, документы.

Не нашли ответ?

Задайте вопрос инженеру — ответим в течение рабочего дня.

Задать вопрос +7 (812) 907-45-64
01Какие характеристики у VN-05-M-T2-PI2-VI2-RO1?

Генератор вакуума Festo VN-05-M-T2-PI2-VI2-RO1, артикул 526112: присоединение 1 — M5; монтажный шаг — 10 мм; подключение вакуума — M5; тип конструкции — Т-образный; условный проход, сопло Лаваля — 0,45 мм; масса — 13 г. Все характеристики — в таблице на этой странице, они взяты из таблицы данных Festo.

02Как работает генератор вакуума?

Эжекторный генератор создаёт разрежение потоком сжатого воздуха, который проходит через сопло, — без вакуумного насоса и электродвигателя.

03При каком давлении и температуре работает VN-05-M-T2-PI2-VI2-RO1?

По таблице данных Festo: рабочее давление — 1 … 8 бар; температура окружающей среды — 0 … 60 °C; температура среды — 0 … 60 °C; рабочая среда — сжатый воздух в соответствии с ISO8573-1:2010 [7:4:4].

04Из каких материалов изготовлен VN-05-M-T2-PI2-VI2-RO1?

Материал соединительной резьбы — алюминиевый сплав, анодированная; материал уплотнений — NBR; материал сопла приемника — POM; материал корпуса — РОМ с армированием. Материалы указаны по таблице данных Festo.

05Как расшифровать обозначение VN-05-M-T2-PI2-VI2-RO1?

VN — генератор вакуума; 05 — диаметр сопла Лаваля: 0,45 мм; M — характеристика эжектора: глубокий вакуум, в линию; T2 — тип корпуса: Т-образный, шаг 10 мм; PI2 — присоединение сжатого воздуха: внутренняя резьба M5; VI2 — вакуумное присоединение: внутренняя резьба M5; RO1 — выхлоп: глушитель UO.

06Какие исполнения есть в серии VN, кроме VN-05-M-T2-PI2-VI2-RO1?

В серии «Генератор вакуума VN» — 175 позиций. Все позиции серии с отбором по параметрам — на странице серии.

07Какие принадлежности подходят к VN-05-M-T2-PI2-VI2-RO1?

В блоке «Принадлежности» на этой странице: подключение воздуха (24). Например: QSM-M5-6. Подобраны по каталогу Festo для этого размера.

08Есть ли на VN-05-M-T2-PI2-VI2-RO1 документация и 3D-модель?

На этой странице: таблица данных Festo в PDF; каталог Festo VN-PNEUMATISCH; 3D-модель Festo — во вкладке «3D». Скачивание без регистрации.

09Сколько стоит VN-05-M-T2-PI2-VI2-RO1 и какой срок поставки?

Цену и срок сообщаем в коммерческом предложении: добавьте VN-05-M-T2-PI2-VI2-RO1 в список и отправьте запрос. Срок указываем для авиа- и наземной доставки, обычно отвечаем в течение рабочего дня.

10VN-05-M-T2-PI2-VI2-RO1 — это оригинальная продукция Festo?

Да. Поставляем оригинальную продукцию Festo, артикул производителя — 526112; ввоз официальный, с грузовой таможенной декларацией.
