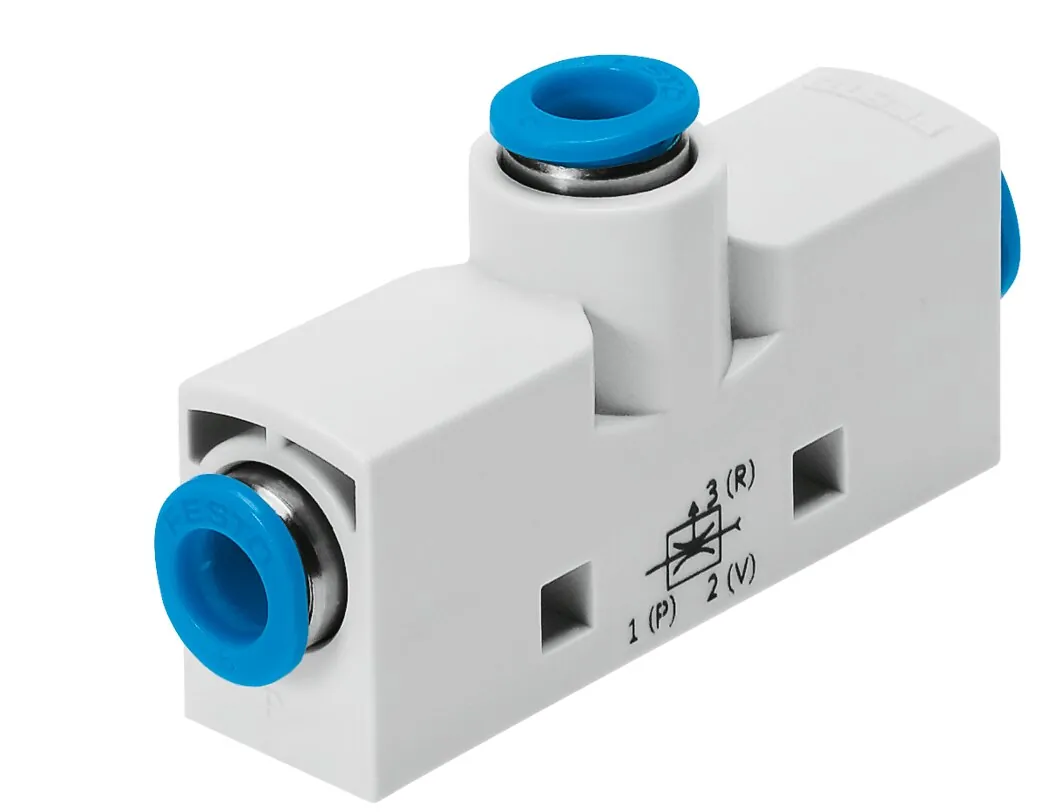

FestoГенератор вакуума

VN-05-N-T3-PQ2-VQ2-RQ2

GTIN 4052568080457 Оригинал Festo

Генератор вакуума Festo VN-05-N-T3-PQ2-VQ2-RQ2: встраиваемый в линию, высокая скорость всасывания, ширина 14 мм, T- образный с цанговым фитингом.

Присоединение 1
QS-6
Монтажный шаг
14 мм
Подключение вакуума
QS-6
Тип конструкции
Т-образный
Условный проход, сопло Лаваля
0,45 мм
Масса
22 г

Цена и срок — в коммерческом предложении: считаем авиа- и наземную доставку.

Монтажный шаг

  • 10 мм
  • 13 мм
  • 14 мм
  • 14,5 мм
  • 16 мм
  • 18 мм
  • 24 мм

Подключение вакуума

Обозначение

Что означает VN-05-N-T3-PQ2-VQ2-RQ2

  1. VNСерия

    Генератор вакуума

  2. 05Диаметр сопла Лаваля

    0,45 мм

  3. NХарактеристика эжектора

    Большой расход всасывания, в линию

  4. T3Тип корпуса

    Т-образный, шаг 14 мм

  5. PQ2Присоединение сжатого воздуха

    Цанговое соединение под шланг 6 мм

  6. VQ2Вакуумное присоединение

    Цанговый фитинг QS-6

  7. RQ2Выхлоп

    Цанговый фитинг QS-6

Характеристики

Технические данные VN-05-N-T3-PQ2-VQ2-RQ2

Основные

Условный проход, сопло Лаваля
0,45 мм
Монтажный шаг
14 мм
Положение при сборке
Любое
Характеристика эжектора
Высокая скорость всасывания; В линию
Тип конструкции
Т-образный
Номинальное рабочее давление
6 бар
Maкс. скорость всасывания относительно атмосферного давления
12 л/мин
Продолжительность вентиляции при номинальном рабочем давлении
1,57 с
Макс. момент затяжки
0,5 Н·м
Тип крепления
Со сквозным отверстием; с принадлежностями
Пневматическое подключение, канал 1
QS-6
Пневматическое подключение, канал 3
QS-6
Подключение вакуума
QS-6

Условия работы

Рабочее давление для макс. скорости всасывания
6 бар
Рабочее давление
1 … 8 бар
Рабочая среда
Сжатый воздух в соответствии с ISO8573-1:2010 [7:4:4]
Примечание по рабочей среде
Операция смазывания невозможна
Классификация сопротивления коррозии CRC
1 — Низкая стойкость к коррозии
Соответствие PWIS (вещества, мешающие окраске)
VDMA24364-B1/B2-L
Температура среды
0 … 60 °C
Температура окружающей среды
0 … 60 °C

Масса

Вес продукта
22 г

Материалы

Замечания по материалу
Соответствует директиве по ограничению использования опасных веществ (RoHS)
Материал уплотнений
NBR
Материал сопла приемника
POM
Материал корпуса
РОМ с армированием
Материал сопла передатчика
Алюминиевый сплав
Материал фитинга
Латунь; Никелирование

Принадлежности

Что подходит к VN-05-N-T3-PQ2-VQ2-RQ2

Фитинги, дроссели и шланги — по пневматическому присоединению из таблицы данных.

Подключение воздуха21

Документы

Документация

PDFТаблица данных VN-05-N-T3-PQ2-VQ2-RQ2PDF · Festo · на русскомPDFКаталог Festo VN-PNEUMATISCHPDF · на английском · Festo, 2026VNВсе исполнения серии175 позиций, подбор по параметрам

FAQ

Частые вопросы

VN-05-N-T3-PQ2-VQ2-RQ2: цены, сроки, документы.

Не нашли ответ?

Задайте вопрос инженеру — ответим в течение рабочего дня.

Задать вопрос +7 (812) 907-45-64
01Какие характеристики у VN-05-N-T3-PQ2-VQ2-RQ2?

Генератор вакуума Festo VN-05-N-T3-PQ2-VQ2-RQ2, артикул 193619: присоединение 1 — QS-6; монтажный шаг — 14 мм; подключение вакуума — QS-6; тип конструкции — Т-образный; условный проход, сопло Лаваля — 0,45 мм; масса — 22 г. Все характеристики — в таблице на этой странице, они взяты из таблицы данных Festo.

02Как работает генератор вакуума?

Эжекторный генератор создаёт разрежение потоком сжатого воздуха, который проходит через сопло, — без вакуумного насоса и электродвигателя.

03При каком давлении и температуре работает VN-05-N-T3-PQ2-VQ2-RQ2?

По таблице данных Festo: рабочее давление — 1 … 8 бар; температура окружающей среды — 0 … 60 °C; температура среды — 0 … 60 °C; рабочая среда — сжатый воздух в соответствии с ISO8573-1:2010 [7:4:4].

04Из каких материалов изготовлен VN-05-N-T3-PQ2-VQ2-RQ2?

Материал уплотнений — NBR; материал сопла приемника — POM; материал корпуса — РОМ с армированием; материал сопла передатчика — алюминиевый сплав. Материалы указаны по таблице данных Festo.

05Как расшифровать обозначение VN-05-N-T3-PQ2-VQ2-RQ2?

VN — генератор вакуума; 05 — диаметр сопла Лаваля: 0,45 мм; N — характеристика эжектора: большой расход всасывания, в линию; T3 — тип корпуса: Т-образный, шаг 14 мм; PQ2 — присоединение сжатого воздуха: цанговое соединение под шланг 6 мм; VQ2 — вакуумное присоединение: цанговый фитинг QS-6; RQ2 — выхлоп: цанговый фитинг QS-6.

06Какие исполнения есть в серии VN, кроме VN-05-N-T3-PQ2-VQ2-RQ2?

В серии «Генератор вакуума VN» — 175 позиций. У VN-05-N-T3-PQ2-VQ2-RQ2: монтажный шаг — 14 мм; подключение вакуума — QS-6. Другие варианты (монтажный шаг: 16 мм) переключаются на этой странице. Все позиции серии с отбором по параметрам — на странице серии.

07Какие принадлежности подходят к VN-05-N-T3-PQ2-VQ2-RQ2?

В блоке «Принадлежности» на этой странице: подключение воздуха (21). Например: PUN-H-6X1-BL. Подобраны по каталогу Festo для этого размера.

08Есть ли на VN-05-N-T3-PQ2-VQ2-RQ2 документация и 3D-модель?

На этой странице: таблица данных Festo в PDF; каталог Festo VN-PNEUMATISCH; 3D-модель Festo — во вкладке «3D». Скачивание без регистрации.

09Сколько стоит VN-05-N-T3-PQ2-VQ2-RQ2 и какой срок поставки?

Цену и срок сообщаем в коммерческом предложении: добавьте VN-05-N-T3-PQ2-VQ2-RQ2 в список и отправьте запрос. Срок указываем для авиа- и наземной доставки, обычно отвечаем в течение рабочего дня.

10VN-05-N-T3-PQ2-VQ2-RQ2 — это оригинальная продукция Festo?

Да. Поставляем оригинальную продукцию Festo, артикул производителя — 193619; ввоз официальный, с грузовой таможенной декларацией.
