FestoГенератор вакуума

VN-07-H-T3-PI4-VI4-RI4

GTIN 4052568079918 Оригинал Festo

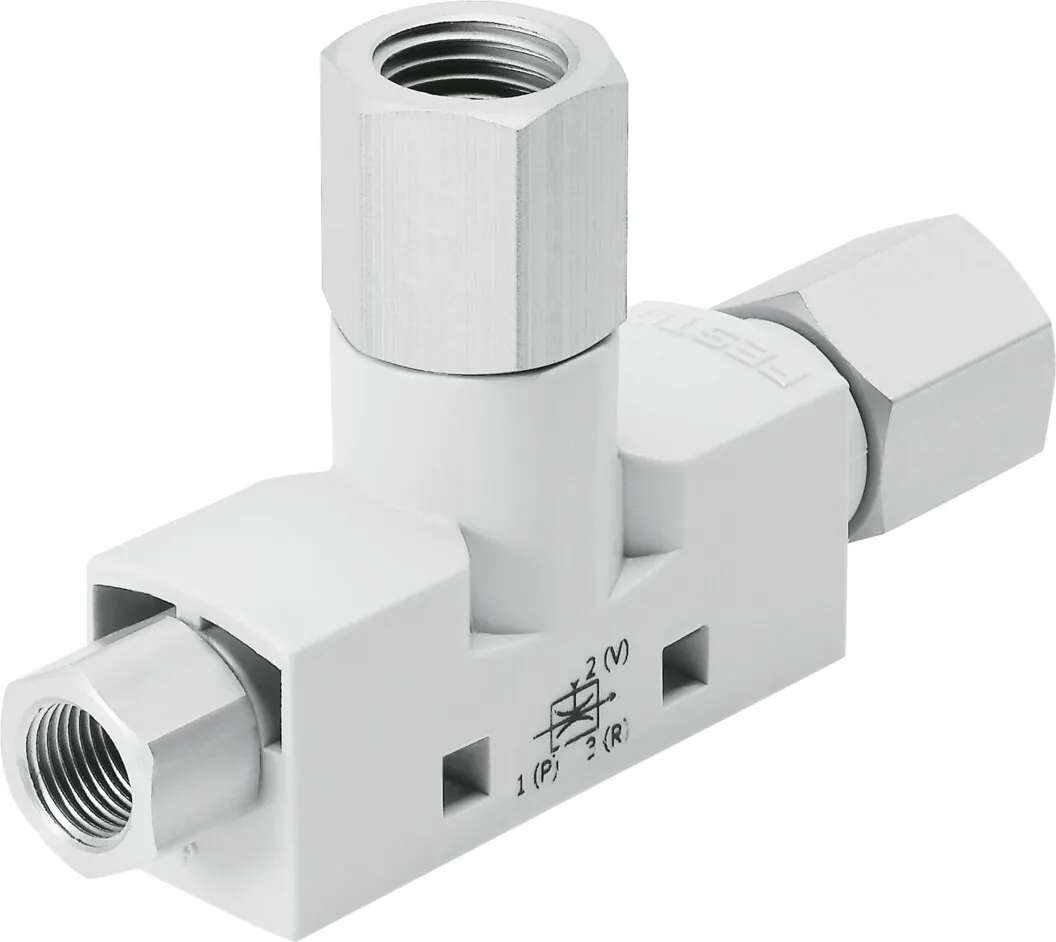

Генератор вакуума Festo VN-07-H-T3-PI4-VI4-RI4: стандартный, глубокий вакуум, ширина 14 мм, T- образный с внутренней резьбой.

Присоединение 1
G1/8
Монтажный шаг
14 мм
Подключение вакуума
G1/8
Тип конструкции
Т-образный
Условный проход, сопло Лаваля
0,7 мм
Масса
22 г

Цена и срок — в коммерческом предложении: считаем авиа- и наземную доставку.

Присоединение 1

  • G1/4
  • G1/8
  • M5
  • QS-4
  • QS-6
  • QS-8
  • QS-10

Обозначение

Что означает VN-07-H-T3-PI4-VI4-RI4

  1. VNСерия

    Генератор вакуума

  2. 07Диаметр сопла Лаваля

    0,70 мм

  3. HХарактеристика эжектора

    Глубокий вакуум, стандартный

  4. T3Тип корпуса

    Т-образный, шаг 14 мм

  5. PI4Присоединение сжатого воздуха

    Внутренняя резьба G1/8

  6. VI4Вакуумное присоединение

    Внутренняя резьба G1/8

  7. RI4Выхлоп

    Внутренняя резьба G1/8

Характеристики

Технические данные VN-07-H-T3-PI4-VI4-RI4

Основные

Условный проход, сопло Лаваля
0,7 мм
Монтажный шаг
14 мм
Положение при сборке
Любое
Характеристика эжектора
Высокий вакуум; Стандарт
Тип конструкции
Т-образный
Макс. вакуум
88 %
Номинальное рабочее давление
6 бар
Maкс. скорость всасывания относительно атмосферного давления
16 л/мин
Продолжительность вентиляции при номинальном рабочем давлении
1,9 с
Макс. момент затяжки
0,5 Н·м
Тип крепления
Со сквозным отверстием; с принадлежностями
Пневматическое подключение, канал 1
G1/8
Пневматическое подключение, канал 3
G1/8
Подключение вакуума
G1/8

Условия работы

Рабочее давление для макс. скорости всасывания
2,1 бар
Рабочее давление
1 … 8 бар
Рабочее давление для макс. вакуума
4,7 бар
Рабочая среда
Сжатый воздух в соответствии с ISO8573-1:2010 [7:4:4]
Примечание по рабочей среде
Операция смазывания невозможна
Классификация сопротивления коррозии CRC
1 — Низкая стойкость к коррозии
Соответствие PWIS (вещества, мешающие окраске)
VDMA24364-B1/B2-L
Температура среды
0 … 60 °C
Температура окружающей среды
0 … 60 °C

Масса

Вес продукта
22 г

Материалы

Материал соединительной резьбы
Алюминиевый сплав, анодированная
Замечания по материалу
Соответствует директиве по ограничению использования опасных веществ (RoHS)
Материал уплотнений
NBR
Материал сопла приемника
POM
Материал корпуса
РОМ с армированием
Материал сопла передатчика
Алюминиевый сплав

Принадлежности

Что подходит к VN-07-H-T3-PI4-VI4-RI4

Фитинги, дроссели и шланги — по пневматическому присоединению из таблицы данных.

Подключение воздуха24

Документы

Документация

PDFТаблица данных VN-07-H-T3-PI4-VI4-RI4PDF · Festo · на русскомPDFКаталог Festo VN-PNEUMATISCHPDF · на английском · Festo, 2026VNВсе исполнения серии175 позиций, подбор по параметрам

FAQ

Частые вопросы

VN-07-H-T3-PI4-VI4-RI4: цены, сроки, документы.

Не нашли ответ?

Задайте вопрос инженеру — ответим в течение рабочего дня.

Задать вопрос +7 (812) 907-45-64
01Какие характеристики у VN-07-H-T3-PI4-VI4-RI4?

Генератор вакуума Festo VN-07-H-T3-PI4-VI4-RI4, артикул 193499: присоединение 1 — G1/8; монтажный шаг — 14 мм; подключение вакуума — G1/8; тип конструкции — Т-образный; условный проход, сопло Лаваля — 0,7 мм; масса — 22 г. Все характеристики — в таблице на этой странице, они взяты из таблицы данных Festo.

02Как работает генератор вакуума?

Эжекторный генератор создаёт разрежение потоком сжатого воздуха, который проходит через сопло, — без вакуумного насоса и электродвигателя.

03При каком давлении и температуре работает VN-07-H-T3-PI4-VI4-RI4?

По таблице данных Festo: рабочее давление — 1 … 8 бар; температура окружающей среды — 0 … 60 °C; температура среды — 0 … 60 °C; рабочая среда — сжатый воздух в соответствии с ISO8573-1:2010 [7:4:4].

04Из каких материалов изготовлен VN-07-H-T3-PI4-VI4-RI4?

Материал соединительной резьбы — алюминиевый сплав, анодированная; материал уплотнений — NBR; материал сопла приемника — POM; материал корпуса — РОМ с армированием. Материалы указаны по таблице данных Festo.

05Как расшифровать обозначение VN-07-H-T3-PI4-VI4-RI4?

VN — генератор вакуума; 07 — диаметр сопла Лаваля: 0,70 мм; H — характеристика эжектора: глубокий вакуум, стандартный; T3 — тип корпуса: Т-образный, шаг 14 мм; PI4 — присоединение сжатого воздуха: внутренняя резьба G1/8; VI4 — вакуумное присоединение: внутренняя резьба G1/8; RI4 — выхлоп: внутренняя резьба G1/8.

06Какие исполнения есть в серии VN, кроме VN-07-H-T3-PI4-VI4-RI4?

В серии «Генератор вакуума VN» — 175 позиций. У VN-07-H-T3-PI4-VI4-RI4: присоединение 1 — G1/8. Другие варианты (присоединение 1: QS-6) переключаются на этой странице. Все позиции серии с отбором по параметрам — на странице серии.

07Какие принадлежности подходят к VN-07-H-T3-PI4-VI4-RI4?

В блоке «Принадлежности» на этой странице: подключение воздуха (24). Например: QS-G1/8-8. Подобраны по каталогу Festo для этого размера.

08Есть ли на VN-07-H-T3-PI4-VI4-RI4 документация и 3D-модель?

На этой странице: таблица данных Festo в PDF; каталог Festo VN-PNEUMATISCH; 3D-модель Festo — во вкладке «3D». Скачивание без регистрации.

09Сколько стоит VN-07-H-T3-PI4-VI4-RI4 и какой срок поставки?

Цену и срок сообщаем в коммерческом предложении: добавьте VN-07-H-T3-PI4-VI4-RI4 в список и отправьте запрос. Срок указываем для авиа- и наземной доставки, обычно отвечаем в течение рабочего дня.

10VN-07-H-T3-PI4-VI4-RI4 — это оригинальная продукция Festo?

Да. Поставляем оригинальную продукцию Festo, артикул производителя — 193499; ввоз официальный, с грузовой таможенной декларацией.
