FestoГенератор вакуума

VN-07-L-T4-PQ2-VQ2-O1-P

GTIN 4052568171902 Оригинал Festo

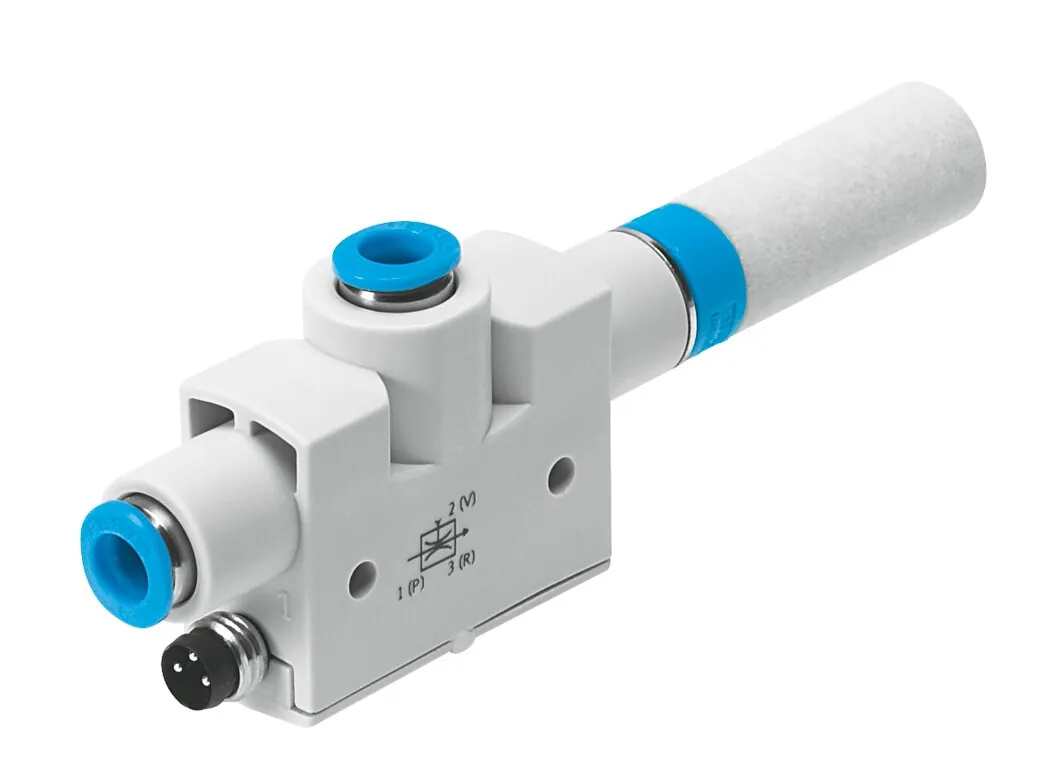

Генератор вакуума Festo VN-07-L-T4-PQ2-VQ2-O1-P: со встроенным реле вакуума. Стандартный, высокая скорость всасывания, ширина 18 мм, T-образный с цанговым фитингом и глушителем.

Присоединение 1
QS-6
Монтажный шаг
16 мм
Подключение вакуума
QS-6
Тип конструкции
Т-образный
Условный проход, сопло Лаваля
0,7 мм
Масса
36 г

Цена и срок — в коммерческом предложении: считаем авиа- и наземную доставку.

Монтажный шаг

  • 10 мм
  • 13 мм
  • 14 мм
  • 14,5 мм
  • 16 мм
  • 18 мм
  • 24 мм

Обозначение

Что означает VN-07-L-T4-PQ2-VQ2-O1-P

  1. VNСерия

    Генератор вакуума

  2. 07Диаметр сопла Лаваля

    0,70 мм

  3. LХарактеристика эжектора

    Большой расход всасывания, стандартный

  4. T4Тип корпуса

    Т-образный, шаг 18 мм (с дискретным выходом PNP — 16 мм)

  5. PQ2Присоединение сжатого воздуха

    Цанговое соединение под шланг 6 мм

  6. VQ2Вакуумное присоединение

    Цанговый фитинг QS-6

  7. O1Функция переключения

    Порог с фиксированным гистерезисом, 2 точки обучения, нормально разомкнутый

  8. PЭлектрический выход

    Дискретный выход PNP

Характеристики

Технические данные VN-07-L-T4-PQ2-VQ2-O1-P

Основные

Условный проход, сопло Лаваля
0,7 мм
Монтажный шаг
16 мм
Конструкция, глушитель
Открыт
Положение при сборке
Любое
Характеристика эжектора
Высокая скорость всасывания; Стандарт
Встроенная функция
Датчик давления; Открытый глушитель
Тип конструкции
Т-образный
Защита от короткого замыкания
Пульсирующий
Измеряемая величина
Избыточное давление
Принцип измерения
Пьезорезистивный
Метод измерения
Относительный
Функция переключающего элемента
Нормально разомкнутый контакт
Функция переключения
Компаратор порогового значения; Предельная величина с постоянным гистерезисом
Защищен от смены полярности
Для всех электрических соединений
Тип дисплея
LED
Диапазон настройки порога
−100 … 0 kPa
Опции настройки
Обучение (Teach-In)
Рабочий режим дисплея
LED
Диапазон установки порогового занчения
−1 … 0 бар
Номинальное рабочее давление
6 бар
Maкс. скорость всасывания относительно атмосферного давления
30,9 л/мин
Время выключения
<= 4 мс
Время включения
<= 4 мс
Диапазон рабочего напряжения DC
15 … 30 В
Защита от индуктивной нагрузки
Адаптирован к катушкам MZ-, MY-, ME
Макс. выходной ток
100 мА
Остаточный ток
<= 0,3 мА
Остаточная пульсация
10 %
Выход переключателя
PNP
Падение напряжения
<= 1,5 В
Способность выдерживать перегрузку
Имеется в наличии
Авторизация
Знак RCM
Знак KC
KC-EMV
Обозначение CE (см. заявление о соответствии)
В соответствии с директивой EU по электромагнитной совместимости EMC
Маркировка UKCA (см. декларацию о соответствии)
По британским нормам ЭМС
Рекомендации по чистке
Мыльная пена
Уровень шума при номинальном рабочем давлении
63 дБ(А)
Класс защиты
IP40
Макс. момент затяжки
0,6 Н·м
Диапазон измерения давления
−1 … 0 бар
Точность, полный диапазон измеряемой величины
1,5 %FS
Гистерезис, полный диапазон измеряемой величины
2 %FS
Продолжительный дрейф
±0.5% шкалы макс.
Температурный коэффициент, порог переключения
0,05 %/K
Электрическое подключение
3-пин; M8
Тип крепления
Со сквозным отверстием
Пневматическое подключение, канал 1
QS-6
Пневматическое подключение, канал 3
Открытый глушитель
Подключение вакуума
QS-6

Условия работы

Рабочее давление для макс. скорости всасывания
4 бар
Рабочее давление
1 … 8 бар
Рабочая среда
Сжатый воздух в соответствии с ISO8573-1:2010 [7:4:4]
Примечание по рабочей среде
Операция смазывания невозможна
Классификация сопротивления коррозии CRC
1 — Низкая стойкость к коррозии
Соответствие PWIS (вещества, мешающие окраске)
VDMA24364-B1/B2-L
Температура среды
0 … 60 °C
Температура окружающей среды
0 … 50 °C

Масса

Вес продукта
36 г

Материалы

Материал уплотнений
NBR
Материал сопла приемника
POM
Материал корпуса
РОМ с армированием
Материал опто-волокна
PC
Материал глушителя
PE
Материал корпуса разъема
Латунь; PA; Хромирование и никелирование
Материал сопла передатчика
Алюминиевый сплав
Материал клавиатуры
POM
Материал фитинга
Латунь; Никелирование

Принадлежности

Что подходит к VN-07-L-T4-PQ2-VQ2-O1-P

Фитинги, дроссели и шланги — по пневматическому присоединению из таблицы данных.

Подключение воздуха21

Документы

Документация

PDFТаблица данных VN-07-L-T4-PQ2-VQ2-O1-PPDF · Festo · на русскомPDFКаталог Festo VN-PNEUMATISCHPDF · на английском · Festo, 2026VNВсе исполнения серии175 позиций, подбор по параметрам

FAQ

Частые вопросы

VN-07-L-T4-PQ2-VQ2-O1-P: цены, сроки, документы.

Не нашли ответ?

Задайте вопрос инженеру — ответим в течение рабочего дня.

Задать вопрос +7 (812) 907-45-64
01Какие характеристики у VN-07-L-T4-PQ2-VQ2-O1-P?

Генератор вакуума Festo VN-07-L-T4-PQ2-VQ2-O1-P, артикул 536802: присоединение 1 — QS-6; монтажный шаг — 16 мм; подключение вакуума — QS-6; тип конструкции — Т-образный; условный проход, сопло Лаваля — 0,7 мм; масса — 36 г. Все характеристики — в таблице на этой странице, они взяты из таблицы данных Festo.

02Как работает генератор вакуума?

Эжекторный генератор создаёт разрежение потоком сжатого воздуха, который проходит через сопло, — без вакуумного насоса и электродвигателя.

03При каком давлении и температуре работает VN-07-L-T4-PQ2-VQ2-O1-P?

По таблице данных Festo: рабочее давление — 1 … 8 бар; температура окружающей среды — 0 … 50 °C; температура среды — 0 … 60 °C; рабочая среда — сжатый воздух в соответствии с ISO8573-1:2010 [7:4:4]; класс защиты — IP40.

04Из каких материалов изготовлен VN-07-L-T4-PQ2-VQ2-O1-P?

Материал уплотнений — NBR; материал сопла приемника — POM; материал корпуса — РОМ с армированием; материал опто-волокна — PC. Материалы указаны по таблице данных Festo.

05Как расшифровать обозначение VN-07-L-T4-PQ2-VQ2-O1-P?

VN — генератор вакуума; 07 — диаметр сопла Лаваля: 0,70 мм; L — характеристика эжектора: большой расход всасывания, стандартный; T4 — тип корпуса: Т-образный, шаг 18 мм (с дискретным выходом PNP — 16 мм); PQ2 — присоединение сжатого воздуха: цанговое соединение под шланг 6 мм; VQ2 — вакуумное присоединение: цанговый фитинг QS-6; O1 — функция переключения: порог с фиксированным гистерезисом, 2 точки обучения, нормально разомкнутый; P — электрический выход: дискретный выход PNP.

06Какие исполнения есть в серии VN, кроме VN-07-L-T4-PQ2-VQ2-O1-P?

В серии «Генератор вакуума VN» — 175 позиций. У VN-07-L-T4-PQ2-VQ2-O1-P: монтажный шаг — 16 мм. Другие варианты (монтажный шаг: 14 мм) переключаются на этой странице. Все позиции серии с отбором по параметрам — на странице серии.

07Какие принадлежности подходят к VN-07-L-T4-PQ2-VQ2-O1-P?

В блоке «Принадлежности» на этой странице: подключение воздуха (21). Например: PUN-H-6X1-BL. Подобраны по каталогу Festo для этого размера.

08Есть ли на VN-07-L-T4-PQ2-VQ2-O1-P документация и 3D-модель?

На этой странице: таблица данных Festo в PDF; каталог Festo VN-PNEUMATISCH; 3D-модель Festo — во вкладке «3D». Скачивание без регистрации.

09Сколько стоит VN-07-L-T4-PQ2-VQ2-O1-P и какой срок поставки?

Цену и срок сообщаем в коммерческом предложении: добавьте VN-07-L-T4-PQ2-VQ2-O1-P в список и отправьте запрос. Срок указываем для авиа- и наземной доставки, обычно отвечаем в течение рабочего дня.

10VN-07-L-T4-PQ2-VQ2-O1-P — это оригинальная продукция Festo?

Да. Поставляем оригинальную продукцию Festo, артикул производителя — 536802; ввоз официальный, с грузовой таможенной декларацией.
