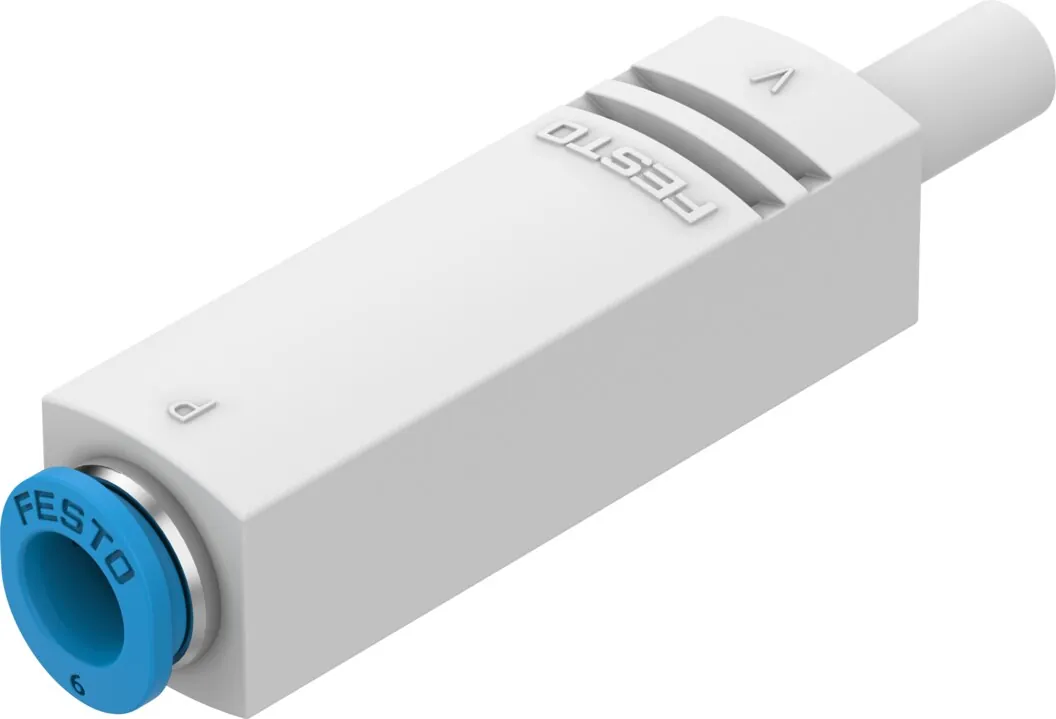

FestoГенератор вакуума

VN-07-M-I3-PQ2-VT2

GTIN 4052568080167 Оригинал Festo

Генератор вакуума Festo VN-07-M-I3-PQ2-VT2: встраиваемый в линию, глубокий вакуум, ширина 14 мм, с цанговым фитингом и втулкой.

Присоединение 1
QS-6
Монтажный шаг
13 мм
Подключение вакуума
Быстроразъемное соединение QS-6
Тип конструкции
Прямое исполнение
Условный проход, сопло Лаваля
0,7 мм
Масса
12 г

Цена и срок — в коммерческом предложении: считаем авиа- и наземную доставку.

Подключение вакуума

  • QS-6
  • Быстроразъемное соединение QS-6

Обозначение

Что означает VN-07-M-I3-PQ2-VT2

  1. VNСерия

    Генератор вакуума

  2. 07Диаметр сопла Лаваля

    0,70 мм

  3. MХарактеристика эжектора

    Глубокий вакуум, в линию

  4. I3Тип корпуса

    Прямой, шаг 13 мм (с пневматическим импульсом сброса — 14,5 мм)

  5. PQ2Присоединение сжатого воздуха

    Цанговое соединение под шланг 6 мм

  6. VT2Вакуумное присоединение

    Вставная втулка 6 мм

Характеристики

Технические данные VN-07-M-I3-PQ2-VT2

Основные

Условный проход, сопло Лаваля
0,7 мм
Монтажный шаг
13 мм
Положение при сборке
Любое
Характеристика эжектора
Высокий вакуум; В линию
Тип конструкции
Прямое исполнение
Макс. вакуум
86 %
Номинальное рабочее давление
6 бар
Maкс. скорость всасывания относительно атмосферного давления
13,5 л/мин
Продолжительность вентиляции при номинальном рабочем давлении
2 с
Тип крепления
Линейный монтаж
Пневматическое подключение, канал 1
QS-6
Пневматическое подключение, канал 3
Не направленный
Подключение вакуума
Быстроразъемное соединение QS-6

Условия работы

Рабочее давление для макс. скорости всасывания
7 бар
Рабочее давление
1 … 8 бар
Рабочее давление для макс. вакуума
5,8 бар
Рабочая среда
Сжатый воздух в соответствии с ISO8573-1:2010 [7:4:4]
Примечание по рабочей среде
Операция смазывания невозможна
Классификация сопротивления коррозии CRC
1 — Низкая стойкость к коррозии
Соответствие PWIS (вещества, мешающие окраске)
VDMA24364-B1/B2-L
Температура среды
0 … 60 °C
Температура окружающей среды
0 … 60 °C

Масса

Вес продукта
12 г

Материалы

Замечания по материалу
Соответствует директиве по ограничению использования опасных веществ (RoHS)
Материал уплотнений
NBR
Материал сопла приемника
POM
Материал корпуса
РОМ с армированием
Материал сопла передатчика
Алюминиевый сплав
Материал фитинга
Латунь; Никелирование

Принадлежности

Что подходит к VN-07-M-I3-PQ2-VT2

Фитинги, дроссели и шланги — по пневматическому присоединению из таблицы данных.

Подключение воздуха21

Документы

Документация

PDFТаблица данных VN-07-M-I3-PQ2-VT2PDF · Festo · на русскомPDFКаталог Festo VN-PNEUMATISCHPDF · на английском · Festo, 2026VNВсе исполнения серии175 позиций, подбор по параметрам

FAQ

Частые вопросы

VN-07-M-I3-PQ2-VT2: цены, сроки, документы.

Не нашли ответ?

Задайте вопрос инженеру — ответим в течение рабочего дня.

Задать вопрос +7 (812) 907-45-64
01Какие характеристики у VN-07-M-I3-PQ2-VT2?

Генератор вакуума Festo VN-07-M-I3-PQ2-VT2, артикул 193556: присоединение 1 — QS-6; монтажный шаг — 13 мм; подключение вакуума — быстроразъемное соединение QS-6; тип конструкции — прямое исполнение; условный проход, сопло Лаваля — 0,7 мм; масса — 12 г. Все характеристики — в таблице на этой странице, они взяты из таблицы данных Festo.

02Как работает генератор вакуума?

Эжекторный генератор создаёт разрежение потоком сжатого воздуха, который проходит через сопло, — без вакуумного насоса и электродвигателя.

03При каком давлении и температуре работает VN-07-M-I3-PQ2-VT2?

По таблице данных Festo: рабочее давление — 1 … 8 бар; температура окружающей среды — 0 … 60 °C; температура среды — 0 … 60 °C; рабочая среда — сжатый воздух в соответствии с ISO8573-1:2010 [7:4:4].

04Из каких материалов изготовлен VN-07-M-I3-PQ2-VT2?

Материал уплотнений — NBR; материал сопла приемника — POM; материал корпуса — РОМ с армированием; материал сопла передатчика — алюминиевый сплав. Материалы указаны по таблице данных Festo.

05Как расшифровать обозначение VN-07-M-I3-PQ2-VT2?

VN — генератор вакуума; 07 — диаметр сопла Лаваля: 0,70 мм; M — характеристика эжектора: глубокий вакуум, в линию; I3 — тип корпуса: прямой, шаг 13 мм (с пневматическим импульсом сброса — 14,5 мм); PQ2 — присоединение сжатого воздуха: цанговое соединение под шланг 6 мм; VT2 — вакуумное присоединение: вставная втулка 6 мм.

06Какие исполнения есть в серии VN, кроме VN-07-M-I3-PQ2-VT2?

В серии «Генератор вакуума VN» — 175 позиций. У VN-07-M-I3-PQ2-VT2: подключение вакуума — быстроразъемное соединение QS-6. Другие варианты (подключение вакуума: QS-6) переключаются на этой странице. Все позиции серии с отбором по параметрам — на странице серии.

07Какие принадлежности подходят к VN-07-M-I3-PQ2-VT2?

В блоке «Принадлежности» на этой странице: подключение воздуха (21). Например: PUN-H-6X1-BL. Подобраны по каталогу Festo для этого размера.

08Есть ли на VN-07-M-I3-PQ2-VT2 документация и 3D-модель?

На этой странице: таблица данных Festo в PDF; каталог Festo VN-PNEUMATISCH; 3D-модель Festo — во вкладке «3D». Скачивание без регистрации.

09Сколько стоит VN-07-M-I3-PQ2-VT2 и какой срок поставки?

Цену и срок сообщаем в коммерческом предложении: добавьте VN-07-M-I3-PQ2-VT2 в список и отправьте запрос. Срок указываем для авиа- и наземной доставки, обычно отвечаем в течение рабочего дня.

10VN-07-M-I3-PQ2-VT2 — это оригинальная продукция Festo?

Да. Поставляем оригинальную продукцию Festo, артикул производителя — 193556; ввоз официальный, с грузовой таможенной декларацией.
