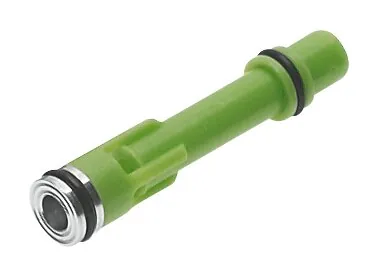

FestoСопло для генератора вакуума

VN-10-H

GTIN 4052568092870 Оригинал Festo

Сопло для генератора вакуума Festo VN-10-H: для вакуумных эжекторов VN, глубокий вакуум.

Условный проход, сопло Лаваля
0,95 мм
Положение при сборке
Любое
Характеристика эжектора
Стандарт; Глубокий вакуум
Макс. вакуум
93 %
Номинальное рабочее давление
6 бар
Масса
2 г

Цена и срок — в коммерческом предложении: считаем авиа- и наземную доставку.

Обозначение

Что означает VN-10-H

  1. VNСерия

    Сопло для генератора вакуума

  2. 10Диаметр сопла Лаваля

    0,95 мм

  3. HХарактеристика эжектора

    Глубокий вакуум, стандартный

Характеристики

Технические данные VN-10-H

Основные

Условный проход, сопло Лаваля
0,95 мм
Положение при сборке
Любое
Характеристика эжектора
Стандарт; Глубокий вакуум
Макс. вакуум
93 %
Номинальное рабочее давление
6 бар
Maкс. скорость всасывания относительно атмосферного давления
21,8 л/мин
Продолжительность вентиляции при номинальном рабочем давлении
1,02 с

Условия работы

Рабочее давление
1 … 8 бар
Рабочее давление для макс. вакуума
3,5 бар
Рабочая среда
Сжатый воздух в соответствии с ISO8573-1:2010 [7:4:4]
Примечание по рабочей среде
Операция смазывания невозможна
Классификация сопротивления коррозии CRC
2 — Средняя стойкость к коррозии
Соответствие PWIS (вещества, мешающие окраске)
VDMA24364-B1/B2-L
Температура среды
0 … 60 °C
Температура окружающей среды
0 … 60 °C

Масса

Вес продукта
1,65 г

Материалы

Материал уплотнений
NBR
Материал сопла приемника
POM
Материал сопла передатчика
Алюминиевый сплав

Документы

Документация

PDFТаблица данных VN-10-HPDF · Festo · на русскомPDFКаталог Festo VN-PATRONENPDF · на английском · Festo, 2026VNВсе исполнения серии175 позиций, подбор по параметрам

FAQ

Частые вопросы

VN-10-H: цены, сроки, документы.

Не нашли ответ?

Задайте вопрос инженеру — ответим в течение рабочего дня.

Задать вопрос +7 (812) 907-45-64
01Какие характеристики у VN-10-H?

Сопло для генератора вакуума Festo VN-10-H, артикул 547697: условный проход, сопло Лаваля — 0,95 мм; положение при сборке — любое; характеристика эжектора — стандарт, глубокий вакуум; макс. вакуум — 93 %; номинальное рабочее давление — 6 бар; масса — 2 г. Все характеристики — в таблице на этой странице, они взяты из таблицы данных Festo.

02При каком давлении и температуре работает VN-10-H?

По таблице данных Festo: рабочее давление — 1 … 8 бар; температура окружающей среды — 0 … 60 °C; температура среды — 0 … 60 °C; рабочая среда — сжатый воздух в соответствии с ISO8573-1:2010 [7:4:4].

03Из каких материалов изготовлен VN-10-H?

Материал уплотнений — NBR; материал сопла приемника — POM; материал сопла передатчика — алюминиевый сплав. Материалы указаны по таблице данных Festo.

04Как расшифровать обозначение VN-10-H?

VN — сопло для генератора вакуума; 10 — диаметр сопла Лаваля: 0,95 мм; H — характеристика эжектора: глубокий вакуум, стандартный.

05Какие исполнения есть в серии VN, кроме VN-10-H?

В серии «Генератор вакуума VN» — 175 позиций. Все позиции серии с отбором по параметрам — на странице серии.

06Есть ли на VN-10-H документация и 3D-модель?

На этой странице: таблица данных Festo в PDF; каталог Festo VN-PATRONEN; 3D-модель Festo — во вкладке «3D». Скачивание без регистрации.

07Сколько стоит VN-10-H и какой срок поставки?

Цену и срок сообщаем в коммерческом предложении: добавьте VN-10-H в список и отправьте запрос. Срок указываем для авиа- и наземной доставки, обычно отвечаем в течение рабочего дня.

08VN-10-H — это оригинальная продукция Festo?

Да. Поставляем оригинальную продукцию Festo, артикул производителя — 547697; ввоз официальный, с грузовой таможенной декларацией.
