FestoГенератор вакуума

VN-10-H-T3-PQ2-VQ2-RO1-A

GTIN 4052568165291 Оригинал Festo

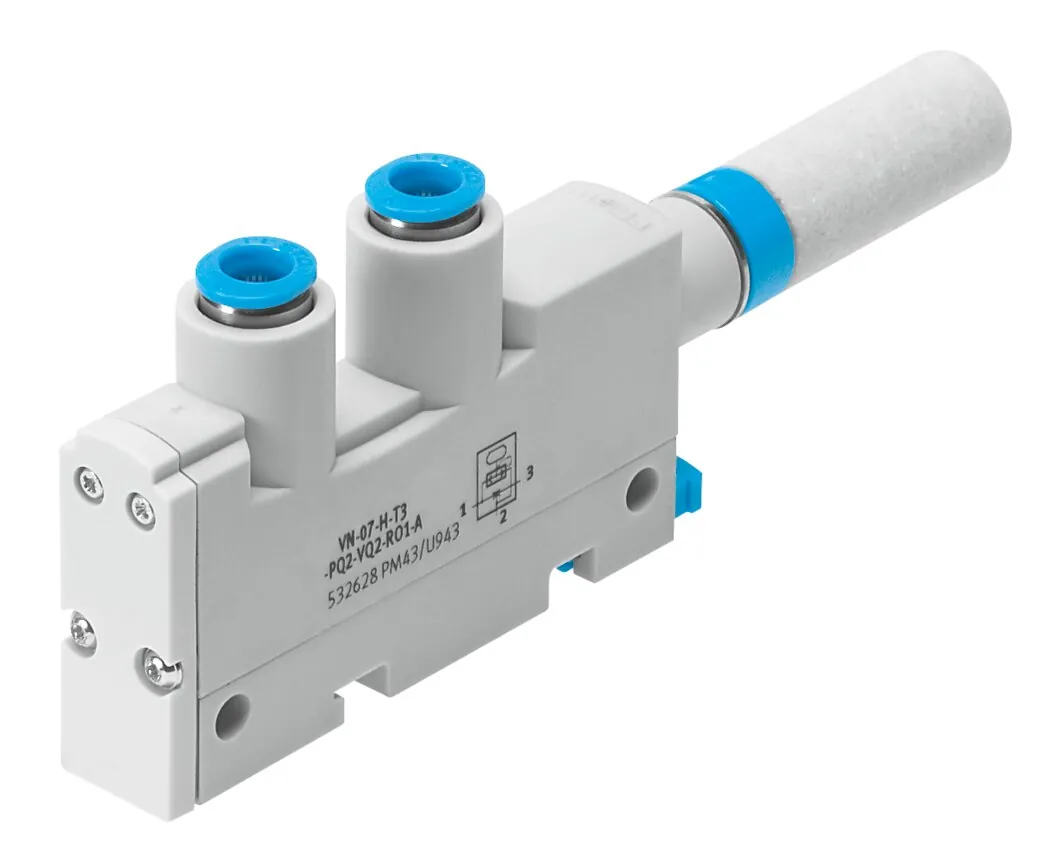

Генератор вакуума Festo VN-10-H-T3-PQ2-VQ2-RO1-A: с импульсом сброса. Стандартный, глубокий вакуум, монтажная ширина 14 мм, Т-образная форма со штекерным соединением и глушителем.

Присоединение 1
QS-6
Монтажный шаг
14 мм
Подключение вакуума
QS-6
Тип конструкции
Т-образный
Условный проход, сопло Лаваля
0,95 мм
Масса
50 г

Цена и срок — в коммерческом предложении: считаем авиа- и наземную доставку.

Монтажный шаг

  • 10 мм
  • 13 мм
  • 14 мм
  • 14,5 мм
  • 16 мм
  • 18 мм
  • 24 мм

Подключение вакуума

Обозначение

Что означает VN-10-H-T3-PQ2-VQ2-RO1-A

  1. VNСерия

    Генератор вакуума

  2. 10Диаметр сопла Лаваля

    0,95 мм

  3. HХарактеристика эжектора

    Глубокий вакуум, стандартный

  4. T3Тип корпуса

    Т-образный, шаг 14 мм

  5. PQ2Присоединение сжатого воздуха

    Цанговое соединение под шланг 6 мм

  6. VQ2Вакуумное присоединение

    Цанговый фитинг QS-6

  7. RO1Выхлоп

    Глушитель UO

  8. AВстроенная функция

    Импульс сброса пневматический

Характеристики

Технические данные VN-10-H-T3-PQ2-VQ2-RO1-A

Основные

Условный проход, сопло Лаваля
0,95 мм
Монтажный шаг
14 мм
Конструкция, глушитель
Открыт
Положение при сборке
Любое
Характеристика эжектора
Стандарт; Глубокий вакуум
Встроенная функция
Клапан сброса, пневматический; Открытый глушитель
Тип конструкции
Т-образный
Макс. вакуум
93 %
Номинальное рабочее давление
6 бар
Maкс. скорость всасывания относительно атмосферного давления
21,8 л/мин
Продолжительность вентиляции при номинальном рабочем давлении
0,96 с
Рекомендации по чистке
Мыльная пена
Уровень шума при номинальном рабочем давлении
71 дБ(А)
Макс. момент затяжки
0,5 Н·м
Тип крепления
Со сквозным отверстием; с верхней рейкой; с принадлежностями
Пневматическое подключение, канал 1
QS-6
Пневматическое подключение, канал 3
Открытый глушитель
Подключение вакуума
QS-6

Условия работы

Рабочее давление для макс. скорости всасывания
3 бар
Рабочее давление
1 … 8 бар
Рабочее давление для макс. вакуума
3,5 бар
Рабочая среда
Сжатый воздух в соответствии с ISO8573-1:2010 [7:4:4]
Примечание по рабочей среде
Операция смазывания невозможна
Классификация сопротивления коррозии CRC
1 — Низкая стойкость к коррозии
Соответствие PWIS (вещества, мешающие окраске)
VDMA24364-B1/B2-L
Температура среды
0 … 60 °C
Температура окружающей среды
0 … 60 °C

Масса

Вес продукта
50 г

Материалы

Материал соединительной резьбы
Алюминиевый сплав, анодированная
Замечания по материалу
Соответствует директиве по ограничению использования опасных веществ (RoHS)
Материал уплотнений
NBR
Материал сопла приемника
POM
Материал корпуса
PA с армированием; РОМ с армированием
Материал глушителя
PE
Материал винтов
Сталь
Материал сопла передатчика
Алюминиевый сплав
Материал фитинга
Латунь; Никелирование

Принадлежности

Что подходит к VN-10-H-T3-PQ2-VQ2-RO1-A

Фитинги, дроссели и шланги — по пневматическому присоединению из таблицы данных.

Подключение воздуха21

Документы

Документация

PDFТаблица данных VN-10-H-T3-PQ2-VQ2-RO1-APDF · Festo · на русскомPDFКаталог Festo VN-PNEUMATISCHPDF · на английском · Festo, 2026VNВсе исполнения серии175 позиций, подбор по параметрам

FAQ

Частые вопросы

VN-10-H-T3-PQ2-VQ2-RO1-A: цены, сроки, документы.

Не нашли ответ?

Задайте вопрос инженеру — ответим в течение рабочего дня.

Задать вопрос +7 (812) 907-45-64
01Какие характеристики у VN-10-H-T3-PQ2-VQ2-RO1-A?

Генератор вакуума Festo VN-10-H-T3-PQ2-VQ2-RO1-A, артикул 532638: присоединение 1 — QS-6; монтажный шаг — 14 мм; подключение вакуума — QS-6; тип конструкции — Т-образный; условный проход, сопло Лаваля — 0,95 мм; масса — 50 г. Все характеристики — в таблице на этой странице, они взяты из таблицы данных Festo.

02Как работает генератор вакуума?

Эжекторный генератор создаёт разрежение потоком сжатого воздуха, который проходит через сопло, — без вакуумного насоса и электродвигателя.

03При каком давлении и температуре работает VN-10-H-T3-PQ2-VQ2-RO1-A?

По таблице данных Festo: рабочее давление — 1 … 8 бар; температура окружающей среды — 0 … 60 °C; температура среды — 0 … 60 °C; рабочая среда — сжатый воздух в соответствии с ISO8573-1:2010 [7:4:4].

04Из каких материалов изготовлен VN-10-H-T3-PQ2-VQ2-RO1-A?

Материал соединительной резьбы — алюминиевый сплав, анодированная; материал уплотнений — NBR; материал сопла приемника — POM; материал корпуса — PA с армированием, РОМ с армированием. Материалы указаны по таблице данных Festo.

05Как расшифровать обозначение VN-10-H-T3-PQ2-VQ2-RO1-A?

VN — генератор вакуума; 10 — диаметр сопла Лаваля: 0,95 мм; H — характеристика эжектора: глубокий вакуум, стандартный; T3 — тип корпуса: Т-образный, шаг 14 мм; PQ2 — присоединение сжатого воздуха: цанговое соединение под шланг 6 мм; VQ2 — вакуумное присоединение: цанговый фитинг QS-6; RO1 — выхлоп: глушитель UO; A — встроенная функция: импульс сброса пневматический.

06Какие исполнения есть в серии VN, кроме VN-10-H-T3-PQ2-VQ2-RO1-A?

В серии «Генератор вакуума VN» — 175 позиций. У VN-10-H-T3-PQ2-VQ2-RO1-A: монтажный шаг — 14 мм; подключение вакуума — QS-6. Другие варианты (монтажный шаг: 16 мм) переключаются на этой странице. Все позиции серии с отбором по параметрам — на странице серии.

07Какие принадлежности подходят к VN-10-H-T3-PQ2-VQ2-RO1-A?

В блоке «Принадлежности» на этой странице: подключение воздуха (21). Например: PUN-H-6X1-BL. Подобраны по каталогу Festo для этого размера.

08Есть ли на VN-10-H-T3-PQ2-VQ2-RO1-A документация и 3D-модель?

На этой странице: таблица данных Festo в PDF; каталог Festo VN-PNEUMATISCH; 3D-модель Festo — во вкладке «3D». Скачивание без регистрации.

09Сколько стоит VN-10-H-T3-PQ2-VQ2-RO1-A и какой срок поставки?

Цену и срок сообщаем в коммерческом предложении: добавьте VN-10-H-T3-PQ2-VQ2-RO1-A в список и отправьте запрос. Срок указываем для авиа- и наземной доставки, обычно отвечаем в течение рабочего дня.

10VN-10-H-T3-PQ2-VQ2-RO1-A — это оригинальная продукция Festo?

Да. Поставляем оригинальную продукцию Festo, артикул производителя — 532638; ввоз официальный, с грузовой таможенной декларацией.
