FestoГенератор вакуума
VN-10-L-T3-PQ2-VQ2-RO1-B
GTIN 4052568165321 Оригинал Festo

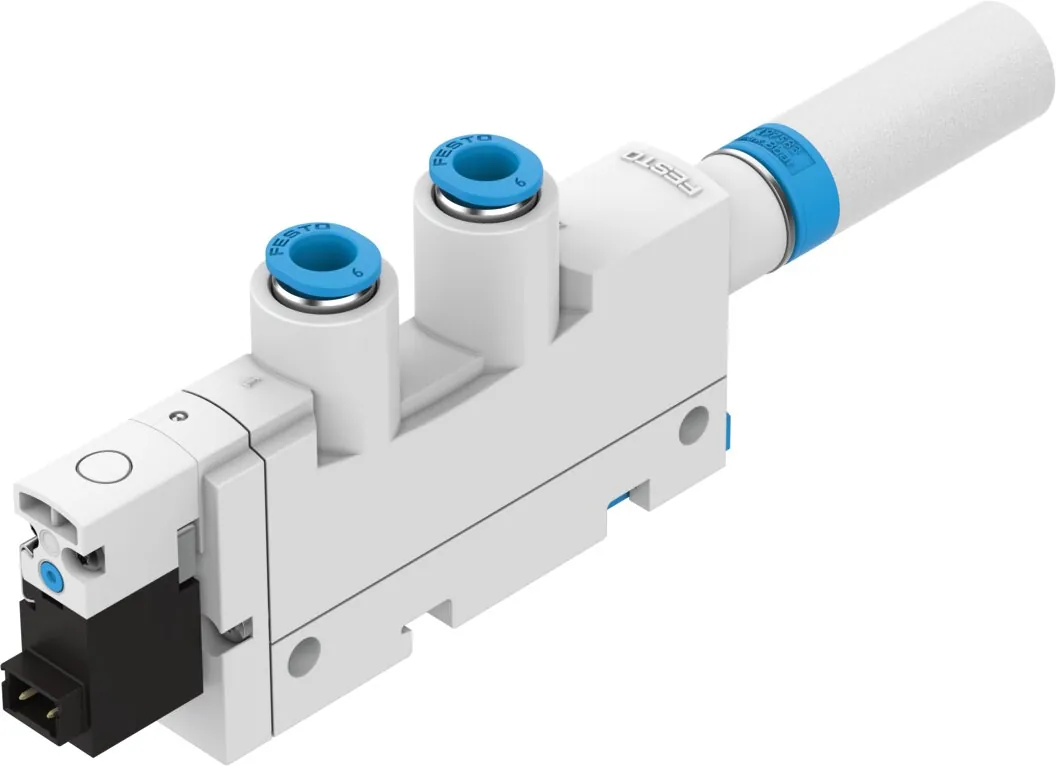

Генератор вакуума Festo VN-10-L-T3-PQ2-VQ2-RO1-B: с импульсом сброса и встроенным электромагнитным клапаном. Стандартный, высокая всасывающая способность, монтажная ширина 14 мм, Т-образная форма со штекерным соединением и глушителем.
- Присоединение 1
- QS-6
- Монтажный шаг
- 14 мм
- Подключение вакуума
- QS-6
- Тип конструкции
- Т-образный
- Условный проход, сопло Лаваля
- 0,95 мм
- Масса
- 63 г
Цена и срок — в коммерческом предложении: считаем авиа- и наземную доставку.
Обозначение
Что означает VN-10-L-T3-PQ2-VQ2-RO1-B
- VNСерия
Генератор вакуума
- 10Диаметр сопла Лаваля
0,95 мм
- LХарактеристика эжектора
Большой расход всасывания, стандартный
- T3Тип корпуса
Т-образный, шаг 14 мм
- PQ2Присоединение сжатого воздуха
Цанговое соединение под шланг 6 мм
- VQ2Вакуумное присоединение
Цанговый фитинг QS-6
- RO1Выхлоп
Глушитель UO
- BВстроенная функция
Отсечной клапан с электроуправлением и пневматический импульс сброса
Характеристики
Технические данные VN-10-L-T3-PQ2-VQ2-RO1-B
Основные
- Условный проход, сопло Лаваля
- 0,95 мм
- Монтажный шаг
- 14 мм
- Конструкция, глушитель
- Открыт
- Положение при сборке
- Любое
- Характеристика эжектора
- Стандарт; Высокая скорость всасывания
- Ручное дублирование
- Толкающий
- Встроенная функция
- Клапан сброса, пневматический; Электрический вкл./выкл. Клапан; Открытый глушитель
- Тип конструкции
- Т-образный
- Функция распределителя
- 2/2
- Номинальное рабочее давление
- 6 бар
- Maкс. скорость всасывания относительно атмосферного давления
- 40,5 л/мин
- Продолжительность вентиляции при номинальном рабочем давлении
- 0,67 с
- Диапазон рабочего напряжения DC
- 21,6 … 26,4 В
- Потребление электроэнергии
- 1,2 Вт
- Рабочий цикл
- 100 %
- Уровень шума при номинальном рабочем давлении
- 72 дБ(А)
- Класс защиты
- IP40
- Электрическое подключение
- Разъем
- Тип крепления
- Со сквозным отверстием; с верхней рейкой; с принадлежностями
- Пневматическое подключение, канал 1
- QS-6
- Пневматическое подключение, канал 3
- Открытый глушитель
- Подключение вакуума
- QS-6
Условия работы
- Рабочее давление для макс. скорости всасывания
- 5 бар
- Рабочее давление
- 2 … 8 бар
- Рабочая среда
- Сжатый воздух в соответствии с ISO8573-1:2010 [7:4:4]
- Примечание по рабочей среде
- Операция смазывания невозможна
- Классификация сопротивления коррозии CRC
- 1 — Низкая стойкость к коррозии
- Соответствие PWIS (вещества, мешающие окраске)
- VDMA24364-B1/B2-L
- Температура среды
- 0 … 50 °C
- Температура окружающей среды
- 0 … 50 °C
Масса
- Вес продукта
- 63 г
Материалы
- Материал соединительной резьбы
- Алюминиевый сплав, анодированная
- Замечания по материалу
- Соответствует директиве по ограничению использования опасных веществ (RoHS)
- Материал уплотнений
- NBR
- Материал сопла приемника
- POM
- Материал корпуса
- PA с армированием; РОМ с армированием
- Материал глушителя
- PE
- Материал винтов
- Сталь
- Материал сопла передатчика
- Алюминиевый сплав
- Материал фитинга
- Латунь; Никелирование
Принадлежности
Что подходит к VN-10-L-T3-PQ2-VQ2-RO1-B
По разделу «Принадлежности» каталога Festo — для размера 10. Фитинги, дроссели и шланги — по пневматическому присоединению из таблицы данных.
Подключение воздуха15
- PUN-H-6X1-BLПолимерный пневмошланг Арт. 197384
- PUN-H-6X1-SWПолимерный пневмошланг Арт. 197391
- UO-1/4Глушитель Арт. 197584
- UO-1/8Глушитель Арт. 197583
- UO-M7Глушитель Арт. 197582
- UOM-1/4Глушитель Арт. 538432
- UOM-3/8Глушитель Арт. 538433
- UOMS-1/4Расширение глушителя Арт. 538436
- UOMS-3/8Расширение глушителя Арт. 538437
- PUN-H-6X1-GEПолимерный пневмошланг Арт. 558300
- PUN-H-6X1-GNПолимерный пневмошланг Арт. 558293
- PUN-H-6X1-NTПолимерный пневмошланг Арт. 197377
- PUN-H-6X1-RTПолимерный пневмошланг Арт. 558286
- PUN-H-6X1-SIПолимерный пневмошланг Арт. 558279
- PUN-H-6X1-TBLПолимерный пневмошланг Арт. 8048681
Датчики и кабели3
- NEBV-H1G2-KN-0.5-N-LE2Штекерная розетка с кабелем Арт. 566654
- NEBV-H1G2-P-0.5-N-LE2Штекерная розетка с кабелем Арт. 566658
- NEBV-H1G2-P-2.5-N-LE2Штекерная розетка с кабелем Арт. 566660
FAQ
Частые вопросы
VN-10-L-T3-PQ2-VQ2-RO1-B: цены, сроки, документы.
Не нашли ответ?
Задайте вопрос инженеру — ответим в течение рабочего дня.
01Какие характеристики у VN-10-L-T3-PQ2-VQ2-RO1-B?
Генератор вакуума Festo VN-10-L-T3-PQ2-VQ2-RO1-B, артикул 532641: присоединение 1 — QS-6; монтажный шаг — 14 мм; подключение вакуума — QS-6; тип конструкции — Т-образный; условный проход, сопло Лаваля — 0,95 мм; масса — 63 г. Все характеристики — в таблице на этой странице, они взяты из таблицы данных Festo.
02Как работает генератор вакуума?
Эжекторный генератор создаёт разрежение потоком сжатого воздуха, который проходит через сопло, — без вакуумного насоса и электродвигателя.
03При каком давлении и температуре работает VN-10-L-T3-PQ2-VQ2-RO1-B?
По таблице данных Festo: рабочее давление — 2 … 8 бар; температура окружающей среды — 0 … 50 °C; температура среды — 0 … 50 °C; рабочая среда — сжатый воздух в соответствии с ISO8573-1:2010 [7:4:4]; класс защиты — IP40.
04Из каких материалов изготовлен VN-10-L-T3-PQ2-VQ2-RO1-B?
Материал соединительной резьбы — алюминиевый сплав, анодированная; материал уплотнений — NBR; материал сопла приемника — POM; материал корпуса — PA с армированием, РОМ с армированием. Материалы указаны по таблице данных Festo.
05Как расшифровать обозначение VN-10-L-T3-PQ2-VQ2-RO1-B?
VN — генератор вакуума; 10 — диаметр сопла Лаваля: 0,95 мм; L — характеристика эжектора: большой расход всасывания, стандартный; T3 — тип корпуса: Т-образный, шаг 14 мм; PQ2 — присоединение сжатого воздуха: цанговое соединение под шланг 6 мм; VQ2 — вакуумное присоединение: цанговый фитинг QS-6; RO1 — выхлоп: глушитель UO; B — встроенная функция: отсечной клапан с электроуправлением и пневматический импульс сброса.
06Какие исполнения есть в серии VN, кроме VN-10-L-T3-PQ2-VQ2-RO1-B?
В серии «Генератор вакуума VN» — 175 позиций. У VN-10-L-T3-PQ2-VQ2-RO1-B: монтажный шаг — 14 мм; подключение вакуума — QS-6. Другие варианты (монтажный шаг: 16 мм) переключаются на этой странице. Все позиции серии с отбором по параметрам — на странице серии.
07Какие принадлежности подходят к VN-10-L-T3-PQ2-VQ2-RO1-B?
В блоке «Принадлежности» на этой странице: подключение воздуха (15), датчики и кабели (3). Например: PUN-H-6X1-BL, NEBV-H1G2-KN-0.5-N-LE2. Подобраны по каталогу Festo для этого размера.
08Есть ли на VN-10-L-T3-PQ2-VQ2-RO1-B документация и 3D-модель?
На этой странице: таблица данных Festo в PDF; каталог Festo VN-ELEKTROPNEUMATISCH; 3D-модель Festo — во вкладке «3D». Скачивание без регистрации.
09Сколько стоит VN-10-L-T3-PQ2-VQ2-RO1-B и какой срок поставки?
Цену и срок сообщаем в коммерческом предложении: добавьте VN-10-L-T3-PQ2-VQ2-RO1-B в список и отправьте запрос. Срок указываем для авиа- и наземной доставки, обычно отвечаем в течение рабочего дня.
10VN-10-L-T3-PQ2-VQ2-RO1-B — это оригинальная продукция Festo?
Да. Поставляем оригинальную продукцию Festo, артикул производителя — 532641; ввоз официальный, с грузовой таможенной декларацией.
