FestoГенератор вакуума

VN-14-H-T4-PQ3-VQ3-RO2-A

GTIN 4052568165376 Оригинал Festo

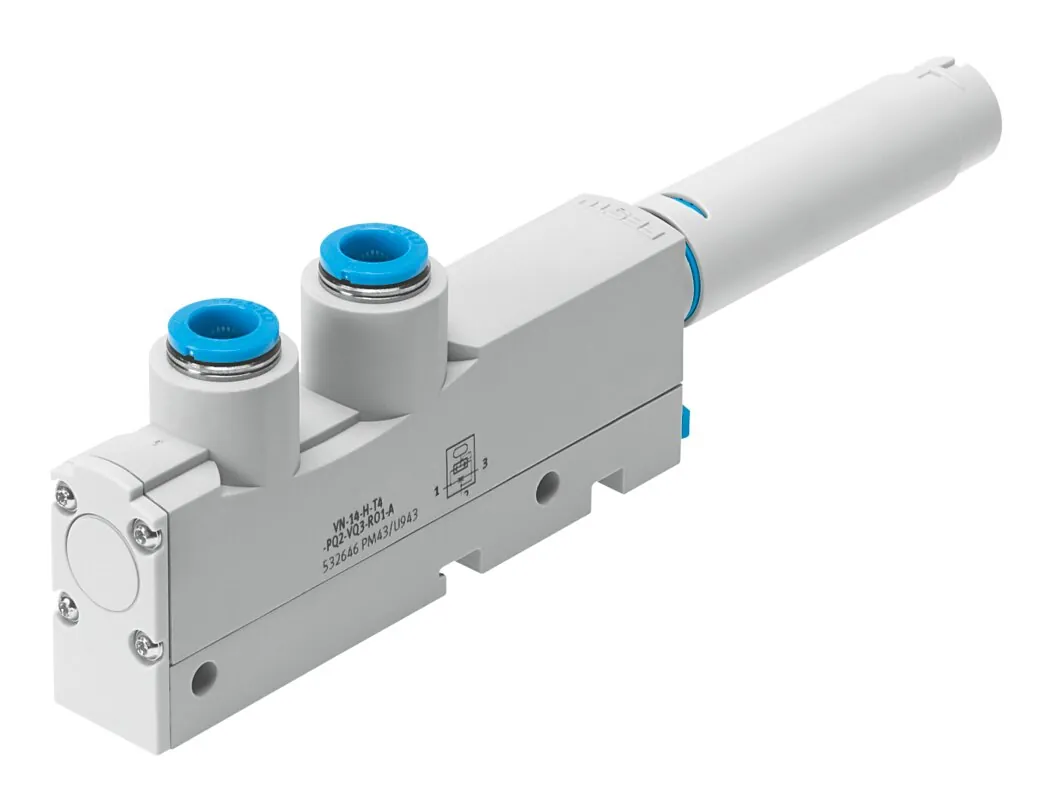

Генератор вакуума Festo VN-14-H-T4-PQ3-VQ3-RO2-A: с импульсом сброса. Стандартный, глубокий вакуум, монтажная ширина 18 мм, Т-образная форма со штекерным соединением и глушителем.

Присоединение 1
QS-8
Монтажный шаг
18 мм
Подключение вакуума
QS-8
Тип конструкции
Т-образный
Условный проход, сопло Лаваля
1,4 мм
Масса
85 г

Цена и срок — в коммерческом предложении: считаем авиа- и наземную доставку.

Присоединение 1

  • G1/4
  • G1/8
  • M5
  • QS-4
  • QS-6
  • QS-8
  • QS-10

Обозначение

Что означает VN-14-H-T4-PQ3-VQ3-RO2-A

  1. VNСерия

    Генератор вакуума

  2. 14Диаметр сопла Лаваля

    1,4 мм

  3. HХарактеристика эжектора

    Глубокий вакуум, стандартный

  4. T4Тип корпуса

    Т-образный, шаг 18 мм (с дискретным выходом PNP — 16 мм)

  5. PQ3Присоединение сжатого воздуха

    Цанговое соединение под шланг 8 мм

  6. VQ3Вакуумное присоединение

    Цанговый фитинг QS-8

  7. RO2Выхлоп

    Глушитель UOM

  8. AВстроенная функция

    Импульс сброса пневматический

Характеристики

Технические данные VN-14-H-T4-PQ3-VQ3-RO2-A

Основные

Условный проход, сопло Лаваля
1,4 мм
Монтажный шаг
18 мм
Конструкция, глушитель
Открыт
Положение при сборке
Любое
Характеристика эжектора
Стандарт; Глубокий вакуум
Встроенная функция
Клапан сброса, пневматический; Открытый глушитель
Тип конструкции
Т-образный
Макс. вакуум
92 %
Номинальное рабочее давление
6 бар
Maкс. скорость всасывания относительно атмосферного давления
48,8 л/мин
Продолжительность вентиляции при номинальном рабочем давлении
0,43 с
Рекомендации по чистке
Мыльная пена
Уровень шума при номинальном рабочем давлении
69 дБ(А)
Макс. момент затяжки
0,5 Н·м
Тип крепления
Со сквозным отверстием; с верхней рейкой; с принадлежностями
Пневматическое подключение, канал 1
QS-8
Пневматическое подключение, канал 3
Открытый глушитель
Подключение вакуума
QS-8

Условия работы

Рабочее давление для макс. скорости всасывания
4 бар
Рабочее давление
1 … 8 бар
Рабочее давление для макс. вакуума
3,5 бар
Рабочая среда
Сжатый воздух в соответствии с ISO8573-1:2010 [7:4:4]
Примечание по рабочей среде
Операция смазывания невозможна
Классификация сопротивления коррозии CRC
1 — Низкая стойкость к коррозии
Соответствие PWIS (вещества, мешающие окраске)
VDMA24364 zone III
Температура среды
0 … 60 °C
Температура окружающей среды
0 … 60 °C

Масса

Вес продукта
85 г

Материалы

Материал соединительной резьбы
Алюминиевый сплав, анодированная
Замечания по материалу
Соответствует директиве по ограничению использования опасных веществ (RoHS)
Материал уплотнений
NBR
Материал сопла приемника
POM
Материал корпуса
PA с армированием; РОМ с армированием
Материал глушителя
Алюминиевый сплав; POM; PU пена
Материал винтов
Сталь
Материал сопла передатчика
Алюминиевый сплав
Материал фитинга
Латунь; Никелирование

Принадлежности

Что подходит к VN-14-H-T4-PQ3-VQ3-RO2-A

Фитинги, дроссели и шланги — по пневматическому присоединению из таблицы данных.

Подключение воздуха21

Документы

Документация

PDFТаблица данных VN-14-H-T4-PQ3-VQ3-RO2-APDF · Festo · на русскомPDFКаталог Festo VN-PNEUMATISCHPDF · на английском · Festo, 2026VNВсе исполнения серии175 позиций, подбор по параметрам

FAQ

Частые вопросы

VN-14-H-T4-PQ3-VQ3-RO2-A: цены, сроки, документы.

Не нашли ответ?

Задайте вопрос инженеру — ответим в течение рабочего дня.

Задать вопрос +7 (812) 907-45-64
01Какие характеристики у VN-14-H-T4-PQ3-VQ3-RO2-A?

Генератор вакуума Festo VN-14-H-T4-PQ3-VQ3-RO2-A, артикул 532646: присоединение 1 — QS-8; монтажный шаг — 18 мм; подключение вакуума — QS-8; тип конструкции — Т-образный; условный проход, сопло Лаваля — 1,4 мм; масса — 85 г. Все характеристики — в таблице на этой странице, они взяты из таблицы данных Festo.

02Как работает генератор вакуума?

Эжекторный генератор создаёт разрежение потоком сжатого воздуха, который проходит через сопло, — без вакуумного насоса и электродвигателя.

03При каком давлении и температуре работает VN-14-H-T4-PQ3-VQ3-RO2-A?

По таблице данных Festo: рабочее давление — 1 … 8 бар; температура окружающей среды — 0 … 60 °C; температура среды — 0 … 60 °C; рабочая среда — сжатый воздух в соответствии с ISO8573-1:2010 [7:4:4].

04Из каких материалов изготовлен VN-14-H-T4-PQ3-VQ3-RO2-A?

Материал соединительной резьбы — алюминиевый сплав, анодированная; материал уплотнений — NBR; материал сопла приемника — POM; материал корпуса — PA с армированием, РОМ с армированием. Материалы указаны по таблице данных Festo.

05Как расшифровать обозначение VN-14-H-T4-PQ3-VQ3-RO2-A?

VN — генератор вакуума; 14 — диаметр сопла Лаваля: 1,4 мм; H — характеристика эжектора: глубокий вакуум, стандартный; T4 — тип корпуса: Т-образный, шаг 18 мм (с дискретным выходом PNP — 16 мм); PQ3 — присоединение сжатого воздуха: цанговое соединение под шланг 8 мм; VQ3 — вакуумное присоединение: цанговый фитинг QS-8; RO2 — выхлоп: глушитель UOM; A — встроенная функция: импульс сброса пневматический.

06Какие исполнения есть в серии VN, кроме VN-14-H-T4-PQ3-VQ3-RO2-A?

В серии «Генератор вакуума VN» — 175 позиций. У VN-14-H-T4-PQ3-VQ3-RO2-A: присоединение 1 — QS-8. Другие варианты (присоединение 1: QS-6) переключаются на этой странице. Все позиции серии с отбором по параметрам — на странице серии.

07Какие принадлежности подходят к VN-14-H-T4-PQ3-VQ3-RO2-A?

В блоке «Принадлежности» на этой странице: подключение воздуха (21). Например: PUN-H-8X1,25-BL. Подобраны по каталогу Festo для этого размера.

08Есть ли на VN-14-H-T4-PQ3-VQ3-RO2-A документация и 3D-модель?

На этой странице: таблица данных Festo в PDF; каталог Festo VN-PNEUMATISCH; 3D-модель Festo — во вкладке «3D». Скачивание без регистрации.

09Сколько стоит VN-14-H-T4-PQ3-VQ3-RO2-A и какой срок поставки?

Цену и срок сообщаем в коммерческом предложении: добавьте VN-14-H-T4-PQ3-VQ3-RO2-A в список и отправьте запрос. Срок указываем для авиа- и наземной доставки, обычно отвечаем в течение рабочего дня.

10VN-14-H-T4-PQ3-VQ3-RO2-A — это оригинальная продукция Festo?

Да. Поставляем оригинальную продукцию Festo, артикул производителя — 532646; ввоз официальный, с грузовой таможенной декларацией.
