FestoГенератор вакуума

VN-14-L-T4-PQ3-VQ3-RO2-B

GTIN 4052568165406 Оригинал Festo

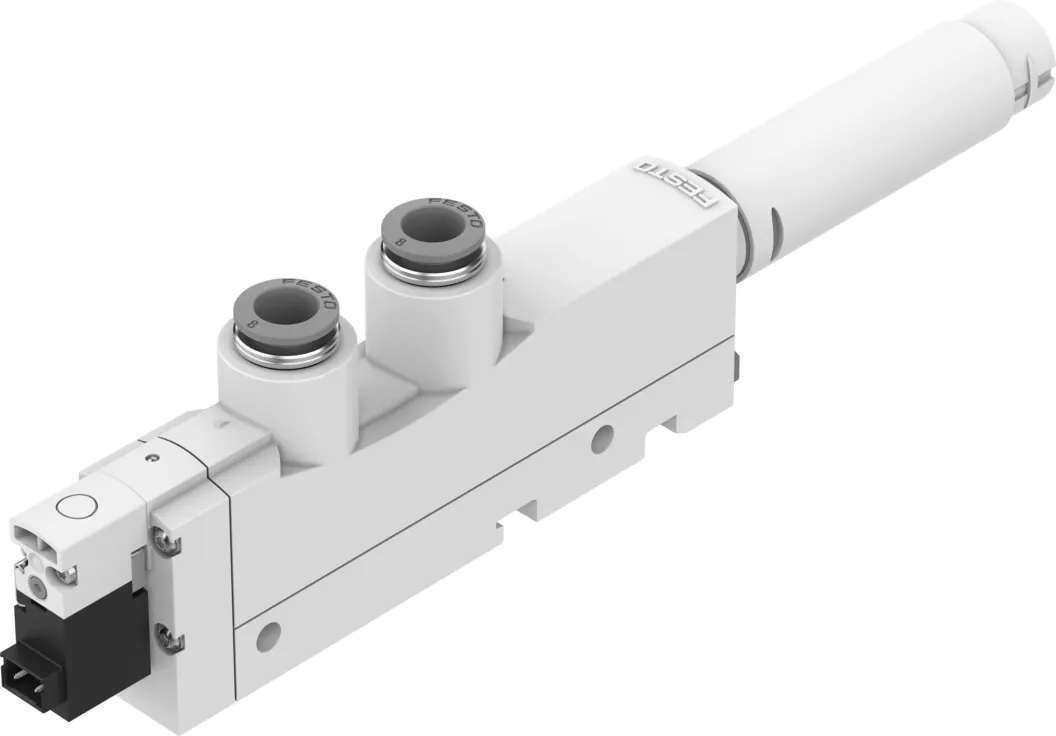

Генератор вакуума Festo VN-14-L-T4-PQ3-VQ3-RO2-B: с импульсом сброса и встроенным электромагнитным клапаном. Стандартный, высокая всасывающая способность, монтажная ширина 18 мм, Т-образная форма со штекерным соединением и глушителем.

Присоединение 1
QS-8
Монтажный шаг
18 мм
Подключение вакуума
QS-8
Тип конструкции
Т-образный
Условный проход, сопло Лаваля
1,4 мм
Масса
100 г

Цена и срок — в коммерческом предложении: считаем авиа- и наземную доставку.

Присоединение 1

  • G1/4
  • G1/8
  • M5
  • QS-4
  • QS-6
  • QS-8
  • QS-10

Обозначение

Что означает VN-14-L-T4-PQ3-VQ3-RO2-B

  1. VNСерия

    Генератор вакуума

  2. 14Диаметр сопла Лаваля

    1,4 мм

  3. LХарактеристика эжектора

    Большой расход всасывания, стандартный

  4. T4Тип корпуса

    Т-образный, шаг 18 мм (с дискретным выходом PNP — 16 мм)

  5. PQ3Присоединение сжатого воздуха

    Цанговое соединение под шланг 8 мм

  6. VQ3Вакуумное присоединение

    Цанговый фитинг QS-8

  7. RO2Выхлоп

    Глушитель UOM

  8. BВстроенная функция

    Отсечной клапан с электроуправлением и пневматический импульс сброса

Характеристики

Технические данные VN-14-L-T4-PQ3-VQ3-RO2-B

Основные

Условный проход, сопло Лаваля
1,4 мм
Монтажный шаг
18 мм
Конструкция, глушитель
Открыт
Положение при сборке
Любое
Характеристика эжектора
Стандарт; Высокая скорость всасывания
Ручное дублирование
Толкающий
Встроенная функция
Клапан сброса, пневматический; Электрический вкл./выкл. Клапан; Открытый глушитель
Тип конструкции
Т-образный
Функция распределителя
2/2
Номинальное рабочее давление
6 бар
Maкс. скорость всасывания относительно атмосферного давления
92,6 л/мин
Продолжительность вентиляции при номинальном рабочем давлении
0,32 с
Диапазон рабочего напряжения DC
21,6 … 26,4 В
Потребление электроэнергии
1,2 Вт
Рабочий цикл
100 %
Уровень шума при номинальном рабочем давлении
69 дБ(А)
Класс защиты
IP40
Электрическое подключение
Разъем
Тип крепления
Со сквозным отверстием; с верхней рейкой; с принадлежностями
Пневматическое подключение, канал 1
QS-8
Пневматическое подключение, канал 3
Открытый глушитель
Подключение вакуума
QS-8

Условия работы

Рабочее давление для макс. скорости всасывания
5 бар
Рабочее давление
2 … 8 бар
Рабочая среда
Сжатый воздух в соответствии с ISO8573-1:2010 [7:4:4]
Примечание по рабочей среде
Операция смазывания невозможна
Классификация сопротивления коррозии CRC
1 — Низкая стойкость к коррозии
Соответствие PWIS (вещества, мешающие окраске)
VDMA24364 zone III
Температура среды
0 … 50 °C
Температура окружающей среды
0 … 50 °C

Масса

Вес продукта
100 г

Материалы

Материал соединительной резьбы
Алюминиевый сплав, анодированная
Замечания по материалу
Соответствует директиве по ограничению использования опасных веществ (RoHS)
Материал уплотнений
NBR
Материал сопла приемника
POM
Материал корпуса
PA с армированием; РОМ с армированием
Материал глушителя
Алюминиевый сплав; POM; PU пена
Материал винтов
Сталь
Материал сопла передатчика
Алюминиевый сплав
Материал фитинга
Латунь; Никелирование

Принадлежности

Что подходит к VN-14-L-T4-PQ3-VQ3-RO2-B

По разделу «Принадлежности» каталога Festo — для размера 14. Фитинги, дроссели и шланги — по пневматическому присоединению из таблицы данных.

Подключение воздуха15
Датчики и кабели3

Документы

Документация

PDFТаблица данных VN-14-L-T4-PQ3-VQ3-RO2-BPDF · Festo · на русскомPDFКаталог Festo VN-ELEKTROPNEUMATISCHPDF · на английском · Festo, 2026VNВсе исполнения серии175 позиций, подбор по параметрам

FAQ

Частые вопросы

VN-14-L-T4-PQ3-VQ3-RO2-B: цены, сроки, документы.

Не нашли ответ?

Задайте вопрос инженеру — ответим в течение рабочего дня.

Задать вопрос +7 (812) 907-45-64
01Какие характеристики у VN-14-L-T4-PQ3-VQ3-RO2-B?

Генератор вакуума Festo VN-14-L-T4-PQ3-VQ3-RO2-B, артикул 532649: присоединение 1 — QS-8; монтажный шаг — 18 мм; подключение вакуума — QS-8; тип конструкции — Т-образный; условный проход, сопло Лаваля — 1,4 мм; масса — 100 г. Все характеристики — в таблице на этой странице, они взяты из таблицы данных Festo.

02Как работает генератор вакуума?

Эжекторный генератор создаёт разрежение потоком сжатого воздуха, который проходит через сопло, — без вакуумного насоса и электродвигателя.

03При каком давлении и температуре работает VN-14-L-T4-PQ3-VQ3-RO2-B?

По таблице данных Festo: рабочее давление — 2 … 8 бар; температура окружающей среды — 0 … 50 °C; температура среды — 0 … 50 °C; рабочая среда — сжатый воздух в соответствии с ISO8573-1:2010 [7:4:4]; класс защиты — IP40.

04Из каких материалов изготовлен VN-14-L-T4-PQ3-VQ3-RO2-B?

Материал соединительной резьбы — алюминиевый сплав, анодированная; материал уплотнений — NBR; материал сопла приемника — POM; материал корпуса — PA с армированием, РОМ с армированием. Материалы указаны по таблице данных Festo.

05Как расшифровать обозначение VN-14-L-T4-PQ3-VQ3-RO2-B?

VN — генератор вакуума; 14 — диаметр сопла Лаваля: 1,4 мм; L — характеристика эжектора: большой расход всасывания, стандартный; T4 — тип корпуса: Т-образный, шаг 18 мм (с дискретным выходом PNP — 16 мм); PQ3 — присоединение сжатого воздуха: цанговое соединение под шланг 8 мм; VQ3 — вакуумное присоединение: цанговый фитинг QS-8; RO2 — выхлоп: глушитель UOM; B — встроенная функция: отсечной клапан с электроуправлением и пневматический импульс сброса.

06Какие исполнения есть в серии VN, кроме VN-14-L-T4-PQ3-VQ3-RO2-B?

В серии «Генератор вакуума VN» — 175 позиций. У VN-14-L-T4-PQ3-VQ3-RO2-B: присоединение 1 — QS-8. Другие варианты (присоединение 1: QS-6) переключаются на этой странице. Все позиции серии с отбором по параметрам — на странице серии.

07Какие принадлежности подходят к VN-14-L-T4-PQ3-VQ3-RO2-B?

В блоке «Принадлежности» на этой странице: подключение воздуха (15), датчики и кабели (3). Например: PUN-H-8X1,25-BL, NEBV-H1G2-KN-0.5-N-LE2. Подобраны по каталогу Festo для этого размера.

08Есть ли на VN-14-L-T4-PQ3-VQ3-RO2-B документация и 3D-модель?

На этой странице: таблица данных Festo в PDF; каталог Festo VN-ELEKTROPNEUMATISCH; 3D-модель Festo — во вкладке «3D». Скачивание без регистрации.

09Сколько стоит VN-14-L-T4-PQ3-VQ3-RO2-B и какой срок поставки?

Цену и срок сообщаем в коммерческом предложении: добавьте VN-14-L-T4-PQ3-VQ3-RO2-B в список и отправьте запрос. Срок указываем для авиа- и наземной доставки, обычно отвечаем в течение рабочего дня.

10VN-14-L-T4-PQ3-VQ3-RO2-B — это оригинальная продукция Festo?

Да. Поставляем оригинальную продукцию Festo, артикул производителя — 532649; ввоз официальный, с грузовой таможенной декларацией.
